Pannelli prefabbricati in cemento: tipi, giunti, montaggio e finiture

Un pannello prefabbricato in calcestruzzo può essere una parete che porta carichi, il tamponamento di un capannone oppure il rivestimento di una struttura indipendente. Dall’esterno possono sembrare soluzioni simili, ma cambiano il progetto dei collegamenti, la fondazione, il comportamento al fuoco e persino il modo di sigillare i giunti. Prima di chiedere un prezzo al metro quadrato bisogna quindi chiarire quale funzione avrà il pannello nell’edificio e come si comporterà insieme agli elementi vicini.

La prefabbricazione riduce molte lavorazioni in cantiere e consente di controllare meglio la produzione, ma non elimina rilievi, verifiche strutturali, trasporto e montaggio. Questa guida riguarda soprattutto pannelli per pareti e facciate, non i solai prefabbricati né la scelta di un intero garage prefabbricato: affronta le differenze tra i sistemi, il percorso dal progetto alla posa e gli errori che si manifestano nei giunti e nelle finiture.

Che cosa si intende per pannello prefabbricato in cemento

Nel linguaggio corrente si dice “pannello in cemento”, ma per gli elementi di grande formato il materiale è generalmente calcestruzzo armato, prodotto in stabilimento e trasportato in cantiere dopo aver raggiunto la resistenza prevista per movimentazione e impiego. La presenza di armatura, inserti e punti di sollevamento non autorizza a usare ogni pannello come struttura portante: la funzione è dichiarata dal progetto e dalla documentazione del produttore.

Un rivestimento non portante deve comunque resistere ai carichi che lo riguardano, per esempio peso proprio, vento e azioni trasmesse dai collegamenti. Un pannello portante, invece, partecipa al percorso dei carichi dell’edificio e richiede una progettazione coordinata di pareti, aperture, fondazioni e connessioni. La distinzione conta anche negli interventi successivi: aprire un vano o forare un pannello senza conoscere armature e inserti può compromettere sia la sicurezza sia la tenuta all’acqua.

Portante, di tamponamento, architettonico o sandwich

I pannelli portanti trasferiscono azioni alla struttura o alle fondazioni secondo lo schema di calcolo; sono frequenti nei sistemi edilizi industrializzati. I pannelli di tamponamento chiudono una struttura a pilastri e travi, ma non vanno considerati semplici “lastre appese”: ancoraggi e spostamenti relativi devono essere progettati. I pannelli architettonici privilegiano il disegno della facciata, con superfici faccia-vista, texture, matrici o rivestimenti integrati; possono essere autoportanti, sostenuti ai piani o avere altre configurazioni progettate.

Un pannello sandwich abbina strati di calcestruzzo e uno strato isolante. Il nome da solo non garantisce una certa trasmittanza o l’assenza di ponti termici: servono stratigrafia, prestazioni dichiarate e dettagli di giunti, bordi e ancoraggi. Lo stesso vale per i requisiti acustici e antincendio. Il pannello per recinzione, spesso montato fra pilastrini, è un’altra famiglia ancora: non deve essere confuso con un elemento di facciata o una parete portante di edificio.

Le lastre in fibrocemento o cementizie leggere, pur avendo “cemento” nel nome commerciale, non sono intercambiabili con grandi elementi prefabbricati in calcestruzzo armato. Peso, struttura di supporto, giunzioni e destinazione d’uso sono differenti.

Come scegliere il pannello: partire dalle prestazioni, non dalla finitura

La scelta funziona meglio se il progettista definisce prima la geometria, le azioni, l’esposizione e i requisiti dell’involucro, quindi consulta il prefabbricatore sulla producibilità e la logistica. Un pannello molto grande riduce il numero di giunti, ma può imporre un trasporto eccezionale, una gru diversa, accessi adeguati e tolleranze più delicate. Suddividerlo in più pezzi può rendere praticabile il montaggio, a costo di progettare più collegamenti e punti di tenuta.

Per una facciata riscaldata vanno valutati insieme trasmittanza dell’intera soluzione, continuità dell’isolamento, condensazione, acustica, resistenza al fuoco richiesta e manutenzione. Il calcestruzzo di per sé non equivale a un isolante termico; eventuali pannelli coibentati o contropareti devono essere progettati come sistema. Se si ipotizza un isolamento interno aggiuntivo, è utile verificare anche il rischio di condensa e i ponti termici, trattati nella guida all’isolamento termico interno.

La tabella aiuta a impostare la richiesta tecnica. Non sostituisce il dimensionamento del singolo elemento.

Misure, spessore e peso: perché non esiste una misura “giusta” universale

Altezza e larghezza derivano dall’architettura e dalla maglia strutturale, ma sono limitate anche da getto, disarmo, trasporto e rotazione in cantiere. Lo spessore non si sceglie soltanto per occupare meno spazio: deve soddisfare calcoli, copriferro, passaggio delle armature, requisiti di durata e, se previsto, la stratigrafia isolante. Per un primo confronto logistico, un elemento spesso 12 cm e grande 3 × 4 m ha 1,44 m³ di calcestruzzo; assumendo solo come ordine di grandezza 2.400 kg/m³, la massa del calcestruzzo è circa 3,46 t. Vanno poi considerati eventuali strati, inserti e configurazione effettiva. Non è un dato utilizzabile per scegliere una gru: il piano di sollevamento richiede massa dichiarata, baricentro, attrezzature, raggi di lavoro e terreno di appoggio verificati.

Se le aperture sono note, conviene integrarle nel disegno di officina. Improvvisare tagli in cantiere su un pannello finito può intercettare armature, punti di sollevamento o il bordo utile agli ancoraggi. Anche tubazioni, staffe e fissaggi successivi vanno pianificati: è un tema di coordinamento fra architetto, strutturista, impiantisti e produttore.

Documenti da chiedere al produttore e responsabilità di progetto

Per gli elementi di parete rientranti nel campo della norma armonizzata, il riferimento di prodotto è EN 14992; le Norme tecniche per le costruzioni disciplinano inoltre i componenti prefabbricati in c.a. e c.a.p. nell’uso strutturale. Non basta però leggere “CE” su un catalogo per dedurre che un elemento sia adatto a qualsiasi edificio. Il professionista deve controllare campo d’impiego, prestazioni dichiarate, azioni di progetto, collegamenti e documenti applicabili al caso. Le formalità edilizie e strutturali dipendono dall’opera complessiva e dal territorio: non sono automaticamente escluse perché i pezzi arrivano già prodotti.

Nel fascicolo tecnico dovrebbero essere disponibili, secondo il caso, disegni di produzione e montaggio con identificazione dei pezzi, elaborati di calcolo e delle connessioni, istruzioni per sollevamento e puntellamento, caratteristiche dei materiali, prestazioni dichiarate e documenti di qualificazione/accettazione pertinenti. Per un pannello sandwich servono dati termici e dettagli degli attraversamenti; per una facciata finita, campioni e criteri di accettazione estetica. Il progetto deve chiarire anche chi verifica fondazioni e inserti predisposti nell’opera in sito.

È prudente distinguere tra fornitura del manufatto e prestazione in opera. Una dichiarazione del prodotto descrive caratteristiche del pannello; la tenuta di una facciata dipende anche da posa, giunti, raccordi con serramenti e copertura. Se questi dettagli mancano dal preventivo, non sono “automaticamente compresi”.

Giunti tra pannelli: movimento, acqua e continuità delle prestazioni

Il giunto non è soltanto una fuga da nascondere. Assorbe tolleranze di fabbricazione e montaggio, variazioni termiche, ritiro e movimenti relativi fra componenti, secondo il progetto. La sua larghezza non si copia da un altro cantiere: nasce da spostamenti attesi, geometria, tipo di sigillante e capacità di deformazione dichiarata. The Concrete Centre ricorda che nei rivestimenti prefabbricati la larghezza del giunto va coordinata con tolleranze e movimenti; per questo un modulo esteticamente “senza fughe” può rivelarsi impraticabile.

Un giunto di facciata deve espellere o gestire l’acqua e mantenere le prestazioni richieste agli strati interrotti. Può impiegare sigillante elastico, fondo giunto e, dove previsto, soluzioni a due stadi o guarnizioni: la scelta dipende dal dettaglio. Il produttore del sigillante deve indicare compatibilità con il calcestruzzo, preparazione dei fianchi, eventuale primer e geometria di posa. Sigillare su bordi bagnati, polverosi o con distaccanti residui favorisce il distacco; riempire tutta la profondità con materiale rigido può impedire al giunto di lavorare. Il sigillante non sostituisce mai un collegamento strutturale.

Nel dettaglio costruttivo vanno segnati anche gli incontri con fondazione, copertura e serramenti, i punti di attraversamento, i tagli dell’isolante e le barriere eventualmente necessarie per fuoco e acustica. Una perdita d’acqua in corrispondenza di una finestra può derivare dal raccordo finestra-pannello, non dal giunto verticale più vicino.

Dal rilievo al montaggio: le fasi che non si possono saltare

Prima della consegna

Il rilievo di quote, interassi e tolleranze dell’opera già eseguita deve essere confrontato con i disegni di officina. Occorre verificare posizione e capacità delle fondazioni, degli inserti e degli appoggi; accessi, spazi di deposito, portata delle aree di manovra e sequenza dei camion. Il progettista e l’impresa coordinano la sequenza di stabilizzazione della struttura e delle pareti: un pannello non deve rimanere instabile in attesa che arrivi il pezzo successivo.

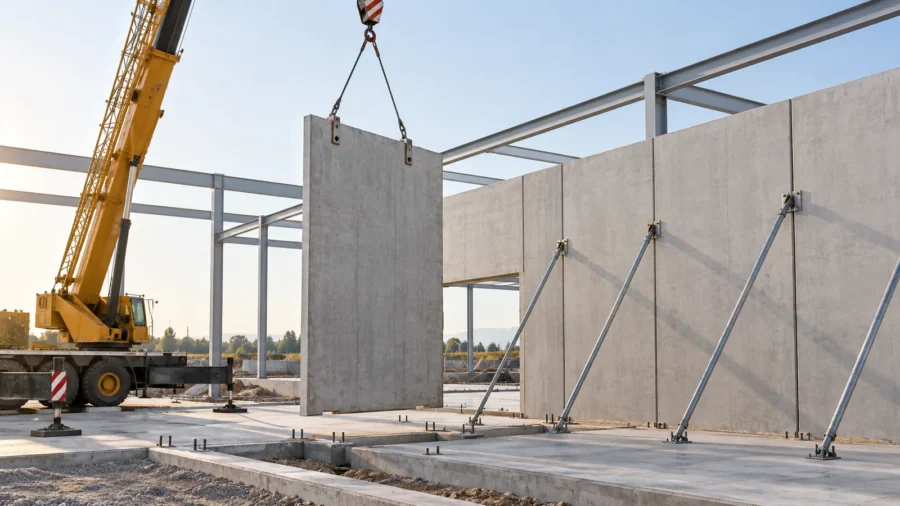

Sollevamento, fissaggio provvisorio e collegamento definitivo

Il pannello viene identificato, ispezionato per danni da trasporto e movimentato con i punti di presa e le attrezzature previsti dal produttore. Il piano di montaggio definisce sollevamento, ordine di posa, mezzi, area interdetta e controventi provvisori. Appena collocato, l’elemento va stabilizzato secondo il progetto prima che il carico venga liberato dalla gru; soltanto dopo le verifiche si completano le connessioni definitive. Il posizionamento deve rispettare piombo, quota, appoggio e larghezza dei giunti, senza “forzare” i pezzi per chiudere una fuga fuori tolleranza.

Una scheda di posa generica non può sostituire le istruzioni per quell’elemento e quel cantiere. La National Precast Concrete Association raccomanda di prevedere supporti temporanei, controllare le condizioni del sito e mantenere giunti uniformi durante l’erezione. Il controllo finale deve registrare eventuali pannelli danneggiati, connessioni non completate e trattamenti da ripristinare.

Sigillatura e collaudo visivo

Solo su supporti idonei si applicano fondo giunto, primer quando richiesto e sigillante secondo le schede dei prodotti. Prima di chiudere le superfici interne o montare rivestimenti, è utile verificare continuità delle sigillature, drenaggi, raccordi e accessibilità per manutenzione. Le eventuali prove di tenuta sono definite dal capitolato e dal progettista; un’ispezione visiva da sola non certifica la tenuta dell’involucro.

Finiture: faccia-vista, pittura, rivestimento e ripristini

La finitura si decide prima della produzione perché il fondo cassero, la matrice e la composizione influenzano il risultato. Sul faccia-vista bisogna concordare campioni e accettabilità di differenze cromatiche, porosità e segni di produzione; l’illuminazione radente può rendere evidenti disuniformità poco visibili sul campione piccolo. Dopo il montaggio, un ripristino locale deve essere compatibile per aspetto e durabilità, non soltanto “chiudere il foro”.

Per pitture e rivestimenti sono importanti maturazione e umidità del supporto, eventuali prodotti distaccanti, pulizia e compatibilità del ciclo. Prima di scegliere un trattamento idrorepellente va capito dove entra l’acqua: applicarlo sopra un giunto difettoso non risolve la causa. Se emergono fessure, ferri esposti o distacchi, serve una valutazione tecnica del difetto; la carbonatazione del calcestruzzo è una possibile causa di degrado dell’armatura, non una diagnosi da fare guardando soltanto una macchia.

La manutenzione consiste anche nel controllare periodicamente sigillanti, raccordi, fissaggi accessibili, sfiati e scarichi. La frequenza non è universale: esposizione, aggressività dell’ambiente e materiali installati vanno riportati nel piano d’uso e manutenzione dell’opera.

Quanto costano: costruire un preventivo confrontabile

Un prezzo unico al metro quadrato rischia di essere fuorviante. Incidono quantità, geometrie ripetitive o speciali, armature, classe e finitura del calcestruzzo, isolamento integrato, inserti, aperture, trasporto, gru, montaggio, sigillatura e lavori sulle fondazioni. Un pannello faccia-vista con molte aperture non ha il costo né la resa di una parete industriale modulare. Per questo la comparazione va fatta sul costo della parete finita e funzionante, non sul solo manufatto franco stabilimento.

Un esempio di computo chiarisce il metodo senza inventare un listino: per 240 m² di facciata, si quantificano separatamente 240 m² di pannelli (al netto o al lordo dei vani secondo il capitolato), metri lineari di giunto e relativo trattamento, numero e tipo di ancoraggi, trasporto con numero di viaggi, ore di autogrù e squadra, finitura, raccordi con serramenti e copertura. Se un’offerta include solo produzione e consegna e un’altra comprende posa e sigillatura, il confronto del loro €/m² non dice quale sia più conveniente.

Nel chiedere offerte è utile allegare elaborati, caratteristiche prestazionali, accessibilità del cantiere e calendario. Va richiesto di esplicitare esclusioni: progettazione esecutiva, pratiche strutturali, fondazioni, piattaforme, mezzi di sollevamento, riprese di sigillatura e campionature sono voci che cambiano il totale. Una variazione tardiva delle aperture può comportare rifacimento del disegno e della produzione.

Tre errori tipici e come riconoscerli

Il pannello è giusto, ma il giunto perde

Macchie interne o infiltrazioni dopo pioggia battente richiedono un sopralluogo sui raccordi, non una passata indiscriminata di sigillante. Si controllano continuità, adesione ai fianchi, fondo giunto, dettagli alle estremità e drenaggio. Il rimedio cambia se la causa è un sigillante degradato, una geometria che non consente movimento o un nodo finestra errato.

Le fughe non sono allineate

Giunti che si allargano progressivamente indicano spesso errori cumulativi di rilievo, produzione o posa. “Spingere” l’ultimo pannello non risolve la differenza: può caricare impropriamente collegamenti e deformare il giunto. Occorre misurare l’as-built, confrontarlo con tolleranze ammesse e definire la correzione con progettista e prefabbricatore.

Il pannello sandwich presenta ponti termici

Una macchia di condensa vicino a pilastri, giunti o ancoraggi non dimostra che l’isolante al centro sia insufficiente. Bisogna leggere il nodo reale, verificare continuità degli strati e condizioni termoigrometriche interne. Aggiungere isolamento solo sul campo del pannello può lasciare immutato il ponte termico decisivo.

Checklist prima di firmare ordine e programma di posa

• Definire se ciascun pannello è portante, tamponamento, rivestimento o recinzione e quale struttura lo sostiene.
• Ottenere disegni di officina, schema delle connessioni, prestazioni richieste e documenti di prodotto applicabili.
• Verificare quote dell’opera in sito, aperture, inserti, spazi per trasporto e gru, pesi e sequenza di montaggio.
• Far approvare dettagli dei giunti, raccordi, isolamento e finitura campione prima della produzione.
• Separare in preventivo fornitura, trasporto, montaggio, sigillatura, finiture e lavori esclusi.
• Prevedere ispezione finale e piano di manutenzione dei giunti e dei raccordi.

Per un edificio intero, la scelta del sistema prefabbricato coinvolge anche tempi, titoli edilizi e costi generali: la guida sulle case prefabbricate tratta quel livello di decisione. Qui il punto è più circoscritto: ordinare un pannello è sensato solo quando si sa come verrà collegato, posato e mantenuto.

Domande frequenti

Fonti tecniche consultate

• Gazzetta Ufficiale, D.M. 17 gennaio 2018, Norme tecniche per le costruzioni, in particolare § 11.8 sui componenti prefabbricati.
• Commissione europea, riferimenti delle norme armonizzate dei prodotti da costruzione, voce EN 14992:2007+A1:2012 relativa agli elementi di parete prefabbricati in calcestruzzo.
• The Concrete Centre, Precast concrete cladding, per funzione e progettazione dei pannelli di rivestimento.
• National Precast Concrete Association, Installation Procedures, per verifiche del sito, supporti temporanei e allineamento dei giunti.
• Sika Italia, Giunti di facciata, per l’inquadramento dei sigillanti di giunti su calcestruzzo e muratura.
