Le fondazioni su pali trasferiscono i carichi della costruzione a strati profondi e possono limitare cedimenti che una fondazione superficiale non controllerebbe. Non sono però una soluzione da scegliere soltanto perché il terreno vicino alla superficie è debole: servono un modello geotecnico, una previsione del comportamento palo-terreno, verifiche della struttura di collegamento e un processo esecutivo controllabile.

La decisione coinvolge edificio, sottosuolo e cantiere. Carichi verticali e orizzontali, falda, stratigrafia, edifici vicini, vibrazioni, materiale di risulta, accessi e prove possono cambiare tipologia, diametro, lunghezza e numero dei pali. Questa guida spiega il percorso di scelta e controllo; il dimensionamento definitivo resta un progetto strutturale e geotecnico riferito al sito.

Quando una fondazione su pali può essere necessaria

I pali vengono considerati quando gli strati superficiali non offrono capacità o rigidezza sufficienti, quando i cedimenti previsti non sono compatibili con la struttura, oppure quando bisogna trasferire azioni di trazione o carichi orizzontali importanti. Sono frequenti anche per opere in presenza d’acqua, terreni soggetti a erosione, rilevati comprimibili, edifici alti, ponti, serbatoi e macchinari sensibili alle deformazioni.

La necessità non deriva da una soglia unica di carico. Una casa leggera su un riporto eterogeneo può richiedere più attenzione di un edificio pesante su roccia affiorante. Allo stesso modo, una fondazione superficiale può risultare preferibile se bonifica, sostituzione del terreno o platea risolvono il problema con deformazioni ammissibili e minori rischi esecutivi.

Portanza e cedimento sono due domande diverse

Una fondazione può avere un margine sufficiente rispetto alla rottura e deformarsi comunque troppo per tamponamenti, impianti o macchinari. Il progetto verifica quindi gli stati limite ultimi e quelli di esercizio. Nella scelta dei pali conta spesso il secondo problema: ridurre cedimento totale, differenze tra appoggi e rotazioni, non soltanto evitare il collasso del terreno.

Advertisement - Pubblicità

Fondazione superficiale, platea o pali: come si confrontano

Il confronto parte dallo stesso modello geotecnico e dagli stessi carichi. Plinti e travi rovesce concentrano le reazioni in zone definite; una platea distribuisce le pressioni su una superficie ampia; una palificata porta parte o gran parte delle azioni in profondità. Esistono anche platee su pali, nelle quali pali e platea collaborano: non vanno interpretate come una palificata tradizionale con un elemento superficiale ignorato.

Soluzione Condizione favorevole Verifica decisiva Limite tipico
Plinti o travi rovesce Terreno competente a piccola profondità Pressioni e cedimenti locali Sensibilità a eterogeneità tra appoggi
Platea Carichi diffusi e strato superficiale utilizzabile Interazione terreno-struttura Scavo, rigidezza e cedimento complessivo
Palificata Strati profondi più idonei o azioni complesse Resistenza, deformazioni e gruppo Costo di mobilitazione e controllo esecutivo
Platea su pali Collaborazione utile a ridurre cedimenti Ripartizione delle azioni nel tempo Modello più articolato e sensibile alle rigidezze

La guida sulla platea di fondazione approfondisce la soluzione superficiale. Il confronto economico va eseguito dopo aver definito prestazioni e rischi equivalenti: una soluzione meno costosa sulla sola carpenteria può richiedere bonifiche, drenaggi o controlli aggiuntivi.

Indagini geologiche e modello geotecnico

Le NTC 2018 richiedono che il progetto si fondi su un modello geologico e geotecnico adeguato all’opera. Sondaggi, prove in sito e laboratorio non si distribuiscono secondo una quantità standard: profondità, numero e posizione devono descrivere gli strati che influenzano resistenza e cedimenti dei pali, compresa la variabilità tra zone della futura fondazione.

Il modello individua successione dei terreni, proprietà meccaniche, falda e sue possibili variazioni, riporto, livelli organici, cavità, blocchi e strati inclinati. Una prova penetrometrica può fornire una lettura continua, mentre un sondaggio permette campioni e osservazione diretta; i dati si integrano, non si sostituiscono automaticamente.

La profondità d’indagine non coincide con la lunghezza ipotizzata del palo

Fermare l’indagine alla punta prevista impedisce di sapere che cosa si trova sotto la zona più sollecitata. Il volume significativo dipende da geometria, gruppo, carichi e stratigrafia. Se un livello resistente è sottile e poggia su terreno comprimibile, una punta apparentemente buona può non controllare il cedimento di lungo periodo.

La falda cambia esecuzione e comportamento

Il livello d’acqua influenza stabilità del foro, scelta di rivestimenti o fluidi di supporto, getto, pressioni interstiziali e risposta dei terreni. Una misura occasionale non descrive necessariamente le massime oscillazioni. Piezometri e dati storici aiutano a definire lo scenario di progetto e a distinguere l’acqua incontrata durante la perforazione da una falda stabilizzata.

Tipi di pali di fondazione

La distinzione più utile riguarda come il palo entra nel terreno. I pali trivellati asportano materiale e vengono gettati nel foro; i pali a spostamento sono infissi o formati senza asportazione significativa; i pali ad elica continua combinano perforazione continua e getto attraverso l’asta. Materiale, diametro e nome commerciale non bastano: il procedimento modifica terreno, rumore, vibrazioni, controllo e quantità di risulta.

Pali trivellati: foro stabile e getto continuo

Nei pali trivellati la perforazione può procedere a secco, con tubo di rivestimento o con fluido di supporto, secondo terreno e falda. Dopo pulizia del fondo si posa la gabbia e si getta calcestruzzo con procedura coerente; in presenza di fluido o acqua il tubo getto deve evitare segregazione e inclusioni. Il vantaggio è la bassa vibrazione rispetto all’infissione, ma terreno estratto, stabilità del foro e qualità del getto diventano centrali.

Pali infissi e a spostamento: il terreno viene addensato o spostato

Un elemento prefabbricato può essere infisso per percussione, vibrazione o pressione; altri sistemi formano il palo in opera spostando il terreno. L’assenza di scavo riduce il materiale di risulta e può migliorare alcuni terreni granulari, ma produce spostamenti, rumore o vibrazioni da valutare vicino a edifici e sottoservizi. Rifiuto, energia e avanzamento sono dati utili solo se interpretati con il sistema e la stratigrafia.

Pali ad elica continua: continuità tra estrazione e calcestruzzo

Nel CFA l’elica raggiunge la quota e il calcestruzzo viene pompato attraverso l’asta durante l’estrazione; la gabbia è inserita nel materiale fresco. Pressione, volume, velocità di risalita e quota devono essere registrati. Un’interruzione o un’estrazione troppo rapida può creare restringimenti: l’automazione fornisce dati, ma non sostituisce il controllo del processo.

Tipologia Terreno asportato Effetti sul contesto Controllo esecutivo chiave
Trivellato con rivestimento Sì Vibrazioni contenute, traffico di smarino Stabilità, fondo, gabbia e getto
Trivellato con fluido Sì Gestione del fluido e del materiale estratto Proprietà del fluido e getto dal basso
Prefabbricato infisso In genere no Rumore, vibrazioni e spostamenti Integrità, giunti e andamento d’infissione
Gettato a spostamento Limitato Sollevamenti e interazione con pali vicini Volume e sequenza di esecuzione
Elica continua CFA Sì Produzione rapida e smarino continuo Pressione, volume e velocità di estrazione

Come lavora un palo: punta, fusto e rigidezza

Il carico verticale viene trasferito mediante resistenza laterale lungo il fusto e resistenza alla base. La relazione concettuale R = Rs + Rb aiuta a leggere i contributi, ma non è un calcolo: mobilitazione, deformazioni, metodo esecutivo, stratigrafia e gruppo determinano i valori di progetto. La punta non deve necessariamente raggiungere la roccia; molti pali lavorano in prevalenza per attrito laterale.

Il palo è anche un elemento strutturale soggetto a compressione, trazione, flessione e taglio. Armatura, calcestruzzo, durabilità, copriferro e collegamento al plinto o alla platea si verificano insieme al terreno. La testa viene scapitozzata fino al calcestruzzo sano e collegata senza danneggiare barre o fusto.

Il gruppo non equivale alla somma di pali isolati

Pali vicini condividono un volume di terreno e possono modificare rigidezza, resistenza e cedimento del sistema. Interasse, disposizione e sequenza esecutiva influenzano l’interazione. La Circolare 2019 indica, come regola generale salvo condizioni particolari, un interasse minimo pari a tre diametri; il valore non è una scorciatoia universale e va verificato per funzione e procedimento.

Azioni orizzontali, sisma e collegamenti

Vento, sisma, spinte, frenatura o eccentricità generano azioni orizzontali e momenti. La risposta dipende dalla rigidezza flessionale del palo, dagli strati attraversati, dalla testa libera o vincolata e dall’interazione del gruppo. Non basta aumentare il diametro senza controllare spostamenti e sollecitazioni lungo il fusto.

Plinti, travi di collegamento e platea distribuiscono le azioni tra i pali. Quote errate, teste disallineate o gabbie fuori posizione possono introdurre eccentricità che il modello non prevedeva. In zona sismica vanno considerati anche effetti del terreno, possibili deformazioni permanenti e compatibilità con la sovrastruttura secondo il quadro normativo applicabile.

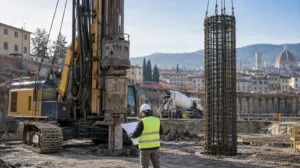

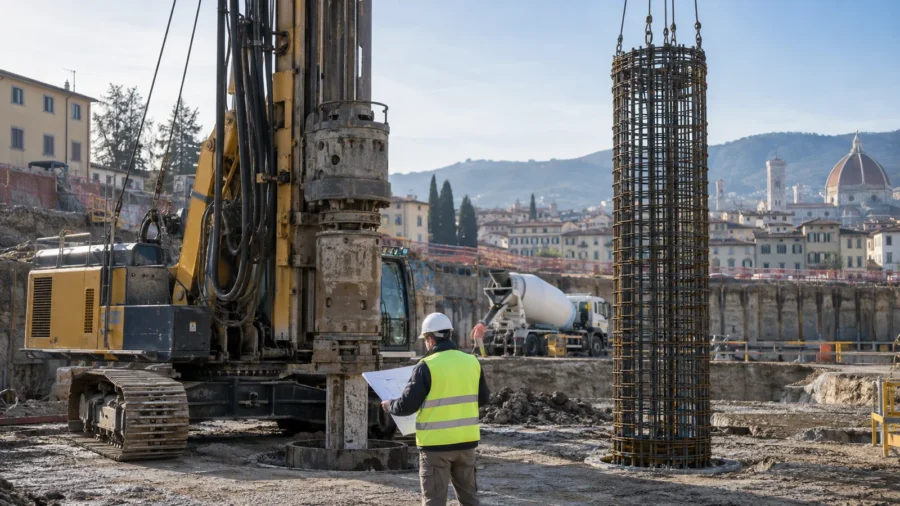

Sequenza di esecuzione in cantiere

  1. Preparare la piattaforma: accessi, portanza, planarità, drenaggio e distanze di sicurezza per la macchina.
  2. Tracciare: assi, quote e tolleranze con riferimenti protetti dalle lavorazioni.
  3. Eseguire il palo pilota: quando previsto, confrontando terreno reale, parametri e progetto.
  4. Perforare o infiggere: registrare profondità, tempi, utensili, pressioni e anomalie.
  5. Controllare il foro: quota, stabilità, fondo e fluido di supporto se utilizzato.
  6. Posare l’armatura: verificare gabbia, distanziatori, giunti, quota e sollevamento.
  7. Gettare: garantire continuità, volume, lavorabilità e procedura senza contaminazioni.
  8. Scapitozzare e collegare: rimuovere il calcestruzzo non idoneo e preparare la testa.
  9. Provare e documentare: eseguire i controlli previsti e chiudere il registro del palo.

La piattaforma di lavoro è parte della sicurezza e della qualità

Una perforatrice alta e pesante richiede un piano capace di sostenere cingoli, stabilizzatori, gru e autobetoniera nelle condizioni reali, anche dopo pioggia o scavi vicini. Cedimenti locali possono inclinare l’asta, spostare l’asse o provocare ribaltamento. Il piano va progettato, mantenuto e ispezionato; uno strato di ghiaia posato a vista non dimostra la capacità necessaria.

Ogni palo deve avere una storia leggibile

Il registro collega numero, coordinate, quota, data, macchina, utensile, stratigrafia incontrata, fluidi, armatura, calcestruzzo, volumi, tempi e anomalie. Un consumo superiore al teorico può indicare sovrascavo o cavità; uno inferiore richiede spiegazione. Registrare i dati in tempo reale permette di correggere la sequenza e scegliere i pali da approfondire con prove.

Controlli sul calcestruzzo e difetti esecutivi

Il calcestruzzo deve mantenere lavorabilità e coesione per il tempo e la procedura di getto, senza aggiunte d’acqua arbitrarie. Nei pali gettati con tubo immerso, la continuità della colonna e la posizione dell’estremità sono decisive. Interruzioni, crollo del foro, inclusioni di terreno, segregazione e restringimenti possono ridurre sezione e durabilità.

Segnale Possibile causa Evidenza da verificare Decisione
Volume anomalo Sovrascavo, perdita o restringimento Curva volume-profondità e terreno Interpretare prima di accettare
Gabbia che risale Spinta del getto o vincolo insufficiente Quota iniziale e finale Valutare posizione e collegamento
Interruzione del getto Fornitura o guasto Durata, quota e ripresa Definire controllo specifico
Scapitozzatura profonda Calcestruzzo contaminato in testa Quota del materiale sano Ripristinare il nodo progettato
Deviazione dell’asse Piattaforma o guida non stabile Rilievo as-built Verificare eccentricità e plinto
Anomalia di infissione Ostacolo, strato diverso o danno Energia, avanzamento e integrità Confrontare con modello e pali vicini

Prove di carico e controlli di integrità

Le prove non sono tutte equivalenti. Una prova statica di compressione misura la relazione carico-spostamento del palo secondo la procedura prevista; prove a trazione o trasversali rispondono ad altre azioni. Le prove dinamiche e i controlli di integrità forniscono informazioni diverse e richiedono interpretazione specialistica.

Prova di progetto, collaudo e integrità rispondono a quesiti diversi

Una prova preliminare può servire a calibrare resistenza e metodo prima della produzione; una prova su palo dell’opera verifica il comportamento rispetto ai criteri stabiliti. Un controllo sonico può individuare discontinuità compatibili con il metodo, ma non sostituisce automaticamente la curva carico-cedimento. Il piano prove deve fissare obiettivo, numero, posizione, carichi, strumenti e criteri di accettazione prima dell’esecuzione.

Advertisement - Pubblicità

Cedimenti della palificata

Il cedimento comprende deformazione del palo, mobilitazione del fusto e della base, compressione dei terreni profondi e interazione tra elementi. Nei terreni coesivi il tempo può essere importante; nei gruppi il volume coinvolto è più ampio di quello del palo singolo. Si valutano valore totale, differenziale e rotazione rispetto alla sensibilità della struttura.

Il monitoraggio può includere livellazioni, capisaldi, inclinometri o piezometri quando il rischio lo richiede. Le letture hanno valore solo con una quota iniziale affidabile e una frequenza coerente con le fasi di carico. Correggere una deformazione dopo aver completato la sovrastruttura è molto più difficile che riconoscere un andamento anomalo durante la costruzione.

L’attrito negativo aggiunge azione al palo

Se il terreno circostante scende più del palo, per esempio per consolidazione di un riporto o abbassamento della falda, il contatto laterale può trascinare il fusto verso il basso. Questo attrito negativo non è una resistenza favorevole: aumenta l’azione assiale e modifica i cedimenti. Va distinto dal normale contributo resistente e considerato negli scenari pertinenti.

Pali per edifici esistenti e rapporto con i micropali

Negli edifici esistenti accessi ridotti, basse altezze, vibrazioni ammissibili e necessità di collegare la nuova fondazione alla struttura orientano spesso verso piccoli diametri e attrezzature compatte. Prima di intervenire si accerta però la causa del dissesto: variazione della falda, perdita idrica, scavo vicino, terreno cedevole o carico aggiunto richiedono risposte diverse.

Il trasferimento dei carichi esistenti ai nuovi elementi è un progetto a sé: cordoli, travi di contrasto, martinetti e sequenze devono evitare concentrazioni impreviste. Le iniezioni di resina possono avere un campo distinto, approfondito nella guida sul consolidamento delle fondazioni con resine.

Sicurezza, rumore, vibrazioni e materiali di risulta

La lavorazione combina macchine alte, carichi sospesi, scavi aperti, tubi in pressione e mezzi in movimento. Piano di sollevamento delle gabbie, segregazione dell’area, comunicazione tra operatori e controllo della piattaforma devono essere coerenti con attrezzature e fasi. Sottoservizi e linee aeree vanno individuati prima di perforare o alzare elementi.

Vibrazioni e rumore si valutano rispetto a edifici, persone e attività vicine; un rilievo iniziale e il monitoraggio permettono di distinguere danni preesistenti e variazioni. Il terreno estratto dai pali trivellati deve essere caratterizzato e gestito secondo il regime applicabile, senza presumere che sia riutilizzabile. La guida allo scavo di sbancamento inquadra sicurezza e gestione delle terre.

Come si calcolano quantità e costi

Il prezzo al metro lineare non è confrontabile se cambiano diametro, profondità, terreno e inclusioni. Il computo separa mobilitazione e smobilitazione, piattaforma, tracciamento, perforazione o infissione, rivestimenti e fluidi, calcestruzzo, acciaio, scapitozzatura, smarino, trasporti, prove, monitoraggi e opere di collegamento. Vanno esplicitati anche soste, minimi di produzione e rischio di ostacoli.

Un controllo quantitativo parte dalla lunghezza totale Ltot = n × L. Per un palo cilindrico, il volume geometrico è V = π × D² / 4 × L; il consumo reale sarà maggiore per sovrascavo e modalità esecutiva. Dodici pali da 18 m totalizzano 216 m: con diametro 0,60 m il volume geometrico complessivo è circa 61 m³, prima degli extraconsumi. Acciaio, calcestruzzo eccedente e materiale estratto devono essere conteggiati con le rispettive regole.

Il preventivo deve dichiarare inclusioni ed esclusioni

Un’offerta apparentemente bassa può escludere trasporto della macchina, piano di lavoro, camicia persa, smaltimento, prove o acciaio. Per lavori privati si usano analisi e offerte riferite al sito; per lavori pubblici si consultano i prezzari territorialmente applicabili e le relative norme di misurazione. Il Prezzario opere pubbliche Emilia-Romagna 2026 mostra perché la voce e le esclusioni contano più di una media nazionale.

Documenti da consegnare

Il fascicolo comprende relazione geologica, relazione geotecnica, calcoli strutturali, elaborati di palificata e collegamenti, specifiche esecutive, piano dei controlli, qualifiche dei materiali e procedure di sicurezza. Durante il lavoro si raccolgono registri di ogni palo, certificati di calcestruzzo e acciaio, rilievi as-built, non conformità e loro risoluzione.

Alla chiusura devono essere leggibili prove di carico, controlli di integrità, risultati del monitoraggio e criteri di accettazione. La documentazione non corregge un difetto, ma permette al direttore dei lavori e al collaudatore di valutare ciò che è stato realmente eseguito e di impostare controlli futuri.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti sulle fondazioni su pali

I pali devono arrivare sempre alla roccia?

No. Possono trasferire una parte importante del carico per resistenza laterale; lunghezza e quota di punta derivano dal modello geotecnico.

Una platea è sempre più economica dei pali?

No. Dipende da terreno, cedimenti, scavo, falda, carichi e opere accessorie; le alternative vanno confrontate a prestazione equivalente.

Qual è la distanza minima tra pali?

La Circolare 2019 indica in generale tre diametri salvo condizioni particolari, ma interasse e gruppo devono essere progettati per funzione e metodo esecutivo.

Meglio pali trivellati o infissi?

Non esiste una scelta universale. Terreno, vibrazioni, materiale di risulta, accesso, carichi e controllabilità orientano il sistema.

Come si controlla la profondità raggiunta?

Con riferimenti di quota e registri della macchina, confrontati con stratigrafia, parametri esecutivi e specifiche di progetto.

La prova di integrità misura la portata?

Non automaticamente. Individua determinate anomalie del fusto; la relazione carico-spostamento richiede prove e interpretazioni appropriate.

Perché un gruppo di pali può cedere più del previsto?

Per interazione tra pali, compressione di strati profondi, rigidezze reali o condizioni diverse dal modello; il gruppo non è la semplice somma di elementi isolati.

Che cosa significa attrito negativo?

È l’azione verso il basso esercitata dal terreno che si assesta più del palo e deve essere considerata come carico nei casi pertinenti.

I micropali sono normali pali di diametro minore?

Hanno tecniche, attrezzature e campi d’impiego specifici, spesso adatti a edifici esistenti e spazi ridotti; non sono intercambiabili senza progetto.

Quanto costa una fondazione su pali?

Il costo dipende da metri, diametro, terreno, accesso, mobilitazione, materiali, smarino e prove. Un prezzo al metro è utile solo con inclusioni e condizioni identiche.
