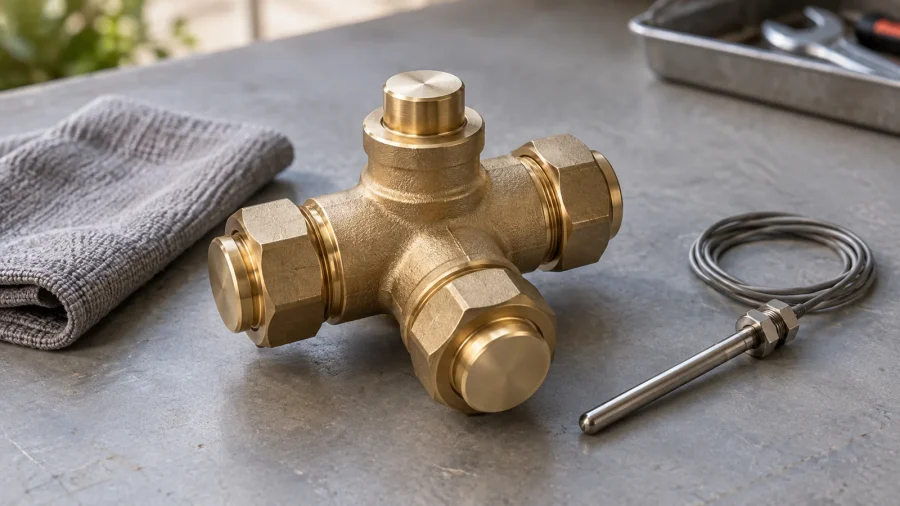

Valvola anticondensa per biomassa: funzionamento, taratura e collegamento

La caldaia a legna è calda, ma il puffer comincia a caricarsi solo dopo un po’. Oppure la termostufa a pellet manda acqua verso i termosifoni, mentre una parte torna subito al generatore attraverso un tubo corto. Non sono necessariamente anomalie: quel ricircolo può essere il lavoro della valvola anticondensa, un componente che protegge il generatore dai ritorni troppo freddi.

Per capire se sta lavorando bene non basta leggere «55 °C» sul corpo o toccare i tubi. Servono il manuale dell’apparecchio, la funzione delle tre connessioni e temperature misurate nei punti giusti. La stessa scritta può indicare l’inizio della regolazione, non il momento in cui tutto il flusso attraversa l’accumulo.

Questa guida riguarda gli impianti ad acqua con generatori a biomassa: caldaie, termostufe e termocamini quando lo schema richiede la protezione del ritorno. Aiuta a scegliere con il tecnico, leggere un preventivo e distinguere un normale avviamento da un problema da verificare. Non è una procedura per modificare da soli un circuito caldo o in pressione.

Quale condensa evita e che cosa non può risolvere

Qui la condensa non è quella sulle finestre di casa. Il problema riguarda lo scambio tra fumi e acqua nel generatore: superfici troppo fredde possono favorire la condensazione del vapore presente nei prodotti della combustione. Depositi e catrami sono tra le conseguenze descritte dalla documentazione tecnica, insieme al deterioramento delle superfici e dello scambio termico.

La protezione anticondensa lavora sul lato idraulico, mantenendo il ritorno compatibile con le richieste del costruttore. Non rende adatta una canna fumaria sbagliata e non compensa combustibile inadeguato o una combustione mal regolata. Se ci sono depositi anomali, l’indagine deve considerare anche questi aspetti, invece di attribuire tutto a una valvola.

Prima di acquistare il componente chiedi quindi quale sia il problema da correggere: temperatura di ritorno insufficiente, dispositivo mancante, taratura incompatibile oppure semplice necessità di verificare un impianto esistente. Una foto e il modello del generatore aiutano a orientarsi, ma non sostituiscono le misure.

Il ricircolo cambia durante l’avviamento

Una valvola termostatica anticondensa miscela due correnti: acqua calda proveniente dalla mandata attraverso il bypass e acqua più fredda di ritorno dall’impianto o dall’accumulo. L’uscita miscelata alimenta il ritorno del generatore. Nei modelli termostatici il sensore reagisce alla temperatura; il circolatore fornisce invece il movimento dell’acqua.

A freddo prevale il circuito corto

All’accensione il generatore deve entrare in temperatura. Il ricircolo limita l’ingresso dell’acqua fredda proveniente dal resto del sistema. In questa fase non ha senso aspettarsi immediatamente lo stesso riscaldamento del puffer che si osserva a regime. La durata dipende dalle condizioni reali: non esiste un numero di minuti buono per ogni avviamento.

Durante la carica entrano entrambe le correnti

Quando le condizioni permettono la regolazione, il ritorno più freddo viene ammesso e mescolato con il flusso caldo del bypass. Una parte della portata continua quindi nel circuito corto, mentre il calore viene trasferito all’impianto. «Il bypass è ancora caldo» non dimostra, da solo, che la valvola sia bloccata.

A regime il bypass può chiudersi

Se il ritorno dall’impianto diventa sufficientemente caldo, il contributo del bypass può non essere più necessario. Le temperature e le modalità di chiusura dipendono dal dispositivo. Non tutte le valvole a tre vie sono intercambiabili, anche se hanno attacchi uguali e sembrano simili sullo scaffale.

Taratura, ritorno minimo e chiusura del bypass sono dati diversi

Il primo valore da cercare è la temperatura di ritorno richiesta dal generatore. Il secondo è la taratura o temperatura di apertura del dispositivo. Il terzo riguarda le condizioni di completa chiusura del bypass. Confonderli può portare a scegliere un componente apparentemente corretto ma poco adatto al funzionamento previsto.

Un esempio documentato aiuta a leggere la scheda: per la serie Caleffi 280, il depliant 01223/20 indica una chiusura completa del bypass a una temperatura miscelata di ritorno circa 10 °C superiore alla taratura. Una versione da 55 °C non significa quindi «bypass completamente chiuso a 55 °C»: nel comportamento descritto per quella serie il riferimento è circa 65 °C. La regola appartiene a quel dispositivo, non a tutte le valvole.

Anche la scheda ESBE VTC300 distingue le porte e le condizioni di apertura e chiusura. Per VTC400 esistono invece versioni a temperatura fissa e regolabile. Il nome della famiglia non basta: occorre identificare codice, versione e istruzioni del pezzo realmente installato.

Non scegliere soltanto in base a legna o pellet

La scorciatoia «per il pellet basta sempre una certa temperatura» è poco affidabile. Nelle proprie indicazioni di installazione ATMOS richiede un ritorno non inferiore a 65 °C per il circuito delle caldaie trattate nella pagina. È un esempio di prescrizione del costruttore, non una temperatura da imporre indistintamente a ogni termostufa.

Se la mandata abituale è vicina alla taratura prevista, il tecnico deve verificare quale margine rimane per la regolazione e come si comporta il dispositivo con il ritorno reale. Non è corretto alzare automaticamente la caldaia o abbassare la protezione: entrambe le scelte devono rispettare il manuale e lo schema.

Per gli apparecchi domestici collegati ai radiatori, è utile leggere anche come si integra una stufa a pellet idro con i termosifoni: la temperatura necessaria al generatore e quella richiesta dai locali non sono lo stesso problema.

Collegamento delle tre vie e posizione della pompa

Nella configurazione miscelatrice sul ritorno, i tre percorsi da riconoscere sono questi: bypass caldo dalla mandata, ritorno freddo dall’impianto e uscita miscelata verso il generatore. Il tubo corto non è uno scarico e non deve essere eliminato perché sembra sottrarre acqua ai termosifoni.

Si può descrivere il principio con una frase: mandata calda e ritorno dell’impianto entrano nella miscelazione; l’acqua miscelata torna al generatore. È una spiegazione del funzionamento, non uno schema esecutivo: disposizione della pompa, ritegni, sonde, accumulo e sicurezze vanno letti nel progetto dell’impianto.

Le marcature contano più della forma esterna

Non identificare la porta giusta solo perché è a destra o in alto. Il tecnico deve leggere frecce, lettere o simboli della specifica valvola e confrontarli con il manuale. Un montaggio ruotato può cambiare la posizione visiva delle connessioni senza cambiare la loro funzione; un collegamento scambiato cambia invece il comportamento del circuito.

Le istruzioni Caleffi 28139, per esempio, distinguono i percorsi nella modalità miscelatrice e in quella deviatrice ammessa per il prodotto. Questa possibilità non autorizza a spostare una valvola qualsiasi dalla mandata al ritorno. Si segue la configurazione prevista dal costruttore e si lascia spazio per ispezione e accesso al componente.

Il circolatore deve lavorare sul circuito previsto

La valvola non crea portata. Se il circolatore è spento, comandato da una sonda sbagliata o incapace di vincere le resistenze del percorso, cambiare taratura può non risolvere nulla. Il controllo deve comprendere i comandi di avviamento della pompa, il suo punto di lavoro e le altre pompe che intervengono nella carica o nella distribuzione.

Per un impianto esistente chiedi uno schema leggibile con le tre vie e le sonde indicate. È più utile di una generica rassicurazione che «i tubi sono collegati come sempre». Permette anche al manutentore successivo di capire che cosa è stato installato e perché.

Come si sceglie la taglia senza fermarsi al filetto

Temperatura e dimensione sono due verifiche separate. Una valvola può avere la taratura giusta ma opporre troppa resistenza alla portata necessaria. Nei dati idraulici il coefficiente Kv, o Kvs quando indicato per la massima apertura, permette di confrontare il passaggio del fluido. Va letto insieme alle curve e alle condizioni dichiarate dal produttore.

Un esempio di portata con acqua

Per un calcolo indicativo con acqua, la portata termica può essere stimata con Q = P ÷ (1,16 × ΔT): Q è in m³/h, P è la potenza trasferita all’acqua in kW, ΔT è la differenza tra mandata e ritorno in kelvin.

Il coefficiente è approssimato; non si usa la potenza totale di una stufa se una parte viene ceduta direttamente all’ambiente.

Supponiamo, solo per spiegare il metodo, 30 kW trasferiti all’acqua e un salto termico di 20 K. La portata è 30 ÷ (1,16 × 20), cioè circa 1,29 m³/h. Con un salto di 10 K diventerebbe circa 2,59 m³/h. Non sono portate consigliate per il tuo impianto: mostrano perché il salto termico conta quanto la potenza.

La stessa portata produce perdite differenti

In condizioni indicative con acqua e valvola nel riferimento di apertura del coefficiente, la relazione è Δp = (Q ÷ Kv)², con Δp in bar. Usando 1,29 m³/h, un Kv di 3,2 dà circa 0,16 bar, cioè 16 kPa; un Kv di 9 dà circa 0,021 bar, cioè 2,1 kPa. Sono valori ipotetici di confronto, non la selezione di due prodotti per questa caldaia.

Alla perdita della valvola si aggiungono quelle del resto del circuito. La verifica finale usa la curva della pompa e le caratteristiche del dispositivo, anche durante la regolazione. Con glicole cambiano le proprietà del fluido: il conteggio semplificato per acqua non basta. Il preventivo dovrebbe rendere verificabile questa scelta, senza trasformare il diametro dell’attacco nell’unico criterio.

Valvola singola o gruppo anticondensa completo

Una valvola singola può essere adatta quando il progetto prevede già pompa, strumenti e raccordi compatibili. Un gruppo di carico può riunire più componenti e rendere il montaggio più ordinato.

Non tutti i gruppi comprendono gli stessi accessori: controlla che cosa è incluso, dove sono misurate le temperature e quali ricambi saranno disponibili.

Il puffer conserva energia; la protezione anticondensa governa il ritorno. Una funzione non sostituisce l’altra. Anche una centralina può gestire una valvola motorizzata con logica di protezione, se prevista dal sistema: non è indispensabile aggiungere sempre una seconda valvola termostatica a un impianto già correttamente protetto.

La rimozione delle impurità è ancora un compito diverso. Un defangatore magnetico può proteggere i componenti dalla circolazione di particelle, ma non mantiene da solo la temperatura del ritorno. Chiedere quale funzione svolga ogni elemento evita acquisti doppi e aspettative sbagliate.

Se il puffer non si carica, che cosa far controllare

Il sintomo «l’accumulo rimane freddo» ha più spiegazioni possibili. Prima di sostituire la valvola, il tecnico dovrebbe osservare un ciclo e annotare temperature, stato della pompa e richiesta di calore.

Le misure sui tubi devono essere confrontabili: il tatto non distingue con precisione temperatura dell’acqua, isolamento e diversa conducibilità dei materiali.

Su smartphone puoi scorrere la tabella lateralmente. Le osservazioni orientano il controllo professionale: non identificano a distanza un guasto certo.

Tre temperature da non confondere

Il ritorno freddo dall’accumulo può essere molto diverso dall’acqua già miscelata che entra nella caldaia. Se si misura solo il primo, si può pensare che la protezione non funzioni quando sta invece svolgendo il suo lavoro.

Se si misura solo la mandata, si può ignorare un ritorno insufficiente. Vanno identificati tutti e tre i punti, annotando anche quando è stata fatta la lettura.

Una misura isolata subito dopo l’accensione non equivale al comportamento a regime. È utile portare all’assistenza una sequenza di osservazioni e i codici dei componenti, senza smontare il sensore o modificare i comandi per tentativi. Il confronto deve riguardare condizioni simili, non letture prese in fasi diverse.

Manutenzione e sicurezza senza interventi improvvisati

Lasciare accessibile la valvola aiuta ispezioni e interventi. Nei dispositivi che lo consentono, la sostituzione della cartuccia termostatica può cambiare la taratura; non significa che il tappo esterno sia una manopola da ruotare. Il ricambio deve essere compatibile con codice e versione, montato seguendo le istruzioni.

Le istruzioni della serie Caleffi consultata richiedono un impianto freddo e non in pressione per montaggio e smontaggio. L’utente non deve svitare tappi, allentare raccordi o chiudere vie idrauliche durante il funzionamento.

La verifica periodica si coordina con quella dell’apparecchio e dell’impianto; non si inventa una scadenza annuale della cartuccia valida per tutti i modelli.

L’anticondensa non è un dispositivo di smaltimento del calore in eccesso. Nei generatori a combustibile solido la gestione del surriscaldamento e dell’assenza di corrente deve essere prevista separatamente dal sistema. Non eliminare o intercettare i percorsi di sicurezza per facilitare una prova di funzionamento.

Per perdite, rumori insoliti o segnalazioni d’allarme, segui le indicazioni del manuale e chiedi assistenza. Con fumo nell’ambiente o un allarme di monossido, la priorità è la sicurezza delle persone e la procedura di emergenza, non il tentativo di regolare la valvola. Non aggiungere acqua fredda a un generatore surriscaldato per improvvisare un raffreddamento.

Che cosa deve comprendere il preventivo

Il prezzo del pezzo sul catalogo non è il costo del lavoro finito. Nel confronto chiedi se si tratta di valvola singola, gruppo completo o adeguamento di un circuito esistente.

Una proposta dovrebbe distinguere componente e cartuccia, raccordi, eventuale pompa, strumenti di misura, modifica delle tubazioni, isolamento, manodopera e prova finale, con imposte e voci escluse chiarite.

Per chiedere una valutazione iniziale bastano modello del generatore, problema osservato e fotografie utili dell’impianto. Sarà il professionista a raccogliere i dati tecnici necessari. Non serve decidere in anticipo una marca o un diametro; conviene ottenere prima una spiegazione della soluzione.

• Quale temperatura minima richiede il generatore e dove viene misurata?
• Quale dispositivo è proposto, con quale taratura e comportamento del bypass?
• Come sono state verificate portata, perdita di carico e pompa?
• Quali componenti restano e quali devono essere adeguati?
• Quale prova documenterà la carica dell’impianto e la protezione del ritorno?

A fine intervento conserva codici, istruzioni e schema aggiornato. Chiedi che siano mostrati i punti di misura e spiegata la normale sequenza di avviamento. Sapere perché il bypass inizialmente si scalda è più utile di ricevere una promessa generica di minori consumi: permette di riconoscere il funzionamento abituale e descrivere meglio eventuali anomalie.

Domande frequenti

Fonti e riferimenti

• Caleffi, valvola anticondensa serie 280, depliant 01223/20: principio di funzionamento, taratura, chiusura del bypass e metodo di scelta.
• Caleffi, istruzioni di installazione e manutenzione 28139: connessioni, modalità di impiego, accessibilità e sicurezza degli interventi.
• ESBE, scheda tecnica VTC300: comportamento delle porte, dimensionamento con pompa e considerazioni sul fluido.
• ESBE, valvole anticondensa VTC400: versioni a temperatura fissa e regolabile e condizioni tecniche dichiarate.
• ATMOS, indicazioni di installazione delle proprie caldaie: esempio di temperatura minima di ritorno richiesta dal costruttore e protezione separata dal surriscaldamento.
