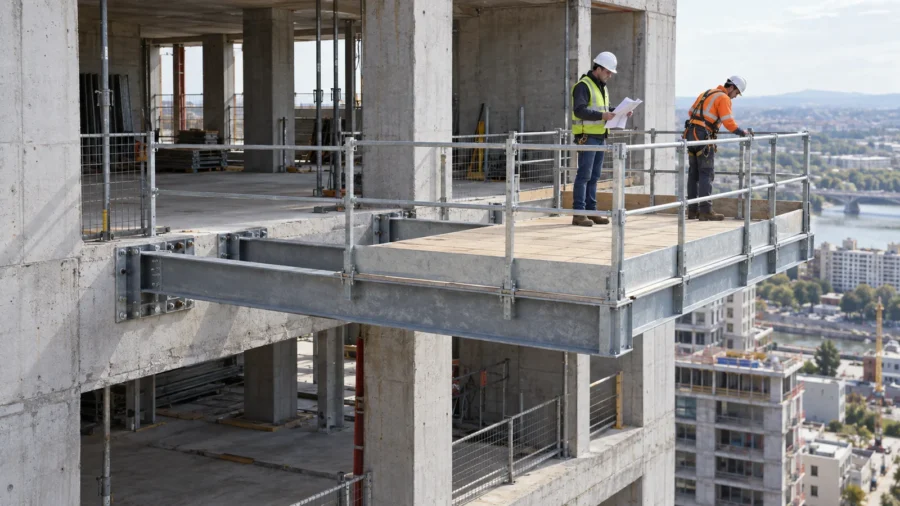

Il ponteggio a sbalzo, più precisamente ponte o impalcato a sbalzo, è un’opera provvisionale che sporge oltre il bordo dell’edificio e trasferisce i carichi a una parte stabile della costruzione senza appoggi verticali fino a terra. Non è una scorciatoia da montare quando il ponteggio ordinario costa troppo: l’articolo 127 del D.Lgs. 81/2008 lo ammette quando particolari esigenze non consentono ponti normali e richiede idonei procedimenti di calcolo, solidità e stabilità.

La sicurezza dipende dal sistema completo: struttura portante, tratto interno di contrasto, collegamenti, piano di lavoro, parapetti, accesso e supporto dell’edificio. La verifica deve seguire il percorso dei carichi dalla zona esterna fino alla struttura resistente.

Un ancorante molto robusto non rende sicura una soletta debole; una trave adeguata non compensa un parapetto incompleto o una sequenza di montaggio che espone alla caduta.

Che cos’è un ponte a sbalzo e quando può servire

Lo sbalzo diventa utile quando il suolo non può ricevere montanti oppure quando occorre superare un ostacolo: un passaggio carrabile, un corpo basso, una tettoia, un vuoto, un fronte con forte arretramento o una fase di costruzione nella quale il piano inferiore non offre ancora una base continua. Può anche costituire un ponte di sicurezza durante alcune lavorazioni strutturali. La sola presenza di un balcone, però, non autorizza a trasformarlo in appoggio.

Prima di sceglierlo bisogna dimostrare perché una soluzione normale, un ponteggio con travi di passo carraio, una piattaforma di lavoro elevabile o un’altra protezione collettiva non risponde meglio al caso.

La scelta nasce dall’ostacolo, non dalla preferenza di montaggio

Un passo carrabile può essere superato con una trave di ponteggio ordinario, mentre un vuoto profondo o una sagoma arretrata possono richiedere una vera partenza a sbalzo. Disegnare almeno due alternative rende visibili appoggi, interferenze, fasi esposte e area a terra. Lo sbalzo si giustifica quando risolve questi vincoli con un percorso dei carichi verificabile.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Soluzione Come porta i carichi Quando valutarla Errore da evitare
Ponte a sbalzo Travi o mensole trasferiscono azioni alla struttura dell’edificio Impossibilità motivata di impiegare ponti normali Affidarsi a contrappesi o supporti non verificati
Partenza a sbalzo di ponteggio fisso Una carpenteria di partenza sostiene montanti e piani superiori Ostacolo localizzato alla base o cambio di sagoma Trattarla come un semplice accessorio di catalogo
Mensola di allargamento Amplia localmente un ponteggio già portante Avvicinamento controllato al fronte di lavoro Confonderla con un intero ponte indipendente
Ponte sospeso È sostenuto dall’alto mediante organi di sospensione Facciate o opere con attrezzatura specifica Applicare regole e montaggio del ponte a sbalzo
PLE Braccio e telaio della macchina portano la piattaforma Intervento mobile o di durata limitata Usarla senza valutare terreno, ingombri e soccorso
Advertisement - Pubblicità

Normativa: articolo 127, Allegato XVIII e documenti di cantiere

Il riferimento centrale è il D.Lgs. 81/2008. L’articolo 122 impone adeguate opere provvisionali nei lavori oltre due metri; gli articoli 123-129 disciplinano montaggio, carichi, parapetti, ponti a sbalzo, sottoponti e opere nelle costruzioni in calcestruzzo. L’articolo 127 non fornisce uno schema universale: impone calcolo idoneo e garanzia di solidità e stabilità.

L’Allegato XVIII, nel testo coordinato anche con il correttivo del 2009, contiene prescrizioni specifiche per la configurazione tradizionale in legname. Indica, tra l’altro, tavole di almeno 4 cm e lunghe 4 m, traversi in legno di sezione 10 × 10 cm con distanza non superiore a 1,20 m, vincoli interni a parti stabili e divieto di affidare la stabilità a contrappesi. Questi valori non sono una ricetta per costruire qualsiasi sbalzo: descrivono una configurazione normativa e non sostituiscono il calcolo richiesto dall’articolo 127.

La Circolare del Ministero del Lavoro n. 30/2006, emanata nel quadro normativo precedente, distingue i ponti a sbalzo dai ponteggi metallici fissi ai fini degli specifici obblighi allora esaminati su PiMUS e formazione. Non bisogna ricavarne che basti un montaggio informale: restano valutazione dei rischi, progetto e calcoli, POS e PSC quando applicabili, sorveglianza, formazione e addestramento coerenti con attività e attrezzature.

Quando l’opera è invece una partenza a sbalzo di un ponteggio fisso, il confronto con autorizzazione ministeriale, libretto, schema-tipo e progetto diventa decisivo. La guida al PiMUS per ponteggi fissi spiega il perimetro di quel documento, che non va esteso o escluso soltanto in base al nome usato in cantiere.

Il rilievo viene prima del disegno

Il progettista deve conoscere geometria reale, lavorazioni, persone, materiali, accesso e struttura di supporto. Servono quote del bordo, spessori, stratigrafie, posizione di travi e pilastri, aperture, degradi, armature e impianti nascosti. Una soletta piena, un solaio laterocementizio, un balcone o una muratura non offrono lo stesso materiale base né la stessa capacità di ricevere azioni concentrate.

Un foro esplorativo può cambiare tutto il dettaglio

Una soletta descritta come piena può nascondere alleggerimenti, riprese o impianti proprio dove si pensava di fissare la carpenteria. Saggi, rilievo delle armature e documenti esistenti devono convergere prima di quotare i vincoli. Spostare un ancorante in cantiere per evitare un ferro non è una correzione neutra: cambia distanze, leve e materiale resistente.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Dato Che cosa rilevare Perché cambia il progetto
Geometria Aggetto, larghezza, quota, varchi e interferenze Determina leve, ingombri e accessi
Uso Numero di addetti, lavorazione, attrezzi e materiali Definisce carichi e combinazioni
Supporto Materiale, spessore, armature, bordi e stato Condiziona appoggi, ancoranti e ripartizione
Ambiente Vento, esposizione, teli, urti e area sottostante Introduce azioni orizzontali e rischi verso terzi
Sequenza Come si installano travi, piano e parapetti Individua le fasi senza protezione collettiva
Emergenza Accesso, recupero e sospensione di un operatore Rende attuabile il piano di soccorso

Struttura e percorso dei carichi

Lo schema resistente comprende parte sporgente, tratto interno o mensola, punti di vincolo, ripartitori e struttura dell’edificio. Il carico verticale esterno produce un momento al bordo. In una lettura elementare, una forza F applicata alla distanza L genera M = F × L: raddoppiare l’aggetto raddoppia il momento a parità di forza. Il calcolo reale considera carichi distribuiti, peso proprio, persone, materiali, azioni dinamiche, vento, eccentricità e combinazioni.

Il vincolo deve equilibrare rotazione, scorrimento e sollevamento. Per questo il progetto controlla trave o mensola, collegamenti, appoggi, materiale base e comportamento globale. Non è corretto dimensionare soltanto il bullone più visibile. Gli ancoraggi sono sistemi formati da materiale base, ancorante ed elemento fissato, come chiarisce la documentazione INAIL sugli ancoraggi.

Le azioni ambientali e i criteri di verifica strutturale vanno definiti dal tecnico in relazione all’opera e alla durata. Il D.M. 17 gennaio 2018 sulle Norme tecniche per le costruzioni costituisce il riferimento nazionale generale per azioni e sicurezza strutturale. Teli, reti, cartelli o protezioni piene possono aumentare molto l’azione del vento e non devono essere aggiunti dopo il calcolo come accessori neutri.

Caso pratico: raddoppiare l’aggetto raddoppia il momento, non il solo ingombro

Con un carico concentrato illustrativo di 4 kN, portare la distanza dal bordo da 1 a 2 metri fa crescere il momento elementare da 4 a 8 kNm. Nella realtà si sommano peso proprio, carichi distribuiti, dinamica e vento, ma l’esempio mostra perché pochi decimetri non possono essere assorbiti spostando semplicemente le tavole verso l’esterno.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Verifica Domanda tecnica Possibile criticità
Flessione e taglio Le travi resistono alle combinazioni previste? Sezione insufficiente o luce reale maggiore
Deformazione Il piano resta utilizzabile senza rotazioni eccessive? Impalcato inclinato e giunti sollecitati
Vincoli Sollevamento e scorrimento sono impediti? Collegamenti non pretesi o supporto fragile
Materiale base Calcestruzzo, acciaio o muratura ricevono le reazioni? Rottura del bordo, punzonamento o estrazione
Stabilità laterale Controventi e collegamenti impediscono sbandamento? Instabilità fuori piano e torsione
Vento Esposizione e superfici schermanti sono modellate? Azioni orizzontali sottostimate

Appoggi e ancoraggi: perché i contrappesi non bastano

La configurazione tradizionale richiamata dall’Allegato XVIII lega i traversi all’interno mediante robusti correnti contrastati su parti stabili e vieta l’impiego di contrappesi come mezzo di stabilità. Nelle soluzioni in acciaio progettate ad hoc, il principio resta quello di un vincolo positivo e verificabile: piastre, tiranti, morsetti o ancoranti devono appartenere allo schema calcolato e trasferire le reazioni a elementi capaci.

Blocchi sciolti, sacchi, bancali o materiale accatastato non sono un vincolo affidabile: possono essere rimossi, spostarsi, degradarsi e non definiscono una connessione meccanica. Anche forare senza rilievo è pericoloso, perché si possono intercettare armature, trefoli o impianti e ridurre le distanze dal bordo. Installazione, coppie di serraggio, profondità, pulizia del foro e controlli devono seguire progetto e documentazione del sistema.

Il vincolo deve restare riconoscibile dopo il montaggio

Piastre nascoste, tiranti coperti e serraggi privi di riferimento rendono difficile verificare ciò che trattiene lo sbalzo. Il dettaglio esecutivo deve attribuire un codice a ogni vincolo e indicare accessibilità, controllo e criterio di accettazione. Una fotografia con posizione, misura e riferimento al disegno documenta molto più di una vista generale della piattaforma finita.

Piano di lavoro, parapetti e accesso

Il piano deve essere continuo, stabile, antisdrucciolevole e fissato contro sollevamento o scorrimento. Aperture, dislivelli e passaggi tra edificio e piattaforma vanno chiusi o protetti. Materiali e attrezzi devono essere limitati a quanto previsto: l’articolo 124 vieta il deposito sulle impalcature salvo quello temporaneo necessario e impone di restare sotto la capacità resistente.

I lati verso il vuoto richiedono parapetto robusto e mantenuto in efficienza, con tavola fermapiede e geometria coerente con la normativa applicabile. Le protezioni collettive hanno priorità; la pagina INAIL su parapetti provvisori e reti di sicurezza ne chiarisce funzione e rapporto con il rischio di caduta.

L’accesso non può obbligare a scavalcare il parapetto o a sganciarsi sul bordo. Se durante il montaggio una protezione collettiva non è ancora operativa, procedura, ancoraggi per i DPI, tirante d’aria, effetto pendolo e recupero dell’addetto devono essere definiti prima. Il cordino agganciato a un elemento non verificato della stessa struttura in montaggio crea soltanto un’apparenza di sicurezza.

Montaggio: una sequenza progettata, non improvvisata

  1. delimitare l’area sottostante e controllare interferenze, meteo e accessi;
  2. verificare quote, supporti e corrispondenza con elaborati e componenti;
  3. installare appoggi, travi o mensole e i vincoli interni nella sequenza prevista;
  4. completare controventi e collegamenti senza caricare lo sbalzo incompleto;
  5. posare e bloccare il piano, poi completare parapetti e fermapiedi;
  6. realizzare l’accesso protetto ed eventuali sistemi di arresto o trattenuta;
  7. eseguire controllo iniziale, registrarlo e autorizzare l’uso;
  8. rimuovere le protezioni solo con sequenza inversa e area nuovamente segregata.

Il preposto sorveglia montaggio e smontaggio dell’opera provvisionale. Le persone incaricate devono conoscere componenti, procedura, rischi di caduta e piano di emergenza. Sollevare un elemento dall’esterno, spostare un vincolo o aprire un parapetto sono fasi di lavoro da pianificare, non gesti accessori.

La fase più critica può precedere la piattaforma completa

La verifica dell’opera finita non copre il momento in cui si installano la prima trave, il primo impalcato o il parapetto esterno. Per ciascuna fase il metodo deve indicare posizione dell’addetto, protezione già disponibile, attrezzi, sollevamento e recupero. Se il sistema anticaduta dipende dallo stesso elemento non ancora fissato, la sequenza deve essere riprogettata.

Advertisement - Pubblicità

Controlli prima dell’uso e durante il cantiere

Il verbale iniziale deve rendere riconoscibile l’opera: ubicazione, elaborato di riferimento, componenti, vincoli, esito dei controlli, limitazioni e responsabili. Si ripete il controllo dopo modifiche, urti, eventi meteorologici significativi, sospensione prolungata o segnali di cedimento. Un cartello con la portata non sostituisce il controllo e non autorizza concentrazioni di materiale.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Elemento Controllo Segnale di arresto
Supporto Fessure, distacchi, deformazioni e infiltrazioni Nuovo degrado presso appoggi o ancoraggi
Vincoli Posizione, serraggio, giochi e corrosione Bullone allentato, piastra deformata o foro danneggiato
Travi e controventi Linearità, collegamenti e urti Inflessione anomala o elemento mancante
Impalcato Continuità, fissaggio, pulizia e carichi Tavola mobile, apertura o accumulo non previsto
Parapetti Completezza e fissaggio Corrente, intermedio o fermapiede rimosso
Ambiente Vento, ghiaccio, pioggia e area sottostante Condizione oltre i limiti operativi

Quali elaborati devono accompagnare l’opera

Il fascicolo tecnico dovrebbe comprendere rilievo, relazione di calcolo, piante e sezioni quotate, materiali e componenti, dettagli dei vincoli, carichi ammessi, sequenza di montaggio e smontaggio, accesso, protezioni, controlli e gestione dell’emergenza. POS e PSC, quando dovuti, devono essere coerenti con geometria e fasi reali. Manuali, dichiarazioni e schede degli ancoranti completano ma non sostituiscono il progetto.

Il disegno deve mostrare anche ciò che normalmente sfugge: tratto interno delle travi, distanza dai bordi, zone vietate al deposito, percorso protetto dell’operatore e segregazione a terra. Fotografie datate dopo il montaggio aiutano a confrontare opera ed elaborati e rendono riconoscibili successive trasformazioni.

La zona vietata al deposito è un dato strutturale

Indicare soltanto la portata totale consente di concentrare sacchi o detriti all’estremità, dove la leva è maggiore. Il disegno deve distinguere carichi uniformi, concentrati e zone non caricabili, traducendoli in segnali leggibili sul piano. Il controllo durante l’uso verifica quindi non solo quanto materiale c’è, ma dove viene appoggiato.

Come stimare i costi

Un prezzo a metro quadrato è poco affidabile per un’opera speciale. Il costo nasce da rilievo e progetto, carpenteria o componenti, eventuali prove sul supporto, trasporto e sollevamento, montaggio, protezioni collettive, occupazione e segregazione, verifiche periodiche, modifiche e smontaggio. Va inoltre separato il costo dell’opera provvisionale dagli oneri della sicurezza non soggetti a ribasso quando il contratto lo richiede.

Per confrontare preventivi si può usare la somma Ctot = Cprogetto + Ccomponenti + Cmontaggio + Cuso + Ccontrolli + Csmontaggio. Ogni voce deve indicare quantità e confini: numero di mensole o travi, metri di parapetto, durata, accessi, mezzi di sollevamento, ripristino dei fori e gestione delle varianti. Un’offerta economica che non descrive vincoli e supporto non è confrontabile con un progetto completo.

Errori frequenti da evitare

  • chiamare “mensola” un’intera partenza a sbalzo per sottrarla al progetto;
  • usare contrappesi mobili al posto di collegamenti positivi;
  • verificare la carpenteria ma non solaio, bordo o muratura che ricevono le reazioni;
  • aggiungere teli, argani o materiale dopo il calcolo;
  • aprire il parapetto senza una procedura alternativa di protezione;
  • concentrare laterizi, malta o demolizioni all’estremità dello sbalzo;
  • confondere assenza dello specifico PiMUS con assenza di documentazione e addestramento;
  • modificare appoggi e vincoli senza autorizzazione del progettista;
  • smontare prima i collegamenti che garantiscono la stabilità residua.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti sul ponteggio a sbalzo

Quando è consentito un ponte a sbalzo?

Quando particolari esigenze non permettono ponti normali e la soluzione, calcolata, garantisce solidità e stabilità.

Ponte a sbalzo e ponteggio a sbalzo sono la stessa cosa?

Nel linguaggio corrente spesso sì, ma va distinta l’opera dell’articolo 127 dalla partenza a sbalzo di un ponteggio fisso.

Serve sempre un progetto?

L’articolo 127 richiede idonei procedimenti di calcolo; geometria, vincoli, supporto, carichi e sequenza devono risultare da elaborati tecnici.

Si possono usare contrappesi?

L’Allegato XVIII vieta di affidare la stabilità del ponte a sbalzo a contrappesi; servono vincoli positivi progettati.

Il balcone può sostenere lo sbalzo?

Non per semplice supposizione: struttura, stato, armature, bordo e reazioni devono essere rilevati e verificati.

Il PiMUS è sempre obbligatorio?

Dipende dalla reale attrezzatura. Il ponte a sbalzo specifico è distinto dal ponteggio fisso; una partenza speciale di quest’ultimo ricade invece nel suo sistema documentale.

Quali carichi vanno considerati?

Peso proprio, persone, attrezzi, materiali, azioni dinamiche, vento, eccentricità e fasi transitorie pertinenti.

Si può aggiungere un telo dopo il montaggio?

Solo se progetto e limiti operativi considerano la maggiore superficie esposta al vento e i nuovi collegamenti.

Come si accede alla piattaforma?

Con un percorso progettato e protetto che non obblighi a scavalcare parapetti o attraversare un bordo scoperto.

Quando bisogna sospendere l’uso?

In presenza di deformazioni, giochi, vincoli alterati, supporto fessurato, parapetti incompleti o meteo oltre i limiti stabiliti.

Che cosa deve indicare il cartello?

Identificazione e limiti utili, ma il cartello non sostituisce progetto, verbale di controllo e istruzioni agli utilizzatori.

Come si confrontano due preventivi?

Confrontando lo stesso perimetro: progetto, componenti, montaggio, durata, controlli, mezzi, smontaggio e ripristini.
