Il collettore dell’impianto di riscaldamento non è un semplice raccordo con molte uscite. Deve distribuire a ogni circuito la portata necessaria, consentire intercettazione e bilanciamento e rendere leggibili mandata e ritorno. Se viene scelto soltanto contando le derivazioni, l’impianto può avere stanze fredde, rumori, portate instabili o attuatori che aprono e chiudono senza ottenere il comfort previsto.

Il termine “collettore” indica inoltre componenti differenti. In un appartamento può essere la coppia di barre che alimenta radiatori o circuiti radianti; in centrale termica può essere un distributore di zone con gruppi di pompaggio; in altri schemi può integrare una separazione idraulica. Queste soluzioni non sono intercambiabili: cambiano diametri, portate, pressioni, temperature, isolamento e logica di regolazione.

La scelta corretta parte dai carichi dei locali e dallo schema, trasforma le potenze in portate, calcola le perdite di carico e individua il circuito più sfavorito. Solo dopo si definiscono corpo, attacchi, valvole, flussometri, comandi elettrotermici, gruppo di miscelazione e cassetta. Vediamo come leggere il sistema e quali dati chiedere a progettista e installatore.

Che cos’è il collettore e come funziona

In uno schema domestico a distribuzione radiale, una barra riceve l’acqua di mandata dal generatore e la ripartisce nelle derivazioni; una seconda barra raccoglie i ritorni e li riporta alla macchina. Ogni coppia di attacchi corrisponde a un circuito: un radiatore, una zona o un anello di pavimento, parete o soffitto radiante. La funzione idraulica è creare punti ordinati di distribuzione e raccolta, non generare calore.

Le valvole integrate possono intercettare un circuito e imporre una resistenza controllata per limitarne la portata. Nei modelli radianti i misuratori mostrano normalmente litri al minuto e gli attuatori sul ritorno aprono o chiudono la valvola su comando del termostato. Sfiati, rubinetti di carico e scarico, termometri e valvole principali completano il gruppo quando previsti.

Mandata e ritorno devono essere identificati sul progetto e sul componente. Non si decide dal solo colore dei cappucci: alcuni sistemi collocano i flussometri sulla mandata e gli attuatori sul ritorno, ma occorre seguire frecce, scheda e assemblaggio del produttore. Montare un flussometro nel verso sbagliato può falsare la lettura o impedirne il funzionamento.

Advertisement - Pubblicità

Collettore di appartamento, radiante e centrale termica

La coppia per radiatori o piccoli terminali

La distribuzione a collettore dei radiatori porta due tubi dedicati a ciascun terminale. Facilita l’intercettazione del singolo ramo, limita i giunti nascosti e rende chiaro il percorso, ma richiede più tubo rispetto a una rete ramificata. La regolazione può avvenire con detentori sul collettore, valvole sul radiatore o dispositivi di preregolazione coordinati.

Il collettore per sistemi radianti

Il collettore radiante gestisce circuiti di tubo più lunghi e portate contenute, spesso visualizzate dai flussometri. Può integrare attuatori di zona e un gruppo di miscelazione quando la temperatura disponibile a monte è superiore a quella prevista dalle superfici. La serie UNI EN 1264 riguarda i sistemi radianti idronici integrati e include requisiti di progettazione e installazione; il collettore va scelto nel sistema dichiarato, non isolatamente.

Il collettore di centrale e il separatore-collettore

In centrale termica un collettore di maggiore sezione può alimentare zone con pompe e temperature diverse. Se integra una camera di separazione, disaccoppia idraulicamente circuito primario e secondari: le portate possono differire senza costringere una pompa a imporre il proprio funzionamento alle altre. Un normale collettore di appartamento non svolge automaticamente questa funzione.

Scorri orizzontalmente per leggere tutta la tabella.

Tipo Circuiti serviti Dotazioni tipiche Dato decisivo
Collettore per radiatori Derivazioni radiali verso singoli terminali Intercettazione e preregolazione Portata totale e per ramo
Collettore radiante Anelli a pavimento, parete o soffitto Flussometri, valvole, attuatori, sfiato e scarico Portata e perdita di carico di ogni anello
Gruppo con miscelazione Zona a temperatura inferiore alla primaria Miscelatrice, circolatore, sonde e limiti Temperatura richiesta e autorità della valvola
Collettore di centrale Più zone o gruppi di pompaggio Derivazioni di grande diametro e isolamento Somma o contemporaneità delle portate
Separatore-collettore Primario e più circuiti secondari Camera di separazione, sfiato e scarico Equilibrio fra portate primarie e secondarie

Componenti: che cosa deve esserci davvero

Un collettore premontato può sembrare completo, ma la distinta va letta pezzo per pezzo. Servono due barre dimensionate, attacchi compatibili con i tubi, staffe che mantengano gli interassi, valvole di intercettazione a monte e dispositivi di regolazione sui rami. I gruppi di testa possono includere sfogo aria e riempimento/scarico; non tutti i kit li comprendono.

I flussometri consentono una lettura diretta soltanto nel campo dichiarato e nella posizione prescritta. Non sostituiscono il calcolo: indicano la portata presente, mentre il valore obiettivo deriva dalla potenza del circuito e dal salto termico. Le valvole di preregolazione senza scala trasparente si impostano invece con curve o tabelle che collegano giri, Kv, portata e differenza di pressione.

Gli attuatori elettrotermici sono piccoli comandi lenti, normalmente aperti o normalmente chiusi a seconda del modello. Tensione, filettatura, corsa, forza e logica devono coincidere con valvole e centralina. Togliere un attuatore non significa necessariamente aprire la valvola: dipende dalla posizione di riposo e dal dispositivo sottostante.

Ottone, acciaio inox o tecnopolimero

Ottone, acciaio inox e tecnopolimero possono essere tutti idonei se corpo, tenute e raccordi sono dichiarati per fluido, pressione e temperatura di progetto. L’ottone è compatto e diffuso; l’acciaio inox offre buona resistenza e sezioni regolari; il tecnopolimero riduce peso e conduzione termica e può integrare funzioni modulari. Il materiale, da solo, non definisce qualità idraulica o durata.

Vanno controllati pressione massima, campo di temperatura, percentuale ammessa di glicole, compatibilità chimica, interasse delle derivazioni e disponibilità futura di ricambi. Mescolare componenti di famiglie diverse può creare problemi di tenuta o corsa degli attuatori anche quando le filettature sembrano avvitarsi.

Per impianti che lavorano anche in raffrescamento servono isolamento continuo e gestione della condensa su barre, valvole e raccordi. Una cassetta non coibentata nascosta in parete non impedisce la formazione d’acqua se la superficie scende sotto il punto di rugiada.

Come calcolare la portata di ogni circuito

La portata deriva dalla potenza che il circuito deve trasferire e dalla differenza di temperatura prevista tra mandata e ritorno. Per l’acqua si usa la relazione pratica P = 1,163 × q × ΔT, dove P è in kW, q in m³/h e ΔT in kelvin. Invertendola, q = P/(1,163 × ΔT). Il valore è una condizione di progetto, non la lettura da imporre a qualsiasi impianto.

Un radiatore o una zona che deve fornire 1,2 kW con ΔT acqua di 10 K richiede circa 0,103 m³/h, cioè 103 l/h. Un circuito radiante da 1,2 kW progettato con ΔT 5 K richiede circa 0,206 m³/h, cioè 3,4 l/min. La stessa potenza, con salto dimezzato, richiede una portata doppia.

Per un collettore con sei circuiti non si moltiplica automaticamente la portata maggiore per sei. Si calcola ciascun ramo e si valuta la contemporaneità prevista dallo schema. Se i sei rami richiedono 80, 95, 110, 120, 140 e 160 l/h e possono funzionare insieme, la barra riceve 705 l/h. Valvole principali, tubazione di alimentazione e circolatore devono essere verificati su quel valore e sulla perdita di carico.

Scorri orizzontalmente per leggere tutta la tabella.

Potenza circuito ΔT acqua Portata calcolata Lettura pratica
0,8 kW 5 K 0,138 m³/h 2,3 l/min
1,2 kW 5 K 0,206 m³/h 3,4 l/min
1,2 kW 10 K 0,103 m³/h 103 l/h
2,0 kW 10 K 0,172 m³/h 172 l/h
8,0 kW complessivi 10 K 0,688 m³/h 688 l/h

Prima di usare la formula serve un carico attendibile. La potenza nominale di un radiatore cambia con la temperatura media dell’acqua; la resa di un pavimento dipende da passo, superficie e stratigrafia. I criteri generali sono illustrati nella guida ai pannelli radianti, mentre il valore definitivo deve provenire dal progetto del sistema specifico.

Advertisement - Pubblicità

Diametro, attacchi e perdita di carico

Il numero di uscite non determina la sezione della barra. Occorre verificare la portata complessiva, la velocità ammessa e la perdita di carico attraverso collettore, valvole e raccordi. Un corpo da 1 pollice può essere corretto in un impianto e restrittivo in un altro; le diciture 1”, 1 1/4” o 3/4” descrivono attacchi, non garantiscono una portata universale.

Il coefficiente Kv esprime, per l’acqua, la portata in m³/h che produce una perdita di 1 bar a valvola nella posizione dichiarata. In forma semplificata, Δp = (q/Kv)² in bar. Con 1,2 m³/h e Kv 6 la perdita è 0,04 bar, cioè circa 4 kPa. La perdita del collettore va sommata a tubo, raccordi, terminale e organi di regolazione.

Le derivazioni possono usare Eurocono 3/4”, filetti piani, raccordi a compressione o sistemi proprietari. “Eurocono” non significa che qualunque adattatore sia compatibile: profilo di tenuta, diametro e spessore del tubo, inserto, ogiva e coppia di serraggio devono appartenere al sistema previsto. Per i tubi multistrato si controllano classe di applicazione e raccordo esatto, non solo la misura esterna.

Come si sceglie il circolatore rispetto al collettore

La pompa non si dimensiona sommando le perdite di tutti i circuiti paralleli. Deve fornire la portata complessiva nel punto di lavoro e una prevalenza sufficiente per il percorso più sfavorito, includendo alimentazione, collettore, valvole, raccordi, anello e terminale. Gli altri rami vengono bilanciati aggiungendo la resistenza necessaria, così nessuno riceve una portata eccessiva.

Esempio con quattro circuiti paralleli

Immaginiamo quattro rami da 120, 150, 180 e 210 l/h. La portata totale simultanea è 660 l/h. Se le perdite complessive calcolate dei rami, compreso il tratto comune, sono rispettivamente 12, 16, 20 e 24 kPa, il punto di progetto della pompa è circa 0,66 m³/h a 24 kPa, prima delle verifiche previste. I primi tre rami vanno regolati perché operino allo stesso differenziale disponibile del quarto.

Scegliere il circolatore sulla sola portata o sulla sola prevalenza massima non garantisce quel punto. Si legge la curva della velocità o della modalità elettronica selezionata e si considera come cambierà quando gli attuatori chiudono. Una pressione differenziale troppo alta sulle valvole genera rumore e altera l’autorità di regolazione; una troppo bassa lascia a corto i circuiti lunghi.

Negli impianti con separatore idraulico esistono almeno un circuito primario e uno secondario. Ogni pompa si verifica sulla propria rete e le temperature dipendono dal rapporto tra le portate. Il separatore evita l’interferenza diretta, ma non sostituisce calcolo, bilanciamento o controllo della temperatura.

Quante derivazioni scegliere

Si conta un’uscita per ogni circuito effettivo e si verifica l’eventuale necessità di una riserva. Un locale grande può avere due anelli radianti; un radiatore può essere alimentato da una propria coppia; due terminali non vanno uniti sulla stessa derivazione per comodità se il progetto richiede regolazione separata. La riserva va tappata con componenti idonei e deve restare accessibile.

Il numero di circuiti influenza larghezza della cassetta, spazio per gli attuatori e raggi di curvatura. Prima di ordinare si sovrappongono ingombro reale del gruppo, valvole di testa, termometri, centralina, morsetti e tubi. Un collettore da dodici vie può entrare nominalmente nella nicchia ma diventare impossibile da serrare o manutenere.

Schema diretto o con gruppo di miscelazione

Distribuzione diretta

Se generatore e terminali lavorano alla stessa temperatura di progetto, il collettore può essere alimentato direttamente, purché pompa, portata minima e regolazione siano compatibili. È una soluzione frequente con pompa di calore e solo sistemi a bassa temperatura. “Diretto” non significa privo di valvole, protezioni, sfiato o bilanciamento.

Miscelazione per temperature differenti

Quando a monte circola acqua più calda di quella ammessa nel pavimento, un gruppo miscela parte del ritorno con la mandata e alimenta i circuiti alla temperatura controllata. Valvola, circolatore e sensori devono essere dimensionati come un insieme. Una miscelatrice troppo grande può avere poca autorità e regolazione instabile; una troppo piccola introduce perdita e non garantisce la portata.

Se nello stesso edificio convivono radiatori e pannelli, le due temperature richiedono circuiti coordinati. Non basta aggiungere una valvola termostatica davanti al collettore. Il progettista verifica schema primario, pompe, separazione, sicurezze e ritorni. L’integrazione con una pompa di calore richiede attenzione anche a portata minima, volume d’acqua e logica degli sbrinamenti.

Dove installare collettore e cassetta

La posizione dovrebbe ridurre le lunghezze, consentire percorsi ordinati e restare accessibile per lettura, spurgo, regolazione e sostituzione degli attuatori. Una zona centrale può equilibrare meglio gli anelli, ma non deve compromettere struttura, isolamento acustico o compartimentazioni. Bagni, vani tecnici e disimpegni sono frequenti; dentro mobili fissi o dietro rivestimenti non smontabili la manutenzione diventa problematica.

La cassetta deve offrire profondità per raccordi e raggi del tubo, ventilazione compatibile con gli attuatori e protezione durante il cantiere. Non si piega il tubo oltre il raggio ammesso per far chiudere lo sportello. I collegamenti vanno sostenuti: il collettore non deve portare il peso o la spinta di fasci non fissati.

In raffrescamento, la continuità della barriera al vapore è determinante. In riscaldamento si limita la dispersione verso cavità e locali non serviti. Eventuali scarichi di sicurezza o condensa non vanno improvvisati nella parete; il progetto definisce come rendere visibile una perdita e proteggere finiture e impianti elettrici vicini.

Posa dei circuiti e identificazione

Mandata e ritorno di ogni circuito devono arrivare senza torsioni, con tubo tagliato perpendicolarmente e calibrato quando il sistema lo richiede. Inserto, ogiva e dado si montano secondo la sequenza del produttore. Sigillante o nastro non vanno aggiunti su sedi che tengono con cono, guarnizione o O-ring.

Ogni coppia si etichetta con locale, circuito e funzione prima che massetti o tracce nascondano il percorso. Sono utili planimetria “as built”, lunghezza dell’anello, diametro, portata di progetto e posizione di regolazione. Le etichette generiche “camera” non bastano se esistono più camere o due circuiti nello stesso ambiente.

Nei sistemi radianti i circuiti devono rispettare lunghezze e perdite previste. Accorciare molto un anello senza ricalcolare la preregolazione gli permette di sottrarre portata a quelli lunghi. La distribuzione non si corregge lasciando tutti i flussometri completamente aperti.

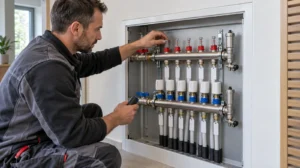

Regolazione e bilanciamento passo per passo

Impostare le portate di progetto

Con tutti i circuiti disponibili e l’impianto pulito, si porta il circolatore nella condizione di progetto e si apre la regolazione. Si impostano le portate partendo dai valori calcolati, non cercando di rendere uguali i galleggianti. Un locale con carico maggiore o ΔT minore può richiedere più litri al minuto di un altro.

La regolazione di un ramo influenza gli altri. Dopo il primo giro si attendono condizioni stabili, si rileggono tutte le portate e si corregge. Se il flussometro non raggiunge il valore con valvola aperta, aumentare a caso la pompa può generare rumore altrove: si controllano perdita del circuito, aria, filtro, valvole principali, prevalenza disponibile e campo del misuratore.

Coordinare attuatori, termostati e pompa

L’attuatore esegue la richiesta della zona, mentre il bilanciamento limita la portata massima quando la zona è aperta. Se quasi tutti i circuiti chiudono, generatore e pompa devono gestire la portata residua: possono servire logiche di arresto, regolazione a pressione differenziale, by-pass progettato o volume minimo. Un by-pass sempre aperto e non tarato può però ricircolare acqua senza riscaldare i locali.

La centralina deve rispettare tensioni, tempi di apertura e consenso al generatore. La posizione delle sonde ambiente resta essenziale: la guida al termostato della caldaia spiega perché sole, correnti o fonti locali falsino la richiesta.

Riempimento, sfiato, prova e messa in servizio

  1. Verificare che collettore, raccordi e tubi corrispondano a progetto e schede.
  2. Chiudere i circuiti non coinvolti e riempire o risciacquare un anello alla volta, seguendo la procedura del sistema.
  3. Espellere l’aria senza usare pressioni superiori ai limiti del componente più debole.
  4. Eseguire la prova di tenuta con fluido, pressione, durata e registrazione previste.
  5. Controllare ogni raccordo prima di chiudere cassette, tracce o massetti.
  6. Impostare pompa, temperature, portate e preregolazioni di progetto.
  7. Provare ogni termostato e attuatore, verificando corrispondenza con il circuito etichettato.
  8. Registrare valori iniziali e consegnare schema, prova e istruzioni al committente.

La UNI EN 14336:2025 disciplina installazione e messa in servizio degli impianti idronici nel proprio campo di applicazione. La prova del circuito radiante va coordinata anche con le prescrizioni del sistema e con le lavorazioni del massetto. Non si usa il solo manometro della caldaia come verbale di collaudo.

Advertisement - Pubblicità

Problemi tipici e diagnosi dal collettore

Scorri orizzontalmente per leggere tutta la tabella.

Sintomo Cause compatibili Controllo prioritario Intervento da non improvvisare
Flussometro a zero Valvola chiusa, attuatore, aria, sporco o pompa ferma Comando, apertura, pressione e spurgo del singolo ramo Forzare il galleggiante con utensili
Un circuito resta freddo Portata bassa, scambio insufficiente, tubo ostruito o zona errata Portata, mandata/ritorno e corrispondenza etichetta Aumentare tutta la mandata
Rumore o fischio Velocità alta, valvola strozzata, aria o differenziale elevato Prevalenza, posizione valvole e presenza d’aria Chiudere altri circuiti a caso
Portate che cambiano molto Pompa non regolata, attuatori in movimento o scarso bilanciamento Condizione di prova e logica della pompa Tarare durante aperture casuali
Perdita sul raccordo Tubo fuori asse, componente incompatibile, serraggio o guarnizione Depressurizzare e identificare la sede di tenuta Serrare con impianto caldo e in pressione
Mandata calda e ritorni freddi Portata insufficiente o zone tutte chiuse Somma delle portate e consenso attuatori Sostituire subito il generatore

Una bolla può bloccare un anello anche se lo sfiato automatico del collettore sembra funzionare. Il riempimento selettivo crea una velocità sufficiente a trascinare l’aria; aprire tutto insieme spesso la sposta senza espellerla. Se il problema ritorna, si cercano ingressi d’aria, pressione errata o produzione di gas per fenomeni corrosivi.

Depositi e magnetite possono rendere opachi o immobili i flussometri e limitare valvole e circuiti. Il lavaggio dell’impianto di riscaldamento va deciso dopo diagnosi, usando metodo e prodotti compatibili; smontare e pulire un solo misuratore non risolve la contaminazione dell’intera rete.

Pressione, acqua tecnica e manutenzione

La pressione di riempimento dipende da altezza statica, vaso di espansione e indicazioni del generatore. Non va aumentata per ottenere più portata: la circolazione dipende dalla differenza di pressione della pompa e dalle resistenze del circuito. Se il valore a freddo varia o la valvola di sicurezza scarica, occorre verificare il sistema seguendo la guida sulla pressione della caldaia.

La UNI 8065:2019 riguarda le caratteristiche e il trattamento dell’acqua negli impianti di climatizzazione. Reintegri frequenti introducono ossigeno e sali; glicole e inibitori non si aggiungono senza verificare concentrazione, compatibilità e necessità. Materiali differenti, permeazione dell’ossigeno e residui di posa possono accelerare depositi e corrosione.

La manutenzione comprende ispezione di perdite, esercizio delle valvole, controllo delle letture, verifica degli attuatori e pulizia secondo manuale. Le posizioni iniziali vanno annotate prima di modificare una taratura. Un flussometro scolorito può restare leggibile, mentre uno bloccato richiede messa in sicurezza e ricambio compatibile.

Quanto costa il collettore e che cosa incide

Il prezzo varia molto più del numero di uscite. Una coppia semplice per pochi radiatori può costare alcune centinaia di euro installata; un gruppo radiante completo di flussometri, attuatori, centralina, cassetta e miscelazione può superare ampiamente il migliaio. Nei sistemi di centrale con separazione, pompe e coibentazione si entra in un’altra classe di fornitura.

Per una valutazione editoriale orientativa, il solo collettore domestico può collocarsi indicativamente fra 100 e 450 euro, una cassetta fra 60 e 200 euro, gli attuatori fra 20 e 60 euro per circuito e un gruppo di miscelazione fra 250 e 800 euro. Manodopera, raccordi, centralina, lavaggio, prove e opere murarie restano separati. Modello, materiale, numero di vie e dotazioni possono portare fuori da questi intervalli.

Un preventivo economico che omette bilanciamento e collaudo può costare più di un gruppo completo. Occorre distinguere fornitura, posa, regolazione, documenti e ripristini, specificando se i valori di progetto saranno consegnati e verificati in esercizio.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Che cosa chiedere nel preventivo

  • schema con mandata, ritorno, generatore, pompe, zone e temperature;
  • potenza e portata di progetto di ogni circuito e portata totale;
  • marca, serie, materiale, numero di vie, attacchi e campo di esercizio;
  • flussometri o curve di preregolazione e valori iniziali impostati;
  • attuatori, tensione, logica normalmente aperta o chiusa e centralina;
  • eventuale gruppo di miscelazione, circolatore e dispositivi di sicurezza;
  • cassetta, isolamento, accessibilità e opere murarie comprese;
  • lavaggio, trattamento dell’acqua, riempimento, sfiato e prova di tenuta;
  • bilanciamento finale, prova dei comandi e verbale di messa in servizio;
  • dichiarazione di conformità e allegati applicabili ai sensi del DM 37/2008.

Checklist finale di scelta e collaudo

Prima dell’acquisto devono essere noti schema, temperature, potenze, ΔT, portate e perdita del circuito più sfavorito. Il collettore deve avere campo di regolazione coerente, attacchi realmente compatibili, spazio per accessori e possibilità di ricambio. Se serve raffrescamento, si aggiungono coibentazione e controllo del punto di rugiada.

Alla consegna si verificano corrispondenza delle etichette, assenza di perdite, portate a regime, differenze tra mandata e ritorno, apertura di ogni attuatore e risposta della pompa quando le zone chiudono. Foto, schema as built e tabella delle tarature rendono ripetibile la manutenzione. Senza questi dati, il collettore resta visibile ma l’impianto non è realmente documentato.

Un controllo stagionale utile confronta i valori consegnati con quelli osservati quando l’impianto è stabile. Se una portata cambia, prima di ruotare la regolazione si verifica quali zone sono aperte, quale modalità usa il circolatore e se filtri o valvole sono stati modificati. Annotare data, temperatura e configurazione evita di trasformare una misura occasionale in una nuova taratura permanente.

Domande frequenti

A che cosa serve il collettore del riscaldamento?

Distribuisce la mandata ai circuiti e raccoglie i ritorni, permettendo intercettazione, regolazione e spesso misura della portata. Non aumenta da solo la potenza del generatore.

Mandata e ritorno del collettore come si riconoscono?

Si seguono schema, frecce e istruzioni del produttore. Colori e posizione dei flussometri aiutano, ma non sono una regola universale sufficiente per collegare il gruppo.

Quanti litri al minuto deve segnare un circuito?

Il valore dipende da potenza e salto termico: q = P/(1,163 × ΔT). Circuiti diversi non devono necessariamente avere la stessa portata.

I flussometri vanno lasciati tutti aperti?

No. Devono essere regolati sui valori di progetto e ricontrollati perché una variazione su un ramo modifica la distribuzione negli altri.

Il collettore per radiatori è uguale a quello del pavimento radiante?

Possono condividere il principio di mandata e ritorno, ma campi di portata, dispositivi, miscelazione, misuratori e regolazione sono differenti. Si sceglie per lo schema specifico.

Dove si montano gli attuatori elettrotermici?

Si montano sulle valvole predisposte, spesso sul ritorno, seguendo compatibilità, tensione e logica del produttore. Non si deduce la posizione dalla sola forma del collettore.

Perché il flussometro segna zero?

Il circuito può essere chiuso, pieno d’aria o ostruito; possono essere fermi pompa o attuatore oppure il misuratore può essere bloccato. La diagnosi procede senza forzare il componente.

Serve sempre il gruppo di miscelazione?

No. Serve quando occorre produrre per la zona una temperatura diversa da quella disponibile a monte. In un impianto interamente a bassa temperatura può essere prevista una distribuzione diretta.

Si può aumentare la pressione per avere più portata?

No. La pressione statica mantiene pieno il circuito; la portata dipende da pompa e perdite di carico. Aumentare il riempimento può creare problemi a vaso e valvola di sicurezza.

Chi può sostituire o regolare il collettore?

Installazione e modifiche impiantistiche vanno affidate a un’impresa abilitata; calcolo e progetto spettano al professionista quando richiesti. Il perimetro documentale dipende dall’intervento e dal DM 37/2008.
