Ponteggio autosollevante: piattaforma, ancoraggi, uso e controlli

Un’impresa deve rifare l’intonaco di una facciata lunga, con balconi e porzioni già rivestite a cappotto. Un ponteggio fisso può richiedere molti livelli e tempi di montaggio; una piattaforma autosollevante porta invece il piano di lavoro alla quota desiderata lungo una o due colonne. Ma la scelta non si risolve confrontando solo altezza e portata del catalogo: bisogna capire dove scaricano i basamenti, a quali elementi resistenti si legano le colonne, come si distribuiscono persone e materiali sul piano mobile e chi controlla la macchina dopo il montaggio.

“Ponteggio autosollevante” è il nome usato spesso in cantiere; la denominazione tecnica delle attrezzature soggette a verifica è piattaforma di lavoro autosollevante su colonne. La guida accompagna il lettore dalla scelta della configurazione ai controlli durante l’uso, distinguendo gli obblighi della macchina dalle regole dei ponteggi fissi. Quote, interassi e carichi riportati da un fabbricante non sono valori universali: si applicano soltanto alla configurazione e al modello cui appartengono.

Come funziona una piattaforma autosollevante su colonne

La piattaforma è un piano di lavoro motorizzato che si sposta verticalmente lungo una o più colonne o mast. Lungo le colonne sono presenti guide e componenti del sistema di sollevamento, spesso a cremagliera e pignone; il sistema comprende motori, freni, dispositivi di finecorsa e protezioni definite dal fabbricante. Gli elementi della piattaforma possono essere modulari, con estensioni per seguire una facciata non rettilinea. La struttura non “galleggia”: i carichi passano dal piano ai gruppi di sollevamento e alle colonne, poi ai basamenti e, nelle configurazioni ancorate, anche alle connessioni con l’edificio.

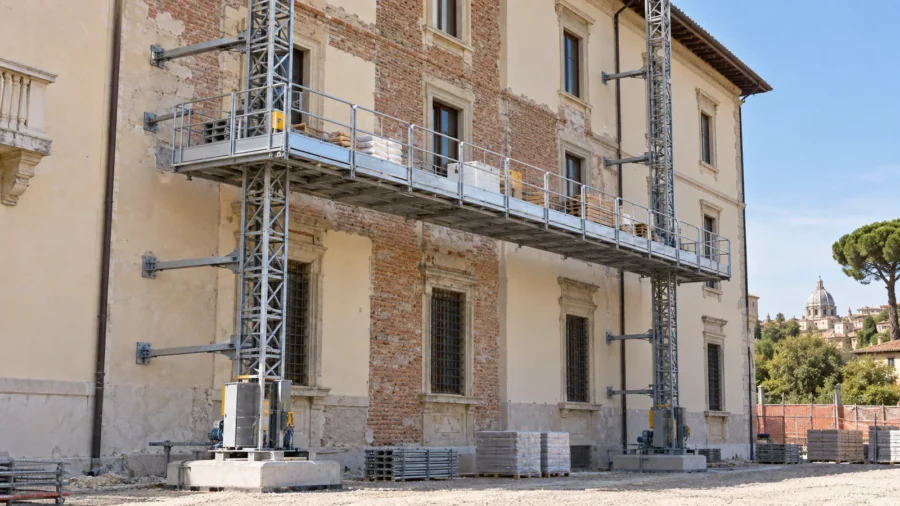

Una macchina monocolonna serve porzioni più contenute o sagome complesse; una bicolonna copre campate più lunghe e può avere una portata superiore, ma richiede di verificare entrambi i basamenti, la sincronizzazione e tutti gli ancoraggi. Nessuna delle due configurazioni può essere allungata liberamente con tavole o pezzi presi da un altro sistema. Lunghezza, sbalzi, estensioni, portata e altezza ammessa cambiano con modello, allestimento, vento e vincoli. Il manuale Fraco FRSM-20K, per esempio, distingue zone di lavoro, carico e transito e prescrive deduzioni dalla portata per accessori e persone: è una dimostrazione concreta che il numero massimo del dépliant non coincide con il carico liberamente depositabile ovunque.

Non è un ponteggio a tubo e giunto, che crea impalcati fissi a quote predefinite, né un ponteggio multidirezionale. Non è un cestello su braccio mobile e non è un ponte sospeso appeso a funi dalla copertura. Anche un montacarichi da cantiere corre su guide, ma è destinato a una funzione di trasporto verticale differente da quella del piano di lavoro che rimane lungo la facciata.

La dichiarazione di conformità e il manuale identificano la macchina effettiva; l’aspetto esteriore o un nome commerciale non bastano.

Quando conviene rispetto al ponteggio fisso

La piattaforma autosollevante può essere efficace quando il lavoro procede per fasce orizzontali: muratura, intonaco, ripristino di facciata, serramenti o rivestimenti, con materiali a portata di mano alla quota giusta. Riduce gli spostamenti verticali del personale e può adattarsi a profili irregolari con componenti omologati per il modello. La convenienza aumenta se sono presenti un fronte di lavoro lungo e ripetitivo, un’area di base sufficiente e una struttura in grado di accogliere gli ancoraggi previsti.

Il vantaggio si riduce se il terreno non consente un basamento idoneo, le facciate sono troppo frammentate, i punti resistenti per i vincoli mancano, il pubblico deve transitare sotto l’attrezzatura o il materiale va distribuito contemporaneamente su molti livelli. Anche balconi, aggetti, linee elettriche e impianti sulla facciata possono imporre arretramenti, configurazioni speciali o un’altra soluzione.

La scelta va valutata nel piano di sicurezza del cantiere, insieme a interferenze, protezione dei terzi, tempi di montaggio e accessi. Il confronto economico con il noleggio di un ponteggio fisso deve includere montaggio, verifica, energia, movimentazioni e durata effettiva, non solo il canone giornaliero.

Basamento, terreno e percorso dei carichi

La prima domanda operativa è: dove vanno peso proprio, carico utile e azioni orizzontali? Il basamento deve appoggiare su una superficie valutata per resistenza e planarità; non è sufficiente che “sembri in piano”. Un piazzale sopra un locale interrato, un marciapiede con sottoservizi, un riporto recente o un terreno cedevole richiedono verifiche diverse. Se il supporto non è noto, il tecnico valuta la capacità portante e la ripartizione necessaria prima di posare la macchina. La colonna che nasce fuori piombo introduce effetti sfavorevoli che non si cancellano regolando semplicemente la piattaforma.

Vanno considerate anche acque meteoriche, dilavamento, scavi vicini, traffico dei mezzi e urti. Una piastra o un blocco di ripartizione improvvisato non sostituisce il sistema di base prescritto dal costruttore. Nelle configurazioni a due colonne, differenze fra i due appoggi possono deformare la geometria di lavoro e compromettere l’allineamento durante la salita. Si controllano quindi entrambi gli appoggi e il loro comportamento nel tempo, soprattutto dopo piogge, scavi o modifiche del piazzale.

Ancoraggi delle colonne: non bastano tasselli “robusti”

Le colonne sono spesso collegate all’edificio con tiranti e staffe a intervalli previsti dalla configurazione. Gli ancoraggi trasferiscono alla struttura azioni che variano con altezza libera della colonna, distanza dalla facciata, lunghezza della piattaforma, carico e vento. ALBA richiama esplicitamente queste variabili nel dimensionamento dei vincoli; Scanclimber precisa che gli interassi dipendono da chassis, modello e tipo di colonna. Perciò il valore “ogni 12 metri” mostrato per un modello ALBA non è una regola da usare su qualsiasi piattaforma. Vale la sequenza e la configurazione del manuale specifico, con eventuale valutazione progettuale delle condizioni del sito.

Il supporto conta quanto il tassello. Un rivestimento a cappotto, una rasatura, un tamponamento in laterizio forato, un vecchio intonaco o una muratura storica non diventano automaticamente il punto resistente della macchina. Il carico deve arrivare a un elemento strutturale verificato, con connessioni compatibili e distanze dai bordi rispettate. Un professionista definisce il dettaglio se la struttura reale non corrisponde a un caso previsto; prove di estrazione possono aiutare quando c’è incertezza, ma non sono una “licenza” per fissare ovunque. Conta l’intero percorso delle azioni fino all’elemento portante, non soltanto la resistenza nominale di un fissaggio.

La facciata mista: un caso di verifica prima del montaggio

Si consideri una facciata lunga 24 metri: nei primi otto c’è calcestruzzo strutturale, nei successivi dieci una tamponatura forata rivestita a cappotto, negli ultimi sei un balcone aggettante. La piattaforma bicolonna potrebbe sembrare la scelta naturale per coprire tutto il fronte, ma non si dispone una maglia regolare di ancoraggi “ogni tot metri” senza localizzare prima gli elementi resistenti. Su un tratto il vincolo potrà arrivare a trave o pilastro, su un altro servirà un dettaglio diverso; il balcone può imporre estensioni o arretramenti, con effetti sulla portata e sul vento. Se non si riescono a verificare i punti richiesti dal manuale, si cambia la configurazione o l’attrezzatura. Si adatta il piano di lavoro alla struttura verificata, non si adatta la struttura a un interasse scelto per comodità.

Questo vale anche quando il cantiere modifica la facciata durante l’avanzamento: togliere un ancoraggio per posare il cappotto o aprire un vano può invalidare l’assetto. Ogni spostamento, rimozione o ricollocazione dei tiranti deve essere pianificato da personale competente secondo istruzioni e, quando necessario, con verifica tecnica della nuova configurazione. Nel manuale Fraco ACT-8 le fasi di montaggio e smontaggio hanno limiti specifici sulla quota della piattaforma rispetto all’ultimo ancoraggio: sono prescrizioni di quel modello, non numeri trasferibili a tutte le macchine. Non si rimuove mai un vincolo “solo per pochi minuti” per far passare un materiale.

Portata e distribuzione: leggere il diagramma prima di caricare

La portata nominale non è un permesso di collocare tutto il peso in un angolo. Il manuale definisce configurazioni ammesse, lunghezze, estensioni e aree di carico; accessori, persone, attrezzi e materiali consumano la capacità disponibile. Sbalzi ed estensioni possono ridurre la portata locale anche quando il totale in chilogrammi rimane sotto la soglia globale. Il problema tipico è una pila di blocchi lasciata sulla punta della piattaforma per liberare il corridoio: il carico concentrato e la leva possono superare il limite della zona.

Su smartphone scorri lateralmente la tabella. Non è un diagramma di carico: per decidere carichi e zone si usa soltanto quello della macchina installata.

Un esempio aiuta a leggere la differenza fra totale e distribuzione. Se ipoteticamente una certa configurazione ammettesse 1.500 kg complessivi, tre operatori con attrezzi da 100 kg ciascuno, 90 kg di accessori e 900 kg di materiale sommano 1.290 kg. Resterebbero 210 kg sulla carta, ma un pallet da 900 kg concentrato a un’estremità potrebbe essere comunque vietato dal diagramma locale. Quei numeri sono soltanto un esercizio aritmetico, non una portata consigliata. È il manuale della piattaforma specifica a stabilire massimi, riduzioni e collocazione dei carichi.

Montaggio e consegna della macchina in cantiere

Il montaggio segue una sequenza approvata dal fabbricante e realizzata da persone competenti per l’attrezzatura: basamenti, prima sezione delle colonne, piattaforma, protezioni, ancoraggi progressivi, alimentazione e prove. Prima di alzare la piattaforma si controllano verticalità, collegamenti, bulloneria, protezioni anticaduta, dispositivi di arresto, finecorsa e accessi. L’uso di un componente incompatibile, anche se “entra nel foro”, può compromettere il funzionamento. Le procedure di recupero e discesa in emergenza devono essere note prima dell’avvio dei lavori, non inventate in caso di guasto.

INAIL ricorda che un’attrezzatura la cui sicurezza dipende dall’installazione richiede controllo dopo ogni montaggio in un nuovo cantiere. È distinto dalla verifica periodica dell’attrezzatura: un verbale biennale valido non certifica automaticamente che il basamento e gli ancoraggi del cantiere attuale siano corretti. La consegna dovrebbe comprendere identificazione del modello e numero di matricola, dichiarazione di conformità, istruzioni in lingua utilizzabile, schema della configurazione, carichi ammessi, verbali e registri pertinenti, evidenza del controllo dopo installazione, istruzioni di emergenza e individuazione degli addetti autorizzati. Se l’impresa noleggia la macchina, non deve presumere che il noleggiatore gestisca anche l’installazione e tutti i controlli: le responsabilità vanno chiarite nel contratto e nel coordinamento di cantiere.

PiMUS, manuale e piano di sicurezza: non sono la stessa cosa

Il PiMUS è il piano previsto per il montaggio, l’uso e lo smontaggio dei ponteggi cui si applica la relativa disciplina. La piattaforma autosollevante su colonne è invece identificata da INAIL come attrezzatura di sollevamento con verifiche periodiche proprie e da fabbricante/manuale come macchina. Non si risolve il tema documentale chiamando “PiMUS” il manuale della macchina, né si conclude che non servano procedure di montaggio perché è marcata CE. Il coordinatore e il datore di lavoro devono valutare gli obblighi applicabili all’allestimento effettivo, integrarli nel PSC/POS quando dovuto e conservare istruzioni, controlli e procedure specifiche. Se in cantiere sono presenti anche ponteggi fissi, per questi resta la disciplina pertinente.

Uso quotidiano: l’ispezione prima di salire

Prima di ogni turno un addetto formato controlla visivamente la macchina e prova i dispositivi secondo il manuale: basamenti, colonne, tiranti, parapetti, tavole e botole, comandi, arresto d’emergenza, finecorsa, cavi, spazi di corsa e segnalazioni. Verifica che non ci siano persone o materiali sotto la traiettoria e che l’area sia delimitata. Dopo vento forte, urti, piogge che hanno cambiato il terreno, modifiche della facciata o spostamento degli ancoraggi occorre una valutazione ulteriore prima di riprendere, non solo la consueta occhiata di inizio giornata.

Gli operatori devono conoscere la portata della configurazione in servizio e non introdurre modifiche artigianali, tavole di raccordo, teli o prolunghe non previste. Il trasferimento di persone fra piattaforma e edificio, se contemplato, richiede procedure e protezioni specifiche: non è lecito scavalcare il parapetto per comodità. I DPI si scelgono con la valutazione dei rischi e con il manuale della macchina, distinguendo lavoro ordinario, montaggio e recupero; la guida sui DPI in cantiere spiega il quadro generale. La presenza di un punto di attacco non autorizza a legarsi a un punto non indicato o a sostituire con la sola imbracatura un parapetto mancante.

Segnali che impongono fermo e verifica

Movimento irregolare tra le colonne, rumori nuovi, freno o finecorsa anomalo, parapetto deformato, tirante allentato, base che si assesta, contatto con balconi, cavi danneggiati e segnalazioni di sovraccarico richiedono di interrompere l’uso e mettere in sicurezza la situazione. Non si sblocca ripetutamente un allarme per completare l’ultima corsa. La macchina torna disponibile solo dopo la diagnosi e l’intervento della persona competente, registrati secondo le procedure. Il piano di emergenza deve indicare chi interviene, come si comunica con gli occupanti e quale procedura di discesa è ammessa per quel modello.

Verifiche, manutenzione e documenti da chiedere

Per le piattaforme di lavoro autosollevanti su colonne l’allegato VII del D.Lgs. 81/2008, riportato dalla guida INAIL, prevede una verifica periodica biennale. INAIL distingue comunicazione di messa in servizio, prima verifica periodica e verifiche successive. Il datore di lavoro deve richiedere tali verifiche secondo il regime applicabile; la prima passa per INAIL, le successive per gli enti o soggetti abilitati previsti. Il portale CIVA è il canale indicato dall’Istituto per la gestione delle pratiche. La verifica biennale non sostituisce manutenzione, controlli giornalieri né la verifica dell’installazione dopo il montaggio.

Controlli e interventi vanno registrati e tenuti disponibili; INAIL richiama l’art. 71, comma 9, con conservazione per almeno tre anni. Oltre al verbale periodico occorrono manuale, dichiarazione di conformità, eventuale scheda tecnica, registro dei controlli, documentazione degli ancoraggi e riscontro delle condizioni del supporto. Per il noleggio è utile chiedere per iscritto chi monta, chi controlla il montaggio, chi forma gli utilizzatori, chi gestisce guasti e recupero, chi conserva i documenti e chi chiede le verifiche. La guida INAIL sul noleggio invita a consegnare attrezzature conformi, in buono stato, con evidenza di manutenzione ed efficienza; il rapporto contrattuale non cancella gli obblighi del datore di lavoro che mette la macchina a disposizione degli addetti.

Lo standard europeo EN 1495:1997+A2:2009 riguarda le mast climbing work platforms. La decisione UE sugli standard armonizzati pubblica il riferimento con restrizioni su alcuni punti: citare EN 1495 come formula generica di “conformità totale” sarebbe quindi impreciso. La verifica documentale riguarda il modello, la dichiarazione e la configurazione concreta, non una sigla isolata. Quando il cantiere presenta combinazioni speciali, il fabbricante o un tecnico competente devono confermare limiti e procedure applicabili.

Checklist per scegliere senza scoprire il problema in montaggio

Prima del preventivo si rilevano lunghezza e altezza del fronte, aggetti, distanze dalla facciata, accessi, passaggio di persone e mezzi, posizione di linee elettriche, caratteristiche del terreno e degli elementi resistenti per gli ancoraggi. Si descrivono i materiali da portare in quota e come verranno distribuiti. Il fornitore deve indicare modello, mono/bicolonna, configurazione proposta, schema dei vincoli, diagramma dei carichi, limiti di vento e spazi di manovra. Una risposta “la macchina porta tot tonnellate” non è sufficiente se non chiarisce dove e in quale allestimento.

Il preventivo deve separare trasporto, installazione, eventuali opere per basamenti e ancoraggi, smontaggio, noleggio, energia, manutenzione, disponibilità di tecnici, verifiche e gestione degli imprevisti. Se la facciata è storica o rivestita, vanno valutati anche i ripristini dei punti di fissaggio e i vincoli autorizzativi. La decisione finale confronta la piattaforma con le alternative in base a sicurezza e produttività dell’intera lavorazione, non sulla sola velocità di salita. Una macchina ben scelta è quella per cui supporti, configurazione, carichi e responsabilità sono già chiari prima che arrivi il camion in cantiere.

Domande frequenti sul ponteggio autosollevante

Fonti tecniche e normative

• INAIL, manutenzione, controllo e verifica delle attrezzature: piattaforme su colonne, comunicazione e verifiche biennali.
• INAIL, scelta e messa a disposizione dell’attrezzatura: controllo dopo l’installazione.
• INAIL, noleggio e concessione in uso: consegna, stato e documentazione.
• EUR-Lex, testo consolidato al 7 settembre 2026 della decisione UE 2023/1586: riferimento EN 1495 e restrizioni.
• ALBA, ancoraggi delle piattaforme autosollevanti e modelli per lavori in facciata.
• Scanclimber, domande tecniche sulle mast climbing work platforms: componenti, uso e controlli.
• Fraco, manuale FRSM-20K: zone e distribuzione dei carichi; manuale ACT-8: montaggio e ancoraggi.
