Ancoraggi con calza nelle murature storiche: scelta, posa, prove e costi

Una muratura storica può sembrare massiccia e, allo stesso tempo, nascondere paramenti poco collegati, giunti poveri di malta e vuoti irregolari. Quando il progetto richiede di unire porzioni di muro o trasferire una forza attraverso di esso, praticare un foro e riempirlo di malta non basta: bisogna sapere dove il materiale andrà, quale parte della muratura potrà davvero resistere e come si verificherà l’ancoraggio.

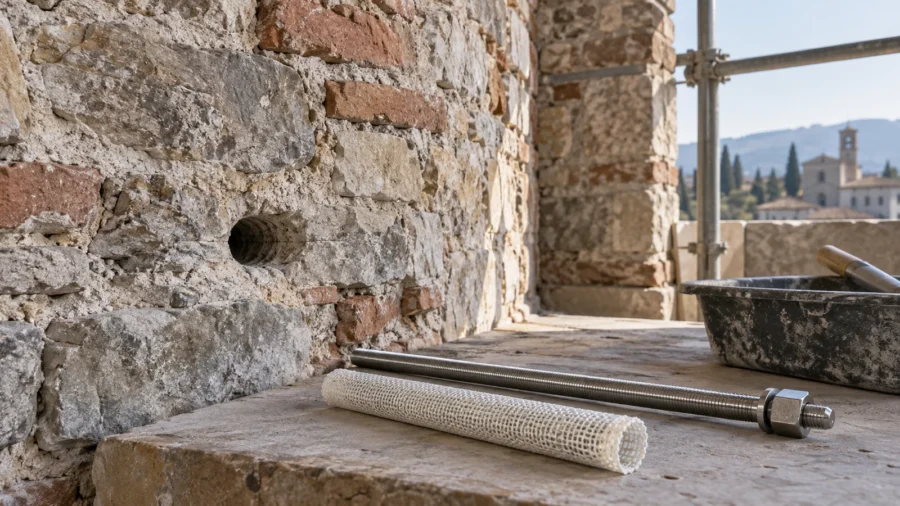

Gli ancoraggi a iniezione controllata con calza affrontano proprio il problema della dispersione nelle cavità. Una barra metallica viene inserita nel foro insieme a una guaina tessile; la malta iniettata riempie progressivamente la calza, che si adatta alle irregolarità del supporto. È una tecnica di consolidamento da progettare caso per caso, non un rimedio universale per le crepe né un prodotto da dimensionare in base al solo diametro della barra.

Vediamo quando può avere senso, come si imposta il lavoro e quali informazioni servono per chiedere un’offerta attendibile.

Che cos’è un ancoraggio a iniezione con calza

Il sistema comprende un elemento resistente, di solito una barra in acciaio, una calza che lo avvolge nel tratto da ancorare, una malta iniettabile e i dispositivi necessari a portare la malta fino alla profondità prevista. Dopo la perforazione, l’insieme viene posato nel muro e iniettato in modo graduale. La calza trattiene la maggior parte della miscela nel volume previsto e, espandendosi, ne aumenta il contatto con una superficie di foro che raramente è cilindrica e regolare come nel calcestruzzo nuovo.

La resistenza non dipende solo dall’acciaio. Conta il trasferimento degli sforzi dalla barra alla malta e dalla malta alla muratura: se i giunti sono friabili o un paramento tende a staccarsi, può cedere il supporto prima dell’ancorante. Per questo la tecnologia va letta come parte di un intervento strutturale, con rilievo, verifiche e controllo della posa. Non va confusa con l’iniezione diffusa di una parete per riempirne genericamente i vuoti: qui si forma un ancoraggio localizzato lungo un tracciato progettato.

Perché la calza cambia il comportamento dell’iniezione

In una muratura a sacco o in pietra irregolare, una boiacca immessa direttamente nel foro può raggiungere cavità lontane, uscire dai giunti o creare zone di riempimento imprevedibili. La calza limita questa dispersione e permette di seguire l’iniezione lungo la lunghezza dell’ancoraggio. La sua espansione contribuisce all’ingranamento nelle irregolarità del foro; una parte della malta può inoltre filtrare localmente attraverso il tessuto e aderire al substrato. “Controllata” non significa però che la capacità portante sia automaticamente nota: la muratura resta il materiale da conoscere e verificare.

Quando può essere utile nelle murature storiche

La prima domanda non è «quale barra compro?», ma «quale meccanismo voglio contrastare?». Il collegamento fra due paramenti, la cucitura di un incrocio murario e il contenimento di una spinta sono problemi diversi: cambiano direzione della forza, percorso dell’ancoraggio, eventuale tesatura e dettagli terminali. La scelta deve nascere dalla diagnosi strutturale e dalla compatibilità con l’edificio.

Paramenti che lavorano separatamente

In una parete a più foglie, il paramento esterno può non essere ben ammorsato al nucleo interno. Un collegamento trasversale progettato può contribuire a far collaborare le parti, ma non basta disseminare barre a intervalli arbitrari. Il tecnico deve ricostruire spessore, tessitura, presenza di vuoti e modalità di collasso possibile; in alcuni casi occorrono diatoni, in altri un intervento differente o combinato. Le strategie di rinforzo di una casa in pietra o mattoni vanno valutate sull’insieme dell’edificio, non sulla singola crepa.

Incroci tra muri e collegamenti locali

Un giunto a T o a L poco efficace può favorire il distacco di una parete dal resto della fabbrica. L’ancoraggio inclinato o disposto nel piano della muratura può essere studiato per cucire quella zona senza attraversare indiscriminatamente tutto l’edificio. La posizione del foro deve però evitare bordi degradati, aperture, impianti e superfici di pregio; lunghezza e inclinazione non sono dettagli da decidere in cantiere a occhio.

Catene, archi e volte: stessa barra, compito diverso

Quando l’obiettivo è contrastare la spinta di un arco o di una volta, può servire un tirante attivo con dispositivi di regolazione e una forza di tesatura definita dal progettista. Un ancoraggio passivo, invece, entra in lavoro quando si sviluppano gli spostamenti previsti dal progetto. La tecnica di iniezione può essere un modo di realizzare il tratto ancorato, ma non sostituisce la verifica dell’intera catena o del tirante, dei capi, delle spinte e della muratura che li riceve.

Quando non basta, o non è la prima scelta

Un ancoraggio non elimina la causa di una lesione. Se la fessura deriva da un cedimento della fondazione, da infiltrazioni persistenti o da un solaio che spinge la parete, occorre affrontare il meccanismo prima di scegliere un dettaglio di fissaggio. Una piccola riparazione locale può richiedere il cuci e scuci della muratura; una parete molto degradata potrebbe richiedere una soluzione più ampia. Anche l’intonaco armato risponde a un diverso schema di intervento e non è automaticamente intercambiabile con un collegamento puntuale.

La calza è particolarmente interessante dove i vuoti rendono difficile governare l’iniezione libera, ma non rende idoneo un supporto che non offre una zona di ancoraggio sufficiente. Se le prove mostrano un cedimento dei giunti a carichi incompatibili con il progetto, la soluzione non è semplicemente aumentare il diametro della barra: possono servire più lunghezza efficace, un’altra disposizione, un trattamento preliminare o una revisione dello schema strutturale.

Diagnosi prima del preventivo e del progetto

Una fotografia della fessura aiuta a descrivere il problema, ma non dice come è fatta la muratura dietro l’intonaco. Per passare da un’esigenza generica a una proposta tecnica servono rilievo geometrico, lettura delle deformazioni e, quando giustificati, saggi e indagini mirate. Le crepe nei muri vanno interpretate nel loro andamento e nella loro evoluzione, non usate come unico criterio per scegliere un ancorante.

Tessitura, spessore e stato dei giunti

Il progettista deve distinguere una muratura compatta da una a sacco, riconoscere gli strati e verificare se l’ancoraggio attraverserà pietre, laterizi, giunti o cavità. Sono dati che condizionano sia la perforazione sia il trasferimento delle forze. Il fatto che una barra possa entrare in un foro non dimostra che il muro possa sopportarne il carico. Quando il bene è vincolato, la documentazione della tessitura e delle superfici da conservare assume anche un rilievo autorizzativo e conservativo.

Obiettivo dell’intervento e posizione dell’ancoraggio

Occorre indicare cosa si vuole collegare e quale forza deve attraversare il collegamento. Una cucitura locale presso l’incrocio di due muri non si valuta come un tirante lungo molti metri. Nel disegno devono comparire quote, inclinazione, zone di ancoraggio, accessibilità per la carotatrice, uscite del foro e possibili interferenze. La scelta del materiale della barra e della malta segue questo quadro, non lo precede.

Prove in sito quando il supporto è incerto

Le prove di estrazione su ancoraggi campione possono aiutare a stimare il comportamento della muratura reale e a controllare un intervento eseguito. Non vanno confuse con la semplice prova di trazione del metallo: la curva carico-spostamento e il modo in cui cede il supporto sono spesso più istruttivi del solo carico massimo. Il numero, la posizione e i livelli di carico di queste prove spettano al progettista e al piano di controllo. Il catalogo tecnico Bossong evidenzia che le prestazioni variano sensibilmente con la tipologia muraria.

Come si sceglie il sistema senza affidarsi al solo diametro

La famiglia di componenti dipende dalla funzione. Le barre con filettatura continua agevolano collegamenti e regolazioni lungo il sistema; altre configurazioni sono pensate per collegamenti più corti a elementi di carpenteria o per esigenze particolari. Nel catalogo Bossong, ad esempio, il sistema GBOS associa barre inox, calza e malta Presstec; sono previste configurazioni e accessori differenti secondo il progetto. I dati di una variante non autorizzano a usarne un’altra come equivalente.

Barra, foro e lunghezza efficace

La sezione d’acciaio deve resistere alla forza di progetto, ma l’ancoraggio nel muro deve trasferirla lungo una lunghezza efficace compatibile con tessitura e resistenza del substrato. Il diametro del foro, la lunghezza disponibile, il percorso fra i paramenti e la possibilità di inserire la calza assemblata sono vincoli reali. Le tabelle del produttore forniscono combinazioni di barra e foro; non sono una tabella di portata universale per ogni muratura esistente. Un foro maggiore non garantisce da solo una capacità maggiore se il muro circostante è il punto debole.

Malta compatibile e ambiente di esercizio

La malta deve essere quella prevista e verificata per il sistema selezionato. L’uso di un prodotto apparentemente simile può cambiare lavorabilità, iniettabilità, ritiro e resistenze. La compatibilità con una muratura storica riguarda anche umidità, sali, porosità e finiture da conservare; non si riduce alla resistenza a compressione dichiarata sulla confezione. Per orientarsi fra impieghi e controlli di una malta strutturale, bisogna comunque distinguere le malte generiche dal componente specifico del sistema di ancoraggio.

Un calcolo preliminare utile: volume geometrico del foro

Per organizzare materiali e lavorazioni si può calcolare il volume cilindrico compreso fra foro e barra. È solo una stima geometrica iniziale, non il consumo garantito di malta: la calza si espande, il foro può non essere regolare e la preparazione dell’impianto comporta scarti. La formula è V = π/4 × (D² − d²) × L, dove D è il diametro del foro, d quello della barra e L la lunghezza iniettata, tutti espressi in metri; per passare da metri cubi a litri si moltiplica per 1.000.

Per esempio, con foro nominale di 60 mm, barra di 20 mm e tratto iniettato di 1,20 m, la differenza dei quadrati è 0,0032 m²: il volume teorico è circa 3,0 litri. Non significa che bastino tre litri di impasto in cantiere e, soprattutto, non è un calcolo della portata dell’ancoraggio. Serve a controllare l’ordine di grandezza e a formulare domande sulla quantità prevista e registrata durante la posa.

La posa: una sequenza da controllare, non da improvvisare

Il progetto e le istruzioni aggiornate del sistema stabiliscono ordine e parametri di posa. Nelle murature fragili e di pregio ogni fase può danneggiare ciò che si vorrebbe conservare: la qualità dell’esecuzione conta quanto la scelta del componente. Il produttore raccomanda operatori formati per assemblaggio e iniezione dei propri ancoraggi; per i lavori strutturali restano necessari direzione e controlli previsti dal progetto.

Perforazione e tutela delle superfici

La perforazione a rotazione con sonda diamantata limita le vibrazioni rispetto a metodi a percussione. Il tracciato va verificato prima di forare, considerando la presenza di impianti, superfici decorate e possibili sfondamenti. Anche la scelta fra acqua, aria e sistemi che contengono il fluido di raffreddamento dipende dal contesto: un affresco o uno stucco storico possono subire danni da umidità e polvere. La misura effettiva del foro va confrontata con la configurazione di ancoraggio prevista.

Inserimento della barra assemblata

La calza non deve lacerarsi nel passaggio né restare impigliata in un foro ostruito. Nei sistemi che li prevedono, tubi di protezione e dispositivi di iniezione facilitano l’inserimento e vengono gestiti secondo le istruzioni del produttore. Per elementi lunghi possono essere necessari manicotti di giunzione; se è prevista una tesatura, i particolari di collegamento devono essere specificati nel disegno. Un ancoraggio interrotto o giuntato diversamente dal progetto non va accettato perché «entra comunque» nel muro.

Miscelazione e iniezione controllata

La malta deve essere preparata con l’acqua e la procedura indicate nella scheda tecnica corrente. Aumentare l’acqua per farla scorrere più facilmente può alterarne le proprietà. La pressione non è una regolazione fissa valida per tutti i muri: si definisce in rapporto al sistema, alla lunghezza e alle condizioni del supporto. L’operatore procede gradualmente fino alla saturazione prevista, controllando attrezzatura, tenuta dei collegamenti, quantità immessa e segni di dispersione o perdita. Se compaiono fughe anomale o si danneggia un paramento, la risposta corretta è fermarsi e far valutare la causa, non aumentare la pressione.

Maturazione, tesatura e verifica finale

Il carico e l’eventuale tesatura si applicano soltanto dopo i tempi e alle condizioni stabiliti dal progetto e dalle istruzioni del sistema. Il controllo documenta posizione e identificazione dell’ancoraggio, materiali e lotti, perforazione, miscelazione, volume iniettato, eventuali anomalie, tempi e prove eseguite. Il progettista o il direttore dei lavori valuta i risultati; una bella finitura non dimostra che il collegamento interno sia efficace.

Tre casi per capire che cosa cambia davvero

Parete in pietra a due paramenti. Se i paramenti sono scollegati, il progetto può prevedere collegamenti trasversali. Prima di chiedere un’offerta occorre conoscere lo spessore, la composizione interna e lo stato dei giunti. L’ancoraggio a calza può aiutare a governare la malta in un supporto irregolare, ma la disposizione va verificata rispetto al possibile distacco del paramento.

Incrocio a T in un edificio storico. Il problema è la connessione fra la parete interna e quella perimetrale. Una soluzione localizzata può ridurre le demolizioni rispetto a un intervento diffuso, ma perforazione e sbocco devono rispettare superfici e finiture. In un bene tutelato servono anche le autorizzazioni pertinenti, prima del cantiere.

Arco che spinge una parete. L’ancoraggio può essere parte di un tirante più lungo, con eventuale tesatura controllata. Non basta valutare la tenuta della sua estremità: il progetto deve considerare forza di spinta, percorso della catena, comportamento delle pareti e dettagli di connessione. Se la muratura ricevente è degradata, una barra più resistente non risolve il limite del supporto.

Quanto costa: le voci che rendono comparabili i preventivi

Non esiste un prezzo al metro attendibile per qualunque muratura storica. Un’offerta seria distingue almeno indagini e progetto, eventuali prove preliminari, numero e lunghezza dei fori, accessibilità, protezioni delle superfici, perforazione, barre e accessori, malta, iniezione, controlli e ripristini. Un cantiere in un edificio vincolato, con pareti decorate o lavorazioni in quota, ha costi e tempi diversi da una parete facilmente accessibile.

Conviene chiedere che siano esplicitati numero e lunghezza degli ancoraggi, tipo di sistema, modalità di perforazione, verifiche incluse e gestione degli imprevisti. Due preventivi non sono confrontabili se uno include prove e protezioni mentre l’altro quota soltanto barra e malta. Non presentiamo un prezzo indicativo inventato: su questa lavorazione sarebbe più fuorviante che utile.

Permessi e responsabilità

La qualificazione dell’intervento — locale, di miglioramento o di altro tipo — dipende dal progetto strutturale e dagli effetti sull’edificio, secondo le Norme tecniche per le costruzioni. Il professionista incaricato verifica titolo edilizio, deposito o autorizzazione sismica applicabili nel territorio e le procedure regionali. Se l’immobile è un bene culturale, i lavori sono inoltre subordinati all’autorizzazione della Soprintendenza nei casi previsti dal Codice dei beni culturali. La scelta di un prodotto non sostituisce nessuno di questi passaggi.

Il committente dovrebbe ricevere una relazione che spieghi il meccanismo da contrastare e perché è stata scelta questa tecnica, un elaborato con posizione e caratteristiche degli ancoraggi e una documentazione finale di posa e controlli. Una richiesta al produttore può essere molto utile per identificare configurazione e disponibilità del sistema, ma non trasferisce al produttore la responsabilità del progetto dell’edificio.

Che cosa preparare per una richiesta a Bossong davvero utile

Per ricevere un riscontro pertinente sulla fornitura dell’ancoraggio, descrivi il tipo di muratura (pietra, laterizio o mista), lo spessore noto o stimato, il problema da risolvere (collegamento di paramenti, incrocio fra muri, tirante per una spinta), il numero indicativo dei punti, l’accessibilità e il comune del cantiere. Specifica se esistono relazione strutturale, vincolo culturale, prove sul supporto o un progetto già definito. Non occorre inventare una portata o scegliere una misura senza il progettista.

• Indica dove si trova il cantiere e se la parete è accessibile su uno o su entrambi i lati.
• Allega, se disponibili, rilievo e relazione del progettista; in una prima richiesta può bastare descrivere che cosa è già stato verificato.
• Segnala superfici decorate, vincoli, umidità o giunti molto degradati prima di parlare di una configurazione.
• Chiedi di distinguere fornitura del sistema, posa, prove e ripristini: potrebbero essere prestazioni di soggetti diversi.

Se hai questi elementi, puoi inviare la richiesta dalla scheda dell’ancorante GBOS: il modulo è collegato direttamente a Bossong. Per un’esigenza più ampia, usa la scheda aziendale Bossong. La citazione del sistema non costituisce una raccomandazione universale: andrà impiegato solo se la diagnosi e il progetto lo rendono appropriato.

Domande frequenti

La calza serve a rendere più resistente qualunque muro?

No. Serve soprattutto a controllare l’iniezione dell’ancoraggio in un supporto irregolare. La capacità effettiva dipende dalla muratura, dalla geometria, dalla lunghezza efficace, dal progetto e dalla posa; il suo impiego non elimina carenze strutturali estranee al collegamento.

Un ancoraggio con calza è la stessa cosa di un tirante antisismico?

No. Può costituire il tratto ancorato di un tirante, ma un tirante comprende anche percorso, collegamenti, eventuale tesatura e verifica delle pareti che ricevono le forze. La tecnologia di iniezione è un componente del sistema strutturale.

Si può usare una resina chimica generica al posto della malta prevista?

Non per semplice analogia. Malta, calza e barra vanno verificati come sistema secondo documentazione e progetto. Cambiare materiale può modificare iniezione, interazione con la muratura, tempi e prestazioni.

Bisogna sempre attraversare l’intero muro?

No. Tracciato e lunghezza dipendono dalla funzione del collegamento e dalla zona di muratura capace di trasferire la forza. Un intervento localizzato può evitare un attraversamento completo, ma deve essere giustificato e verificato dal progettista.

Le prove di estrazione sono sempre obbligatorie?

Non esiste una risposta unica valida per ogni edificio e intervento. Sono particolarmente utili quando la muratura è incerta o il progetto richiede dati e controlli in sito. Tipologia, numero e criteri di accettazione devono essere definiti nel piano di indagine e controllo.

Quanto tempo bisogna aspettare prima di mettere in tensione la barra?

Non c’è un tempo universale: contano malta, temperatura, geometria e indicazioni del sistema. Il progettista e la direzione lavori devono stabilire quando sono consentiti carico, tesatura ed eventuali prove.

Si può intervenire su una casa vincolata?

Può essere possibile, ma il progetto deve rispettare il manufatto e ottenere le autorizzazioni necessarie. Posizione dei fori, modalità di perforazione, protezione delle superfici e documentazione del lavoro sono aspetti decisivi.

Posso chiedere un preventivo anche senza conoscere il diametro della barra?

Sì: descrivere la muratura, il problema e lo stato del progetto è più utile che indicare una misura arbitraria. Per un’offerta tecnica definita serviranno comunque le verifiche e le scelte del professionista incaricato.

Fonti tecniche e normative

• Bossong, sistemi di consolidamento delle murature e ancoraggi a iniezione controllata.
• Bossong, catalogo tecnico Sistemi di consolidamento 2026, con componenti, posa e prove in sito.
• D.M. 17 gennaio 2018, Norme tecniche per le costruzioni, in particolare costruzioni esistenti.
• Circolare applicativa n. 7/2019 alle NTC.
• Direttiva del Presidente del Consiglio 9 febbraio 2011 sulla valutazione e riduzione del rischio sismico del patrimonio culturale.
• D.P.R. 380/2001, articolo 93, preavviso e deposito del progetto nelle zone sismiche.
• D.Lgs. 42/2004, articolo 21, autorizzazione degli interventi sui beni culturali.
