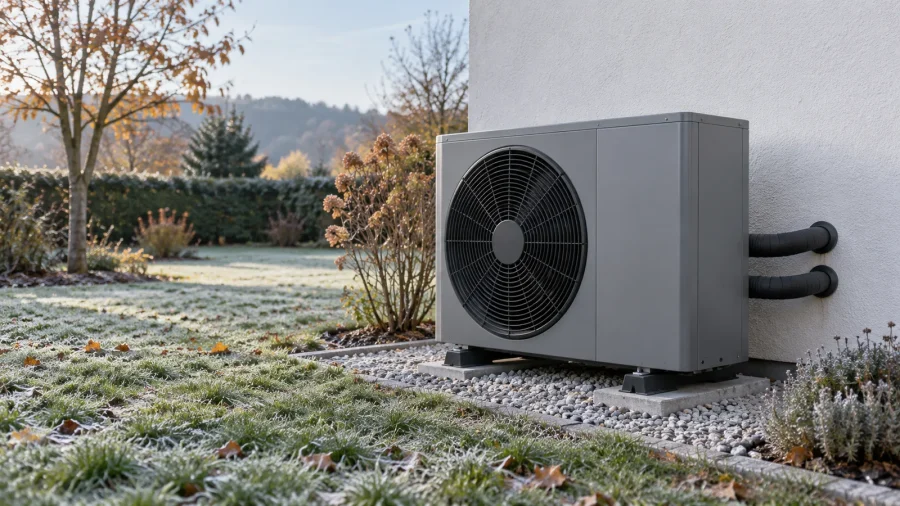

Una pompa di calore monoblocco può riscaldare la casa anche quando l’aria esterna è molto fredda, ma questo non significa che l’acqua nelle tubazioni sia protetta in qualsiasi situazione. Il rischio cambia quando manca corrente, la macchina va in blocco o l’abitazione resta vuota: ciò che durante il funzionamento viene mantenuto caldo può raffreddarsi senza che qualcuno se ne accorga.

La protezione corretta nasce dallo schema del sistema e dal manuale del modello, non da una tanica di antigelo o da uno strato aggiuntivo di isolante. Questa guida aiuta a riconoscere le parti esposte, confrontare le strategie e preparare con l’installatore un piano per inverno, blackout e assenze. Non propone operazioni fai-da-te sui circuiti, dosaggi universali o tempi entro cui l’acqua sicuramente non congela.

Advertisement - Pubblicità

Quale circuito si trova davvero all’esterno

Nel monoblocco aria-acqua lo scambio fra refrigerante e acqua avviene nell’unità esterna; verso la casa passano normalmente tubazioni idrauliche. Nel sistema split la distribuzione dei componenti è diversa e il collegamento fra unità può trasportare refrigerante. Prima di valutare il gelo bisogna leggere lo schema reale: il nome commerciale non basta a individuare quale liquido scorra in ciascun tratto.

Il controllo riguarda lo scambiatore della macchina, mandata e ritorno, raccordi, filtri, valvole e parti che attraversano pareti o spazi non riscaldati. Una tubazione breve non elimina il problema, perché l’acqua rimane anche nei componenti. Un tratto riparato dal vento può essere esposto al gelo se non riceve più calore.

La distinzione fra configurazioni e terminali è utile anche prima dell’acquisto. La guida generale seguente aiuta a collocare la protezione antigelo dentro la scelta completa dell’impianto, mentre qui ci concentriamo sul circuito esterno.

Sbrinamento e protezione dell’acqua sono funzioni diverse

Lo sbrinamento rimuove la brina dallo scambiatore che lavora con l’aria. La protezione antigelo idraulica riguarda invece l’acqua dentro scambiatore e tubazioni. Vedere la macchina completare uno sbrinamento non prova che un tubo esterno resti sicuro durante un’interruzione dell’alimentazione.

Le funzioni automatiche possono avviare la circolazione o altri componenti quando le condizioni lo richiedono. Nel manuale Daikin Altherma 4 H ECH₂O, famiglia EPSX(B)07P30+50A, il capitolo 5.2.5 ricorda però che le funzioni software non garantiscono protezione quando manca corrente. Bisogna quindi distinguere il riscaldamento spento dal comando e l’impianto completamente privo di alimentazione. La modalità vacanza può lasciare attive alcune protezioni, mentre un interruttore generale disattivato le rende indisponibili. Anche con corrente presente, un guasto alla circolazione o una valvola che isola il tratto da proteggere può cambiare le condizioni. La risposta alla domanda “posso spegnerla per una settimana?” deve indicare modalità ammessa e protezione effettiva, non soltanto la temperatura da impostare in soggiorno.

La coibentazione rallenta il raffreddamento ma non sostituisce la protezione

L’isolamento riduce lo scambio termico fra tubo e ambiente; non produce calore. Per questo non basta osservare che i due tubi sono rivestiti per concludere che resisteranno indefinitamente a un gelo prolungato. Materiale, spessore, continuità, esposizione e condizioni dell’acqua vanno verificati nel progetto.

Energy Saving Trust richiama il controllo dell’isolamento esterno lungo il percorso, dei passaggi nella parete e dei punti dove possono comparire fessure. Il manuale Vaillant aroTHERM pro consultato richiede, per i collegamenti indicati, un isolamento resistente a raggi UV e alte temperature. Questi riferimenti non autorizzano a prendere uno spessore da una tabella britannica e applicarlo automaticamente a qualsiasi casa italiana. La verifica visiva del proprietario può individuare guaine rotte, giunti aperti, rivestimenti deteriorati o parti prive di protezione. Raccordi e valvole non devono diventare punti deboli, ma nemmeno essere coperti senza conoscere la loro funzione: una valvola antigelo può avere istruzioni diverse da un normale rubinetto di intercettazione.

Tre strategie da confrontare sul proprio sistema

Le soluzioni non sono intercambiabili e non vanno sommate a caso. La tabella distingue che cosa sostiene la protezione e quale condizione deve essere controllata. Su mobile si può scorrere lateralmente.

Advertisement - Pubblicità
Strategia Da che cosa dipende Verifica decisiva
Funzioni attive della macchina e circolazione Alimentazione, controllo, componenti e percorso idraulico disponibili Che cosa succede quando manca corrente o compare un guasto
Fluido protettivo, solo se ammesso Prodotto, concentrazione e compatibilità del circuito Autorizzazione del costruttore, schema e misure del fluido
Valvole antigelo o drenaggio previsto Dispositivi idonei, posizione, possibilità di scaricare e configurazione Quali parti vengono protette e come si ripristina l’impianto dopo l’intervento

La coibentazione accompagna il progetto, ma non risolve da sola la mancanza delle condizioni su cui si basa una strategia. Se il manuale prevede una combinazione di dispositivi, va realizzata nella configurazione approvata. Se le istruzioni della macchina e del componente sembrano discordanti, l’installatore deve chiarire la soluzione con i produttori prima di montarla.

Glicole: prima l’ammissibilità, poi il dosaggio

Alcuni apparecchi non lo consentono nel circuito diretto

Non esiste la regola “tutte le monoblocco vanno riempite con acqua e glicole”. Nel manuale Daikin Altherma 4 H ECH₂O citato, l’aggiunta di soluzioni antigelo all’acqua non è consentita. La prescrizione riguarda quella famiglia e quel sistema: non va estesa a tutti i prodotti Daikin, ma neppure ignorata perché su un’altra macchina il glicole è previsto.

Il documento Vaillant aroTHERM pro, versione effettivamente consultata 8000026889_02, vieta il glicole nel collegamento diretto descritto e distingue la separazione dell’impianto con scambiatore intermedio. In quest’ultima configurazione il circuito primario può avere la miscela prescritta. La scelta riguarda quindi anche lo schema idraulico, non semplicemente il liquido da versare.

Un prodotto non si identifica dal colore della tanica

Quando il fluido protettivo è ammesso, occorre conoscere formulazione, materiali compatibili, istruzioni di miscelazione e criteri di controllo. Un prodotto per automobile o per un diverso circuito non va considerato equivalente soltanto perché contiene glicole. Premiscelato e concentrato richiedono inoltre letture diverse della scheda tecnica.

La miscela modifica le proprietà del fluido e va considerata nel trasferimento di calore e nelle verifiche idrauliche. Il toolkit Energy Saving Trust mostra il rapporto fra calore specifico, portata e potenza trasferita; le sue percentuali di esempio non sono un dosaggio da copiare. La documentazione del sistema e del liquido deve stabilire prodotto, concentrazione e prestazione richiesta.

La misura va interpretata con il riferimento corretto per quel fluido. Un controllo antigelo non sostituisce gli altri controlli prescritti, e un rabbocco con acqua può modificare la miscela presente. Per questo nel verbale di manutenzione devono comparire prodotto, risultato della misura e intervento effettuato, anziché una generica nota “antigelo aggiunto”.

Valvole antigelo: capire che cosa proteggono e dove scaricano

Lo scarico dell’acqua è parte della funzione

Una valvola antigelo può aprire uno scarico quando l’acqua si raffredda fino alla condizione prevista dal dispositivo. Nel documento Caleffi iStop 01422/25, per i modelli con sensore aria 108612 e 108712, sono indicate apertura a 3 °C e chiusura a 4 °C; il sensore aria interviene nella logica per il raffrescamento. Sono dati di quei componenti, non temperature universali da impostare nella pompa.

La presenza di una valvola non prova che l’intero circuito sia protetto. Nel sistema Daikin documentato, le due valvole montate in fabbrica proteggono l’unità esterna, non automaticamente le tubazioni realizzate sul posto. Quelle devono essere considerate separatamente. Anche isolamenti e dispositivi di intercettazione possono influire su che cosa rimane pieno d’acqua.

Posizione, drenaggio e isolamento vanno letti insieme

Il depliant Caleffi 01376/22 richiama orientamento dello scarico, deflusso libero e assenza di collegamenti che trattengano l’acqua. Indica inoltre di lasciare il dispositivo descritto privo di coibentazione. Non bisogna trasformare quest’ultima indicazione in una regola per tutte le valvole: il manuale del sistema Daikin citato contiene proprie istruzioni per i dispositivi aggiuntivi, con aperture da non isolare.

Advertisement - Pubblicità

Il confronto serve a riconoscere la necessità di una selezione coerente, non a scegliere quale documento ignorare. L’installatore deve verificare il componente approvato e il suo montaggio. Un rivestimento aggiunto dal proprietario può impedire il funzionamento previsto; al contrario, lasciare qualsiasi raccordo scoperto “per sicurezza” non è una protezione corretta.

Nel documento Caleffi 01422/25 è richiesta una distanza dal terreno che eviti l’ostruzione dello scarico da parte del ghiaccio, con raccolta idonea dell’acqua. La questione non è soltanto la valvola: uno scarico che bagna un passaggio pedonale crea un altro problema. Il percorso va progettato e mantenuto libero, senza tappare il punto di uscita per eliminare un gocciolamento sospetto.

Blackout e assenze: preparare una procedura prima dell’inverno

Il piano deve descrivere almeno due condizioni: macchina alimentata ma senza normale richiesta di riscaldamento, e macchina senza corrente. Se la protezione è attiva soltanto con alimentazione, bisogna sapere quale strategia copra il secondo caso e chi intervenga in un’abitazione non presidiata.

Non esiste una durata di blackout sicuramente innocua per tutti. Clima, temperatura iniziale, esposizione, acqua residua e componenti modificano il raffreddamento. Un allarme remoto può segnalare un’anomalia ma non riscalda il tubo; inoltre l’invio dipende dalla connettività e dall’alimentazione dei dispositivi di comunicazione.

Neppure la presenza di pannelli o di una batteria dimostra che la pompa e le sue protezioni restino alimentate. Bisogna verificare quali circuiti siano sostenuti, con quali potenze e per quanto tempo nelle condizioni progettate. La guida all’abbinamento fra pompa di calore e fotovoltaico aiuta a distinguere gestione energetica e caratteristiche dell’impianto; un eventuale backup va verificato specificamente.

Per una seconda casa, concordare prima dell’assenza modalità ammessa, recapito dell’assistenza e interventi necessari. Se è previsto uno svuotamento, deve essere eseguito nella procedura del sistema: chiudere una valvola non dimostra di aver eliminato l’acqua nello scambiatore o nei tratti bassi. Non trasformare lo svuotamento in un’operazione improvvisata durante la gelata.

Una mappa semplice delle parti esposte

Una fotografia d’insieme e lo schema con mandata e ritorno aiutano l’installatore a riconoscere il percorso. Annotare lunghezze esterne, passaggi in ambienti non riscaldati, punti di scarico, valvole e presenza di separazione. La mappa deve distinguere ciò che è protetto dalla macchina da ciò che è stato realizzato in cantiere.

Un calcolo ipotetico mostra perché la lunghezza va letta insieme al diametro: due tubi lunghi 6 metri ciascuno, con diametro interno di 20 millimetri, contengono circa 3,77 litri. Il calcolo è π × 0,01² × 12 × 1.000, con raggio in metri e conversione da metri cubi a litri. Non include scambiatore, raccordi o altri componenti e non misura il tempo di congelamento.

Questo dato serve a ricostruire il circuito, non a comprare una tanica o scegliere una valvola. Portata, temperatura, pressione e prestazioni richieste restano verifiche separate. Un tratto più corto ma con acqua intrappolata può richiedere attenzione diversa da un tratto lungo inserito in una configurazione protetta.

Controlli del proprietario e controlli dell’installatore

Il proprietario può fotografare la targhetta senza aprire carter, conservare il manuale, controllare visivamente le guaine e osservare se scarichi o accessi siano ostruiti. Può verificare sul comando eventuali anomalie e usare soltanto le modalità ammesse. Non deve intervenire su refrigerante, cablaggi, dispositivi di sicurezza o composizione del fluido.

Al tecnico spettano la verifica della strategia, l’identificazione del circuito, la compatibilità dei componenti, le prove prescritte e l’eventuale controllo del liquido. Quando è stata modificata una valvola, sostituito un circolatore o aggiunto un circuito, va verificato anche che la protezione originaria continui a coprire le nuove condizioni.

Se si sospetta congelamento o compaiono perdite, non forzare la ripartenza e non usare fiamme, acqua bollente o riscaldatori improvvisati. Contattare l’assistenza e seguire le indicazioni di sicurezza del modello. In caso di pericolo elettrico o altro rischio immediato, la sicurezza delle persone prevale sulla continuità del riscaldamento.

Due situazioni che richiedono piani differenti

Casa abitata e collegamenti esterni brevi

Nel primo esempio, puramente illustrativo, il proprietario è presente e le guaine appaiono integre. Il controllo parte dal manuale e dalla verifica di ciò che succede senza corrente. Se i dispositivi di fabbrica proteggono soltanto la macchina, il tratto esterno deve comunque essere valutato. La presenza quotidiana facilita la segnalazione, ma non sostituisce la protezione prevista.

Seconda casa e percorso in parte non riscaldato

Nel secondo esempio l’edificio resta vuoto e il percorso comprende un locale tecnico freddo. Contano il rischio durante l’assenza, le parti che restano piene e il ripristino dopo l’intervento di eventuali scarichi. La soluzione non si decide copiando la prima casa: servono una procedura concordata e un responsabile raggiungibile se la macchina va in blocco.

Preventivo e documenti da chiedere

Un’offerta utile deve separare controllo iniziale, ripristino della coibentazione, dispositivi eventualmente necessari, modifiche idrauliche e collaudo. Se propone glicole, deve indicare l’ammissibilità nel sistema e la configurazione. Se propone valvole, deve spiegare quali parti coprano, dove scarichino e come venga gestita la ripresa del servizio.

Per leggere le voci, immaginiamo un preventivo non reale: 120 euro per verifica, 160 per ripristino di parti della coibentazione e 100 per prove e documentazione darebbero 380 euro. Materiali aggiuntivi, ricambi e trattamento fiscale vanno chiariti nell’offerta. Non sono prezzi medi di mercato né il costo garantito della protezione completa.

Alla consegna conservare schema aggiornato, codici dei componenti, prodotto e controlli del fluido se presente, impostazioni rilevanti e procedura per assenza o blackout. La risposta importante non è “c’è l’antigelo”, ma “queste parti sono protette in queste condizioni, e questo è il controllo da eseguire quando cambiano”. Preparare tali informazioni prima dell’inverno rende più rapida e concreta anche una futura richiesta di assistenza.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti

Se la macchina lavora sotto zero, perché devo proteggere i tubi?

La capacità di riscaldare e la protezione dell’acqua durante arresti o blackout sono questioni diverse. I collegamenti esterni possono richiedere misure aggiuntive rispetto ai dispositivi della macchina.

Posso aggiungere glicole a qualsiasi monoblocco?

No. Alcuni sistemi lo vietano o lo ammettono soltanto in una specifica configurazione separata. Prima si verifica il manuale del modello e lo schema, poi il prodotto e la concentrazione eventualmente prescritti.

La coibentazione basta durante una lunga mancanza di corrente?

Non lo dimostra. Riduce lo scambio di calore ma non genera energia. La protezione in assenza di alimentazione deve essere prevista e verificata per l’impianto.

La valvola antigelo che scarica va chiusa?

Non va tappata o esclusa per fermare lo scarico. Può essere una funzione prevista oppure un’anomalia da verificare; occorre conservare le informazioni e chiedere assistenza secondo il manuale.

Posso togliere corrente quando lascio la seconda casa?

Non senza il piano previsto per quel sistema. Le protezioni attive possono aver bisogno di corrente; uno svuotamento, se ammesso, deve seguire la procedura e comprendere le parti che trattengono acqua.
