Pannelli EPS: densità, lambda, grafite, spessori e posa

Due pannelli in EPS della stessa misura possono costare e comportarsi in modo diverso. Uno può essere destinato a una facciata intonacata, l’altro a un pavimento sotto massetto; uno può avere perle bianche, l’altro additivi che riducono la conducibilità termica. La scritta “EPS ad alta densità” non basta a capire se il pannello raggiungerà la prestazione termica richiesta, sopporterà il carico previsto o sarà compatibile con il sistema di posa.

Per scegliere bene bisogna leggere insieme destinazione d’uso, lambda dichiarato, spessore e caratteristiche meccaniche. Questa guida si concentra sul pannello come prodotto: spiega quali voci della scheda confrontare, come stimare la resistenza termica, quando il grafitato offre un vantaggio e quali errori di stoccaggio e installazione possono annullarlo. Il progetto del cappotto nel suo insieme, con permessi, costi complessivi e dettagli architettonici, richiede una valutazione separata.

Che cos’è l’EPS e dove si può usare

L’EPS è polistirene espanso sinterizzato: il materiale viene trasformato in elementi leggeri composti da celle chiuse, poi tagliati o stampati nelle dimensioni del pannello. Nel linguaggio corrente si parla anche di “polistirolo”, ma in una specifica tecnica è meglio chiedere EPS conforme alla destinazione prevista. La norma di prodotto per i pannelli isolanti di EPS fabbricati in stabilimento è la EN 13163. La marcatura e la dichiarazione di prestazione permettono di identificare il prodotto e le proprietà dichiarate, non di dare per buono qualsiasi impiego.

Per una facciata a cappotto il pannello fa parte di un sistema ETICS: collante, fissaggi, rete, rasatura, finitura e dettagli sono scelti e valutati come insieme. La documentazione EOTA sugli ETICS considera prestazioni del sistema, non solo del pannello. Comprare una lastra EPS generica con un buon lambda e abbinarla a componenti casuali può rendere incerta compatibilità, resistenza e documentazione del lavoro. In pavimento, copertura o intercapedine cambiano carichi, umidità, comportamento al fuoco e metodo di posa: una lastra “per cappotto” non va trasferita automaticamente sotto un massetto.

EPS e XPS hanno entrambi origine dal polistirene, ma sono prodotti distinti e coperti da norme di prodotto diverse. Non basta che abbiano spessore e colore simili per scambiarli in una zoccolatura umida, in un elemento controterra o in una copertura caricata. Si deve seguire la stratigrafia progettata e verificare la dichiarazione del prodotto destinato proprio a quel nodo.

Come leggere la scheda tecnica: oltre la parola “densità”

La densità, espressa in kg/m³, descrive la massa per unità di volume. Può aiutare a riconoscere una famiglia di prodotti e a stimare il peso da movimentare, ma non sostituisce la conducibilità dichiarata, la resistenza a compressione, la trazione perpendicolare alle facce o la stabilità dimensionale. Queste proprietà sono determinate e dichiarate con prove e codici specifici. Due pannelli con densità vicine possono avere lambda o prestazioni meccaniche differenti per formulazione e processo produttivo.

La lettura deve partire dall’applicazione. In facciata è importante che il pannello sia previsto per il sistema ETICS, con prestazioni di trazione e comportamento dimensionale compatibili con incollaggio, tasselli e rasatura. Sotto massetto conta la risposta ai carichi e, per carichi permanenti, le indicazioni del progettista sulla deformazione nel tempo: il valore di compressione misurato al 10% di deformazione non è il carico di esercizio ammissibile. In un solaio con obiettivo acustico, un EPS elasticizzato può essere scelto per la rigidità dinamica, proprietà diversa dal semplice isolamento termico.

Il codice EPS 100, quando presente, non è una promessa universale di impiego: occorre leggere la dichiarazione completa e il contesto in cui il fabbricante ha valutato il pannello. Per esempio, una scheda Caparol per un EPS grafitato da facciata indica lambda 0,030 W/(m·K), compressione al 10% di 100 kPa e trazione di 150 kPa. Sono dati di quel prodotto, non valori minimi validi per tutti gli EPS grafitati. Chiedere sempre codice esatto, DoP e scheda tecnica della fornitura proposta.

Lambda e spessore: il calcolo che rende confrontabili i pannelli

Il lambda λD misura la conducibilità dichiarata del materiale: più è basso, maggiore è la resistenza termica a parità di spessore. Per il solo strato di isolante la relazione di base è R = d / λ, dove R è la resistenza termica in m²K/W, d lo spessore in metri e λ la conducibilità in W/(m·K). Non è la trasmittanza U della parete finita, che dipende anche da muratura, intonaci, resistenze superficiali e ponti termici.

Esempio: EPS bianco 12 cm contro grafitato 10 cm

Supponiamo di confrontare, solo a scopo di calcolo, un pannello bianco con λD = 0,035 W/(m·K) spesso 12 cm e un grafitato con λD = 0,031 W/(m·K) spesso 10 cm. Le resistenze dei soli pannelli sono rispettivamente 0,12 / 0,035 = 3,43 m²K/W e 0,10 / 0,031 = 3,23 m²K/W. Il grafitato, pur avendo lambda migliore, in questa coppia è leggermente meno isolante perché due centimetri in meno pesano più del miglioramento di lambda.

Per uguagliare i 3,43 m²K/W del primo pannello con λD 0,031, il calcolo preliminare è d = R × λ = 3,43 × 0,031 ≈ 0,106 m, cioè circa 10,6 cm. Una misura commerciale da 11 o 12 cm andrebbe poi verificata nel calcolo della parete e nel sistema scelto. L’esempio mostra perché “il grafitato isola il 20% in più” non è un criterio di acquisto sufficiente: occorrono valore dichiarato e spessore effettivo.

Se il progetto deve soddisfare requisiti energetici o correggere un ponte termico, il professionista determina lo spessore con la stratigrafia reale e le verifiche igrotermiche, non con una tabella universale “zona climatica = centimetri”. Una facciata può avere spazio limitato vicino a davanzali e sporti, mentre un’altra può accettare più spessore di materiale bianco. Quando l’isolamento è interno, la posizione dell’EPS modifica anche il rischio di condensa nella stratigrafia: la guida su punto di rugiada e condensa interstiziale approfondisce la verifica necessaria.

Bianco, grafitato e bi-strato: quale conviene davvero?

Il pannello bianco è una scelta diffusa quando lo spazio non è il vincolo principale e la prestazione richiesta si raggiunge con uno spessore compatibile. Il grafitato contiene additivi che riducono il trasferimento di calore per irraggiamento all’interno del materiale e può offrire lambda dichiarati più bassi. Le schede Caparol mostrano, per prodotti della propria gamma, valori nell’ordine di 0,030–0,031 W/(m·K): non bisogna però trasformarli in un numero fisso per tutti i marchi.

Il vantaggio del grafitato è soprattutto prestazione a spessore disponibile. Se una spalletta, una soglia o il cornicione limita il pacchetto finito, può aiutare a raggiungere la resistenza termica prevista senza aumentare troppo l’ingombro. Non elimina però i dettagli costruttivi: raccordi ai serramenti, zoccolatura, imbotti e fissaggi restano parte del progetto. Per un isolamento continuo di facciata si valuta inoltre la compatibilità con il ciclo ETICS del fabbricante, non solo il pannello più prestazionale acquistato separatamente.

Perché il pannello scuro va protetto dal sole

Il colore scuro assorbe più radiazione quando il pannello è esposto prima della rasatura. Il calore può favorire deformazioni, movimenti e difficoltà di posa, soprattutto con sole diretto e superfici non ombreggiate. La scheda tecnica Caparol del pannello grafitato 031 Grey R prescrive di ombreggiare i pannelli con teli sui ponteggi fino alla maturazione del collante. Esistono anche lastre con faccia bianca e corpo grafitato progettate per limitare il riscaldamento superficiale: è una caratteristica del prodotto specifico, non una licenza per ignorare le condizioni di posa.

In cantiere conviene quindi concordare stoccaggio all’asciutto e al riparo, tempi di posa, ombreggiamento, protezione dei bordi e rapidità di completamento del ciclo. Lasciare per giorni lastre scure esposte al sole, poi compensare irregolarità con più rasante, non è una strategia tecnica. Anche pannelli bianchi deformati, sporchi o bagnati vanno valutati prima dell’uso.

Facciata, pavimento, copertura: stessa sigla, richieste diverse

Nel cappotto di facciata, l’EPS deve lavorare con collante, eventuali tasselli e rasatura armata, resistendo a sollecitazioni del sistema e mantenendo geometria regolare. Il progetto definisce classe e caratteristiche ammesse. La guida alla posa del cappotto esterno descrive l’intero ciclo; qui interessa soprattutto che il pannello fornito corrisponda a quello previsto e che i tagli rispettino giunti e nodi.

Sotto un massetto o un impianto radiante il pannello può subire carichi distribuiti e concentrati, posa di tubazioni e successiva compressione. Perciò vanno verificati la classe meccanica, la deformazione a lungo termine e, se serve isolamento dai rumori da calpestio, i parametri acustici del prodotto dedicato. Un valore λ eccellente non compensa un pannello troppo cedevole. Per la stratigrafia completa e i ponti termici dei solai rimanda alla guida sull’isolamento termico del pavimento.

In copertura, l’isolante può ricevere carichi di manutenzione, massetti, membrane e variazioni di temperatura più marcate. Il pannello deve essere dichiarato per la soluzione prevista e compatibile con impermeabilizzazione e fissaggi; non si può scegliere soltanto per densità o resistenza termica. In zoccolature, zone molto bagnate e controterra, i dettagli di acqua e compressione meritano una scelta specifica: non si presume che qualsiasi EPS di facciata funzioni come prodotto perimetrale. Anche per l’acustica la presenza di EPS non garantisce da sola isolamento al calpestio: occorre il tipo elasticizzato e una posa senza ponti rigidi, quando progettati.

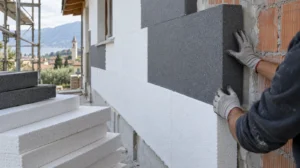

Posa dei pannelli EPS: controlli che incidono sulla prestazione

Supporto e pannello devono essere entrambi idonei

Prima di incollare si controllano planarità, coesione, pulizia e umidità del supporto secondo il sistema scelto. Un pannello perfetto su intonaco che si stacca non forma un cappotto durevole. La scheda del collante stabilisce preparazione, schema di applicazione, consumo e tempi; i fissaggi meccanici dipendono da supporto, altezza, vento e valutazione del sistema, non da un numero universale di tasselli per metro quadrato. Pannelli con bordi danneggiati o forma alterata richiedono sostituzione o taglio compatibile con la posa prevista.

Giunti stretti, sfalsati e senza colla fra le lastre

Le lastre si posano accostate e sfalsate, evitando giunti a croce e incroci dei giunti proprio agli angoli delle aperture. La scheda del pannello grafitato Caparol citato indica, per il proprio sistema, uno sfalsamento di circa metà lunghezza o comunque non inferiore a 25 cm. Non è un invito a imporre quel numero a ogni prodotto: serve seguire il manuale del sistema installato. Gli spazi tra pannelli vanno chiusi con strisce dello stesso isolante o con il prodotto ammesso, senza riempirli di malta collante, che crea discontinuità termiche.

Il taglio deve essere pulito e dimensionato sul nodo. Su spallette, imbotti e raccordi con davanzali, pochi centimetri mancanti possono lasciare un ponte termico significativo anche se la facciata principale ha lo spessore giusto. Il controllo visivo prima della rasatura è prezioso: i giunti nascosti sotto la finitura saranno difficili da correggere senza demolire. Per i problemi che possono comparire più tardi, la guida sul distacco del cappotto termico distingue difetti del supporto, del fissaggio e del ciclo.

Finitura, acqua e fuoco sono proprietà del sistema

La lastra EPS non è la superficie finita da lasciare esposta. Rasante, rete, profili, giunti, finitura e raccordi proteggono l’isolante da urti, pioggia e raggi solari. La classe di reazione al fuoco del pannello non coincide necessariamente con la prestazione della facciata completa: bisogna verificare documentazione del sistema e prescrizioni antincendio applicabili all’edificio. Analogamente, un valore μ del materiale non garantisce assenza di condensa né tenuta all’acqua della parete: servono stratigrafia e dettagli corretti.

Quanto pannello ordinare e cosa confrontare nel preventivo

Per una stima del materiale si misura la superficie geometrica da isolare e si distinguono facciate, imbotti e zone con spessori diversi. Si sottraggono le aperture secondo il criterio del computo concordato, poi si aggiungono tagli e scarti stimati sulla geometria reale. Una facciata semplice con lastre regolari produrrà meno sfrido di una superficie con molte finestre, nicchie e raccordi. Ordinare un unico “metro quadro di EPS” senza specificare spessori e codici diversi rischia di far arrivare il materiale sbagliato sui nodi più difficili.

Si immagini una facciata con 100 m² netti di campo principale, 12 m² di imbotti e 5% di sfrido ipotetico sul campo: il preordine è 105 m² di pannelli principali più 12 m² di pannelli per imbotti, con uno sfrido separato da stimare per queste ultime. Se i pannelli principali sono 120 × 60 cm, ciascuno copre nominalmente 0,72 m² e 105 ÷ 0,72 ≈ 146 lastre, prima di verificare confezioni e schema di posa. Non si deve sommare meccanicamente la superficie delle aperture se il fornitore usa un’altra convenzione di computo: il criterio va scritto nel capitolato.

Nel confronto delle offerte chiedere per ogni pannello: fabbricante e codice, destinazione d’uso, λD, spessore, CS(10), TR dove pertinente, formato, DoP, classe di reazione al fuoco, compatibilità con il sistema, quantità per tipologia, sfrido, consegna e modalità di stoccaggio. Il prezzo al metro quadro del solo EPS non rappresenta il costo dell’intervento: collante, tasselli, rasatura, ponteggio, dettagli e manodopera incidono sul totale. Se il preventivo propone grafitato in sostituzione del bianco, controllare l’equivalenza della resistenza termica calcolata e degli altri requisiti, non limitarsi al colore o alla promessa commerciale.

Domande frequenti

Fonti tecniche e normative

• Caparol, dichiarazione di prestazione EPS 031 Grey R: esempio di DoP riferita alla EN 13163.
• EOTA, EAD 040083-01-0404: documentazione per sistemi ETICS intonacati.
• AIPE, caratteristiche dell’EPS: proprietà termiche e famiglie di prodotto.
• Caparol, brochure pannelli Capatect: esempi di schede e valori λ dichiarati.
• Caparol, scheda tecnica EPS grafitato 031 Grey R: caratteristiche e prescrizioni di posa/ombreggiamento.
• Caparol, EPS grafitato bi-strato 030 Exklusiv R: dati dichiarati e comportamento all’irraggiamento.
