I connettori comunemente chiamati MC4 sono piccoli componenti, ma una connessione difettosa può diventare il punto più caldo di un’intera stringa fotovoltaica. Una crimpatura incompleta, un pressacavo non adatto al diametro del cavo o l’unione di prodotti di marche diverse possono aumentare la resistenza di contatto, favorire infiltrazioni e innescare archi in corrente continua.

La scelta corretta non consiste quindi nel trovare due gusci che “si incastrano”. Occorre abbinare famiglia, contatto metallico, sezione e diametro esterno del cavo, tensione, corrente, utensili e istruzioni del produttore. La posa deve essere eseguita da personale competente, sull’impianto messo in sicurezza e senza usare il connettore come dispositivo di manovra.

Advertisement - Pubblicità

Che cosa si intende davvero per connettore MC4

MC4 identifica una famiglia di connettori fotovoltaici sviluppata da Stäubli. Nel linguaggio di cantiere il nome viene spesso usato in modo generico per molti connettori DC da 4 mm che hanno un aspetto simile. Questa abitudine crea il primo equivoco: somiglianza geometrica e possibilità di innesto non equivalgono a compatibilità elettrica certificata.

Un connettore completo comprende il contatto metallico crimpato sul conduttore, il corpo isolante, la guarnizione, l’elemento di serraggio del cavo e la ghiera. Il contatto realizza il passaggio di corrente; guarnizione e pressacavo proteggono da acqua, polvere e trazione; il sistema di blocco impedisce una separazione accidentale.

Le definizioni “maschio” e “femmina” possono generare confusione perché la forma del guscio esterno e quella del contatto interno non sempre vengono nominate allo stesso modo. In acquisto e in posa è più sicuro usare codice esatto del produttore, polarità e disegno di montaggio, senza affidarsi soltanto all’aspetto.

Come scegliere il connettore corretto

La verifica parte dai componenti già presenti su modulo, inverter, ottimizzatore o prolunga. L’etichetta e il manuale devono indicare famiglia e accoppiamenti ammessi. Se il produttore del modulo elenca più connettori possibili, va scelta una coppia espressamente autorizzata; la dicitura commerciale “compatibile MC4” non basta.

Su smartphone scorri lateralmente per consultare tutta la tabella.

Dato da controllare Perché è decisivo Errore frequente
Famiglia e produttore Definiscono geometria, materiali, tolleranze e certificazione della coppia Incrociare marche diverse perché l’innesto sembra riuscire
Tensione nominale DC Deve essere almeno pari alla massima tensione della stringa corretta per la temperatura Leggere soltanto il valore commerciale del modulo
Corrente nominale Deve sostenere la corrente di progetto nelle condizioni ambientali reali Ignorare temperatura, paralleli e derating
Sezione del conduttore Il contatto deve essere previsto per i trefoli del cavo, per esempio 4 o 6 mm² Usare la stessa matrice per contatti diversi
Diametro esterno Determina la corretta compressione della guarnizione Confondere sezione elettrica e diametro della guaina
Cavo ammesso Materiale, classe del conduttore e guaina devono rispettare la scheda del connettore Assemblare un cavo generico non qualificato
Grado IP Vale nelle condizioni di montaggio dichiarate, normalmente a coppia innestata Lasciare estremità aperte o non serrate sotto la pioggia

Tensione della stringa

La tensione massima non è la somma dei valori Vmp riportati in condizioni nominali. Per una stringa in serie si sommano le tensioni a circuito aperto Voc dei moduli e si applica la correzione per la temperatura minima di progetto: al freddo la Voc aumenta. Connettore, cavo, sezionatore e ingresso inverter devono risultare coordinati con questo valore.

Corrente e collegamenti in parallelo

In una singola stringa in serie la corrente resta quella del modulo. Nei tratti che raccolgono più stringhe in parallelo, invece, le correnti si sommano secondo il progetto e le condizioni di guasto considerate. Il valore stampato sul connettore non va usato isolatamente: la portata dipende anche da sezione del cavo, temperatura ambiente, posa e limiti indicati dal produttore.

Sezione e diametro non sono la stessa misura

Due cavi da 6 mm² possono avere diametri esterni diversi. La sezione descrive il rame; il diametro esterno comprende isolamento e guaina. Il contatto deve essere adatto alla sezione e alla formazione dei trefoli, mentre la guarnizione deve stringere correttamente la guaina. Un cavo troppo sottile rispetto alla tenuta lascia passare umidità; uno troppo grande può deformare la guarnizione o impedire il serraggio.

Advertisement - Pubblicità

Compatibilità: perché non bisogna incrociare marche diverse

Due connettori di produttori differenti possono entrare l’uno nell’altro e perfino produrre un “clic”. Le tolleranze dei contatti, la pressione delle lamelle, i materiali, le guarnizioni e la risposta ai cicli termici possono però essere diversi. La connessione può apparire stabile durante il collaudo e degradarsi dopo mesi di caldo, freddo, umidità e trazione.

La IEC 62852 definisce requisiti di sicurezza e prove dei connettori DC fotovoltaici. Le prescrizioni d’installazione e le istruzioni dei produttori richiedono di accoppiare componenti dello stesso tipo e dello stesso produttore. NREL include il cross-mating tra le principali modalità di degrado e guasto osservate, insieme a montaggio scorretto, connessione incompleta, contaminazione e dimensionamento errato rispetto al cavo.

Quando i connettori preinstallati su due apparecchi non coincidono, la soluzione non è costruire una coppia ibrida. Si deve verificare con i produttori l’accoppiamento autorizzato oppure realizzare, se ammesso, una prolunga/adattamento completo con coppie omogenee e tracciabili. Tagliare il connettore di fabbrica può inoltre incidere su garanzia e certificazione: prima dell’intervento servono istruzioni scritte.

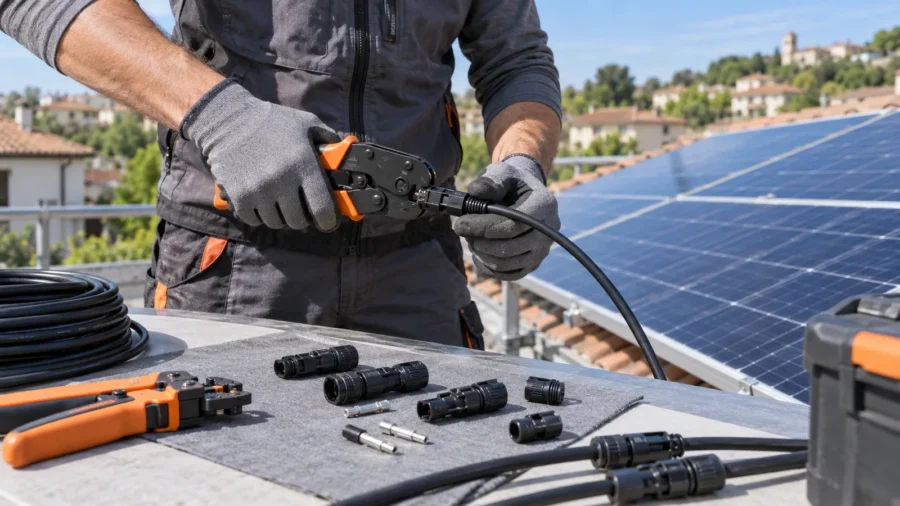

Utensili necessari per una crimpatura affidabile

Una pinza universale che “schiaccia abbastanza” non garantisce forma, forza e altezza della crimpatura previste. Il sistema comprende connettore, cavo e utensile: cambiare uno dei tre elementi richiede una nuova verifica.

  • tagliacavo capace di produrre un taglio netto senza schiacciare i trefoli;
  • spelafili regolato sulla lunghezza indicata e adatto alla guaina del cavo solare;
  • pinza a cricchetto e matrice approvate per quello specifico contatto e sezione;
  • strumenti di montaggio e chiavi per serrare il pressacavo alla coppia prescritta;
  • utensile di sblocco dedicato per separare una coppia bloccata;
  • strumenti di misura e DPI scelti in base alla procedura elettrica.

Il cricchetto aiuta a completare la corsa, ma non rende corretta una matrice sbagliata. Anche una pinza della stessa marca può richiedere locator, posizione o inserto specifico per contatti e sezioni differenti.

Crimpatura MC4 passo per passo

La sequenza precisa è quella riportata nella scheda del connettore. Lunghezza di spelatura, posizione del contatto, cava della matrice e coppia della ghiera non sono valori universali.

1. Mettere in sicurezza il circuito

I moduli producono tensione quando sono illuminati. Aprire il sezionatore a valle non rende automaticamente prive di tensione tutte le parti della stringa. La procedura deve essere predisposta da personale qualificato, identificando le sorgenti, impedendo la richiusura e verificando la condizione di lavoro prevista. Un connettore fotovoltaico non deve mai essere separato sotto carico: l’arco in corrente continua può persistere e danneggiare contatti e operatore.

2. Controllare e tagliare il cavo

Il cavo deve essere quello ammesso dal costruttore, pulito, asciutto e senza ossidazione. Il taglio va eseguito perpendicolarmente. Trefoli anneriti, bagnati, ossidati o già deformati non vanno nascosti nel connettore: si elimina il tratto compromesso e si riparte da materiale sano.

3. Spelare senza incidere i trefoli

Si rimuove soltanto la lunghezza di guaina prescritta. Se è troppo corta, l’isolante entra nella zona di crimpatura; se è troppo lunga, rame scoperto può restare fuori dal contatto. La spelafili deve incidere la guaina senza tagliare i trefoli, perché la riduzione della sezione modifica sia portata sia resistenza meccanica.

4. Crimpare il contatto nella matrice corretta

Il contatto si inserisce nel locator secondo l’orientamento previsto, il conduttore arriva in battuta e la pinza completa l’intera corsa. Una crimpatura corretta comprime i trefoli in modo uniforme senza spezzarli, deformare la zona di innesto o inglobare l’isolante nella parte conduttrice.

5. Ispezionare e fare la prova di trazione

Prima di chiudere il guscio si controllano centratura, ali del contatto, trefoli, quota del conduttore e assenza di danni. La prova di trazione prevista dal produttore conferma che il contatto non sfili; non consiste in uno strappo improvvisato che possa danneggiare un pezzo corretto. Nei processi ripetitivi è utile registrare attrezzatura, lotto e controlli a campione.

6. Inserire il contatto e serrare il pressacavo

Il contatto viene spinto nel corpo fino all’aggancio verificabile. Si effettua un leggero controllo di ritenzione, poi si serra la ghiera con gli utensili e la coppia indicati. Stringere a mano “quanto basta” può lasciare la guarnizione lenta; eccedere può deformare corpo e tenuta.

7. Accoppiare, verificare il blocco e sostenere il cavo

Le superfici devono essere pulite e asciutte. La coppia si innesta completamente e si verifica il blocco senza tirare brutalmente i cavi. Il cablaggio va fissato in modo che il peso non resti sul connettore, evitando spigoli, punti di ristagno, contatto con la copertura e raggi di curvatura troppo stretti.

Tenuta IP: quando la sigla protegge davvero

Il grado di protezione dichiarato vale soltanto per il prodotto nelle condizioni provate: componenti corretti, montaggio completo, cavo entro il diametro ammesso, ghiera serrata e coppia innestata. Un connettore aperto non conserva automaticamente la protezione della coppia chiusa. Durante cantiere e manutenzione le estremità devono essere protette con tappi appropriati, non con nastro improvvisato.

Advertisement - Pubblicità

L’acqua non è l’unico problema. Polvere, residui di lavorazione e contaminanti possono alterare superficie di contatto e guarnizioni. Se una parte è caduta nel fango o presenta corrosione, crepe o segni di arco, non va lavata e rimontata: la coppia interessata deve essere sostituita secondo le istruzioni del sistema.

Errori di montaggio e conseguenze

Su smartphone scorri lateralmente per consultare tutta la tabella.

Difetto Effetto possibile Controllo utile
Crimpatura con matrice errata Resistenza elevata, surriscaldamento o sfilamento Tracciabilità utensile e ispezione del contatto
Trefoli tagliati Sezione ridotta e punto caldo Controllo dopo spelatura
Contatto non agganciato Connessione parziale che sembra chiusa Verifica visiva e leggera prova di ritenzione
Marche incrociate Pressione e tenuta non certificate Codici e documenti di entrambi i lati
Ghiera lenta Ingresso di umidità e trazione sul contatto Coppia di serraggio prescritta
Connettore appoggiato sul tetto Acqua, calore, abrasione e sollecitazione Gestione e fissaggio dei cavi
Disconnessione sotto carico Arco DC e danneggiamento irreversibile Procedura di sezionamento e verifica

Una connessione resistiva dissipa potenza secondo la relazione P = I² × R. Questo spiega perché pochi milliohm anomali diventano più critici quando aumenta la corrente: raddoppiando la corrente, a parità di resistenza, il calore quadruplica. Il difetto può accelerare perché la temperatura degrada materiali e pressione di contatto, aumentando ulteriormente la resistenza.

Collaudo: che cosa verificare dopo il montaggio

Il collaudo non si limita a vedere se l’inverter parte. La documentazione dovrebbe associare stringhe, polarità, componenti e misure. In base al progetto e alle norme applicabili si controllano continuità, polarità, tensione a circuito aperto, isolamento e coerenza delle stringhe. Valori inattesi richiedono ricerca del difetto prima della messa in servizio.

La termografia può individuare connessioni più calde delle altre, ma deve essere eseguita con irraggiamento e carico significativi e interpretata confrontando componenti equivalenti. Una foto “fredda” a impianto scarico non dimostra la qualità della crimpatura. Anche una misura di resistenza richiede strumenti e metodo adeguati: i normali multimetri non risolvono con affidabilità differenze dell’ordine dei milliohm.

Manutenzione e sostituzione

I connettori non richiedono aperture periodiche indiscriminate. Ogni separazione aggiunge usura e rischio di contaminazione. L’ispezione parte da cablaggi penzolanti, corpi scoloriti o deformati, ghiere lente, crepe, tracce di acqua, odore di materiale surriscaldato e anomalie di produzione della stringa.

Se un connettore è danneggiato, non si ripara il guscio e non si riutilizza un contatto già crimpato. Si sostituiscono i componenti previsti dal produttore, eliminando il tratto di cavo compromesso e verificando che la lunghezza residua non introduca trazione. In presenza di una coppia incrociata tra marche diverse, la correzione deve riportare entrambi i lati a un accoppiamento documentato, non limitarsi a sostituire la metà visibilmente bruciata.
