Tunnel solare: come illuminare corridoi e locali interni attraverso il tetto

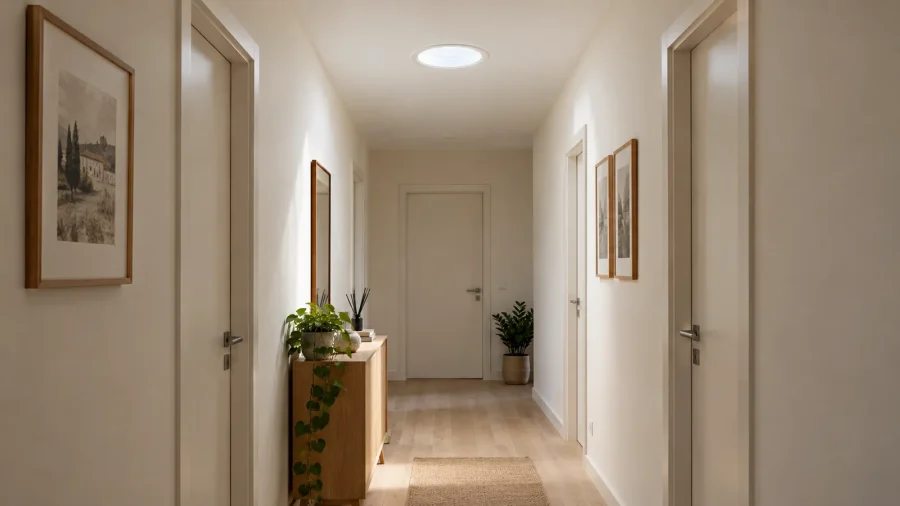

Un corridoio che richiede la luce accesa anche a mezzogiorno, una cabina armadio senza finestre, un disimpegno al centro della casa: il tunnel solare può portare luce naturale in questi spazi senza trasformare il soffitto in una grande apertura vetrata. La sua utilità, però, dipende soprattutto da ciò che si trova sopra il locale. Un collegamento breve e ben esposto al cielo è una situazione molto diversa da un percorso lungo, tortuoso o interrotto da strutture e impianti.

Prima di scegliere il prodotto conviene quindi chiarire due cose: dove si vuole vedere meglio e come il condotto può raggiungere il tetto. Questa guida accompagna la valutazione, dalla differenza rispetto a un lucernario alla richiesta di un preventivo completo, con controlli su posa, condensa e risultato luminoso. L’obiettivo non è promettere una stanza sempre luminosa, ma capire quando la soluzione può migliorare concretamente l’uso della casa.

Che cos’è un tunnel solare e che cosa cambia rispetto a una finestra

Il sistema raccoglie la luce sulla copertura, la convoglia attraverso un tubo con superficie interna riflettente e la distribuisce nel locale mediante un diffusore a soffitto. FAKRO descrive questi tre elementi nella documentazione dei lucernari tubolari. Il tratto intermedio permette di raggiungere un ambiente che non è direttamente a contatto con la falda: dall’interno si vede il diffusore, non il cielo attraverso una finestra.

Un tunnel solare passivo non è un pannello fotovoltaico: non produce elettricità e non immagazzina luce per la notte. Non offre neppure una vista verso l’esterno. Rispetto a una finestra da tetto risolve quindi un’esigenza più circoscritta, interessante soprattutto quando serve illuminazione diurna in uno spazio interno e non si cerca una nuova apertura panoramica.

Per scegliere tra le due soluzioni, considera l’uso dell’ambiente. In una mansarda dove si desiderano vista e apertura verso l’esterno può essere più appropriata una finestra. In un disimpegno sotto un sottotetto non abitato, invece, il condotto può collegare il tetto al soffitto senza dover trasformare tutto lo spazio intermedio.

Il primo sopralluogo: seguire il percorso, non soltanto misurare la stanza

Il punto di partenza pratico è un disegno in sezione, anche semplice, che mostri locale, soffitto, eventuale sottotetto e copertura. L’installatore deve verificare le misure sul posto: la distanza verticale tra soffitto e tetto non coincide necessariamente con la lunghezza del tubo, perché gli spostamenti laterali e le curve possono allungarlo.

Dal diffusore alla copertura

Individua la zona del soffitto in cui il punto luce sarebbe utile e falla confrontare con la posizione di travi, travetti, tubazioni e cavi. Il percorso deve essere verificato senza presumere che un ostacolo possa essere tagliato o spostato. Occorre anche capire se il tubo rimarrà in uno spazio accessibile oppure sarà nascosto in una chiusura: questa scelta incide su finiture, manutenzione e costo del lavoro.

Se tra l’appartamento e il tetto esiste un altro alloggio, la fattibilità non può essere dedotta dalla sola distanza. Bisogna risolvere attraversamenti, disponibilità degli spazi e autorizzazioni. Un impianto semplice da installare all’ultimo piano può risultare poco conveniente, o non realizzabile come previsto, a un piano più basso.

Esposizione e accesso per lavorare

Per il raccoglitore esterno chiedi di valutare le ombre di comignoli, abbaini, edifici e alberi. Una fotografia in estate non racconta necessariamente la situazione invernale. VELUX indica tra le variabili determinanti orientamento e inclinazione del tetto, meteo e geometria del condotto. La posizione va quindi scelta combinando esposizione e percorso interno, non semplicemente cercando il punto più vicino.

Il sopralluogo deve includere anche l’accesso sicuro alla copertura. Un preventivo che descrive solo il kit, senza chiarire come si raggiunge il tetto e come vengono eseguiti i lavori esterni, non racconta ancora il costo dell’intervento finito.

Tubo rigido o flessibile: come confrontare due proposte

Le due configurazioni non vanno confrontate soltanto in base alla facilità di montaggio. Chiedi per ciascuna proposta un piccolo schema con lunghezza effettiva, deviazioni, diametro e componenti previsti. Un’offerta diventa molto più comprensibile quando mostra il percorso, invece di limitarsi alla scritta «tunnel solare completo».

Quando il percorso può essere regolare

Un sistema rigido viene composto con elementi e raccordi previsti dal produttore. Per esempio, la scheda VELUX TLR riporta diametri di 25 e 35 cm e un condotto estensibile fino a 10 metri, ma richiede di verificare preventivamente l’adeguatezza della luce ottenibile. È un limite riferito a quel sistema, non una promessa che ogni stanza a dieci metri dal tetto sarà ben illuminata.

La proposta deve precisare quali curve sono necessarie e se i componenti appartengono alla configurazione documentata. Evita di considerare equivalenti due tubi con lo stesso diametro quando hanno geometrie e raccordi differenti.

Quando ci sono ostacoli da aggirare

Il flessibile può risultare utile su percorsi brevi con ostacoli costruttivi. La scheda FAKRO SF_ indica, per quella famiglia, lunghezze massime di 4 metri con diametro 350 mm e 6 metri con diametro 550 mm. Il produttore raccomanda inoltre un percorso il più possibile diretto e il corretto distendimento del tubo. Questi dati non si trasferiscono automaticamente a un altro marchio o modello.

Se il tubo viene proposto per aggirare numerosi impedimenti, chiedi di valutare anche una posizione alternativa del diffusore. A volte spostarlo di poco evita una deviazione importante; altre volte la nuova posizione illumina il punto sbagliato della stanza. La scelta va fatta sul disegno del locale e del percorso insieme.

Quanta luce arriva davvero: diametro, distribuzione e stagione

La quantità di luce varia durante la giornata e con le condizioni esterne. Non esiste quindi una corrispondenza universale «un tunnel illumina un certo numero di metri quadrati». La superficie della stanza è solo una parte della valutazione: contano il percorso, le ombre e la zona da illuminare. FAKRO richiama anche forma del locale e colori delle superfici interne.

Un diametro maggiore non basta a prevedere il risultato

Il confronto geometrico aiuta a capire la differenza senza trasformarla in una garanzia. Un cerchio di diametro 35 cm ha un’area circa 1,96 volte quella di un cerchio di 25 cm: il rapporto si ottiene con (35 ÷ 25)². È un calcolo delle sezioni, non la dimostrazione che la stanza riceverà quasi il doppio della luce. I componenti e il percorso influenzano il risultato finale.

Anche i termini usati nel preventivo meritano attenzione. I lumen descrivono un flusso luminoso; i lux descrivono l’illuminamento su una superficie. Un valore riferito alla luce raccolta all’esterno non è, da solo, la misura di ciò che si avrà sul pavimento o sul piano di lavoro.

Decidere quale zona deve migliorare

In un corridoio lungo si può volere soprattutto riconoscere porte e passaggi. In un ripostiglio serve vedere gli oggetti sugli scaffali; in una cabina armadio anche i vani degli armadi contano più del centro del pavimento. Queste sono richieste diverse, da spiegare prima di scegliere posizione e numero dei diffusori.

Non chiedere soltanto «quanti tunnel servono?», ma «quali parti del locale miglioreranno con questa disposizione?». Se viene fornita una valutazione illuminotecnica, falla accompagnare dalle condizioni considerate: cielo, stagione, geometria del tubo, superfici e punti di verifica. Una previsione con condizioni dichiarate è più utile di un’immagine promozionale molto luminosa.

Tre situazioni domestiche e le decisioni che cambiano

I casi seguenti sono esempi ragionati, non progetti né prestazioni misurate. Servono a mostrare perché la stessa soluzione non va ripetuta automaticamente in ogni ambiente.

Corridoio centrale sotto un sottotetto accessibile

In un corridoio ipotetico di 6 metri, un solo diffusore al centro può migliorare la zona centrale senza risolvere nello stesso modo le estremità. Il confronto utile è tra una posizione singola e una distribuzione su più punti, verificando per entrambe i percorsi verso il tetto. Non è detto che aggiungere un secondo sistema sia la scelta migliore: prima bisogna capire se le zone ancora poco illuminate sono importanti nell’uso quotidiano.

Cabina armadio con scaffali alti

Qui il problema può essere la luce dentro i vani, non il pavimento. Porta al sopralluogo il disegno degli arredi e verifica che il diffusore non sia previsto sopra un armadio chiuso. Il tunnel può contribuire alla luce generale diurna; una luce dedicata negli armadi può restare utile per scegliere gli indumenti anche la sera. Le due funzioni si completano, senza dover chiedere al sistema naturale di risolverle entrambe.

Bagno senza finestra

Un diffusore può rendere più gradevole la luce diurna, ma il condotto ottico non sostituisce la ventilazione. VELUX descrive un accessorio di aerazione per una specifica configurazione TWR da 35 cm: il collegamento dell’aria usa un condotto separato e un sistema di estrazione. Non significa che qualsiasi tunnel possa essere usato come scarico dell’aria del bagno.

Posa sul tetto: proteggere dall’acqua e mantenere la continuità degli strati

L’elemento esterno deve essere compatibile con tipo di copertura, inclinazione e raccordi previsti. Un sistema per una falda con un determinato manto non si sceglie come se fosse quello per un tetto piano. Le istruzioni VELUX TCR consultate mostrano un’installazione specifica per coperture con inclinazione da 0 a 15 gradi; la scheda TLR riguarda un’altra configurazione, da 15 a 60 gradi. Il nome commerciale generale non basta a scegliere il kit.

Il raccordo non è una finitura accessoria

Il preventivo deve spiegare come viene collegato l’elemento esterno agli strati della copertura. Il manuale TCR rappresenta separatamente i passaggi relativi alla membrana, alla base e al condotto: il risultato dipende dall’insieme, non soltanto dal tubo. Un generico «sigillatura inclusa» va chiarito con il dettaglio di posa previsto per quel tetto.

Silicone e schiuma non sostituiscono, da soli, il sistema di raccordo e impermeabilizzazione richiesto. Per una copertura piana il riferimento di contesto è la stratigrafia del tetto piano e la continuità dell’impermeabilizzazione. Non bisogna modificare la copertura sulla base di uno schema generico trovato online.

Il passaggio tra spazio riscaldato e sottotetto

Se il locale sottostante è riscaldato, chiedi come verranno raccordati il condotto, l’isolamento e gli strati di tenuta presenti. In un sottotetto freddo la posizione dello strato isolante può essere diversa da quella di una mansarda abitata. La guida sull’isolamento del sottotetto abitabile e non abitabile aiuta a riconoscere questa distinzione.

Prima di chiudere le finiture, fatti consegnare fotografie dei collegamenti che non saranno più visibili. Non certificano da sole il lavoro, ma permettono di ricostruire ciò che è stato eseguito se in futuro servisse un controllo. I lavori sul tetto richiedono organizzazione e protezioni adeguate: questa guida non è un’istruzione per praticare autonomamente un’apertura.

Permessi, vincoli e condominio: tre verifiche separate

Le dimensioni contenute non rendono automaticamente libera l’installazione. La pratica edilizia dipende dalle opere effettive, dall’edificio e dalle regole applicabili. L’articolo 22 del DPR 380/2001 include tra gli interventi soggetti a SCIA determinate opere che interessano parti strutturali o prospetti; non assegna un unico procedimento a qualunque tunnel solare. Un tecnico deve classificare il lavoro prima dell’apertura.

Il profilo paesaggistico è distinto. L’Allegato A del DPR 31/2017 prevede esclusioni sottoposte a condizioni e limiti, mentre l’Allegato B contempla interventi sulle coperture, compresa la realizzazione di lucernari, nel regime semplificato quando ricorrono i relativi presupposti. Non basta chiamare l’opera «piccolo punto luce» per ottenere un’esenzione. Va verificata la situazione concreta, senza confondere autorizzazione paesaggistica e titolo edilizio.

In condominio bisogna chiarire disponibilità del tetto e degli spazi attraversati. L’articolo 1122 del Codice civile, nel testo introdotto dalla legge 220/2012, tutela parti comuni, stabilità, sicurezza e decoro e prevede la preventiva comunicazione all’amministratore per le opere considerate. Questa comunicazione non risolve da sola ogni questione di utilizzo della copertura: il professionista deve esaminare anche il caso condominiale e gli eventuali assensi necessari.

Per il sopralluogo prepara pianta, fotografie dell’interno, informazioni sul tetto e documenti già disponibili. Chiedi una risposta scritta su quali verifiche e pratiche sono comprese nell’incarico. Eviterai di acquistare il kit prima di sapere se il percorso scelto è utilizzabile.

Quanto costa: confrontare il lavoro finito, non il solo kit

Un prezzo utile deve comprendere il sistema previsto per quella copertura, eventuali prolunghe e raccordi, posa esterna, protezioni per lavorare, ripristini e finitura del soffitto. Vanno chiariti anche sopralluogo, progettazione, pratiche, smaltimento e IVA, specificando che cosa rimane escluso. Non esiste in questa guida un prezzo medio universale: accesso e percorso possono cambiare molto da una casa all’altra.

Per capire il confronto, considera un esempio puramente ipotetico, non un listino di mercato. Due offerte indicano rispettivamente 1.200 e 1.500 euro, ma la prima esclude 250 euro di accesso in sicurezza e 150 euro di ripristini. A parità delle altre condizioni, il totale da confrontare diventa 1.600 contro 1.500 euro. Il numero iniziale più basso non era il costo finale più basso.

Chiedi inoltre chi risponde dell’intervento nel suo complesso, quali documenti saranno consegnati e come vengono gestiti eventuali problemi dopo la posa. Non considerare acquisita una detrazione solo perché il prodotto attraversa il tetto: un eventuale beneficio fiscale va verificato separatamente sull’intervento e sulle condizioni vigenti, prima di inserirlo nel bilancio dell’acquisto.

Come verificare il risultato dopo l’installazione

Il controllo non deve fermarsi alla constatazione che il diffusore è luminoso. Conta se è migliorata la zona che aveva motivato l’acquisto. Prima dei lavori puoi annotare dove devi accendere la luce durante il giorno; dopo, ripeti l’osservazione in condizioni esterne confrontabili. Sono osservazioni domestiche, non un collaudo illuminotecnico certificato.

Su smartphone scorri la tabella orizzontalmente.

Le fotografie automatiche di uno smartphone possono schiarire una stanza scura: non usarle come misura delle prestazioni. Se occorre un valore di illuminamento, chiedi una verifica con strumento e procedura appropriati, riferita ai punti e alle condizioni dichiarati. Anche una misura in un’unica giornata non racconta tutta la variabilità stagionale.

Condensa, pulizia e assistenza: cosa fare se compare un problema

Gocce sul diffusore e macchie vicino al soffitto non vanno considerate lo stesso problema senza una verifica. Annota quando compaiono, se sono associate a pioggia e dove si trovano. Sono informazioni utili per l’installatore, non una diagnosi conclusiva a distanza.

La documentazione di assistenza VELUX richiama, per la condensa nel condotto, il controllo di giunti, nastri e collegamento all’isolamento. Se il fenomeno persiste occorre quindi verificare la configurazione e i dettagli di posa, non limitarsi ad asciugare la superficie. Non praticare fori per «far respirare» il tubo e non aggiungere sigillanti a caso: potresti alterare il sistema senza risolvere la causa.

Per pulizia e rimozione del diffusore segui le istruzioni del modello, evitando di forzare anelli o pannelli. La verifica del raccoglitore e dei raccordi esterni va affidata a chi può accedere alla copertura in sicurezza. Conservare il codice del prodotto e la documentazione evita che un futuro intervento parta dalla scelta di un ricambio soltanto somigliante.

La decisione finale può essere semplice: procedere quando percorso, autorizzazioni, posizione e costo completo sono chiari; modificare il progetto se il punto luce non serve la zona desiderata; valutare un’altra soluzione se gli attraversamenti rendono il lavoro sproporzionato. Un sopralluogo ben impostato serve proprio a scegliere, non soltanto a confermare l’acquisto.

Domande frequenti

Fonti e riferimenti

• FAKRO — funzionamento e criteri di progettazione dei lucernari tubolari.
• FAKRO — configurazione e limiti del condotto flessibile SF_.
• VELUX — scheda tecnica del tunnel solare TLR.
• VELUX — istruzioni di installazione TCR, documento VAS 453844.
• VELUX — fattori che influenzano la quantità di luce naturale.
• VELUX — controlli in caso di condensa nel tunnel solare.
• VELUX — accessorio di ventilazione per la configurazione TWR indicata.
• Normattiva — DPR 380/2001, testo vigente e articolo 22.
• Gazzetta Ufficiale — DPR 31/2017, Allegato A e condizioni delle esclusioni.
• Gazzetta Ufficiale — DPR 31/2017, Allegato B e interventi sulle coperture.
• Gazzetta Ufficiale — legge 220/2012, articolo 6 e testo dell’articolo 1122 del Codice civile.
