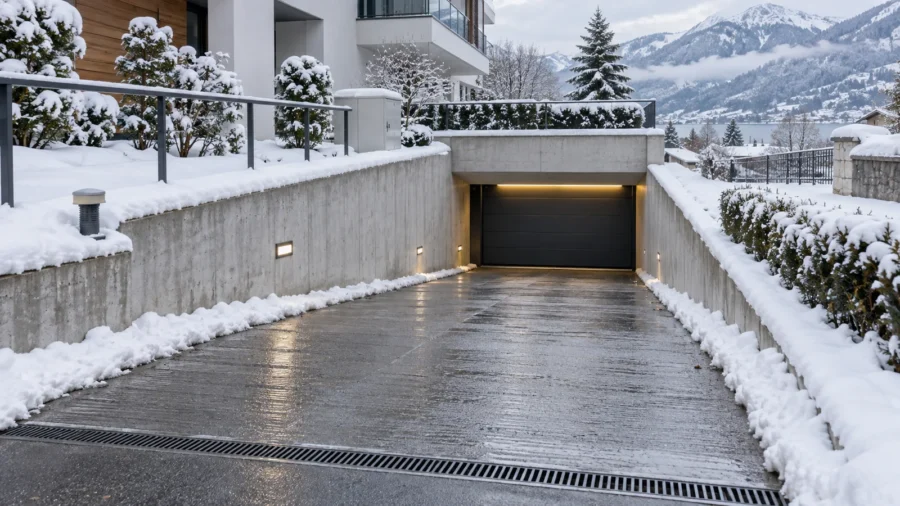

Una rampa carrabile può diventare impraticabile anche con pochi millimetri di ghiaccio, mentre su scale e percorsi pedonali basta una zona rimasta in ombra per creare un rischio concreto di caduta. I sistemi antineve e antighiaccio inseriscono sotto la pavimentazione un elemento riscaldante che porta la superficie nelle condizioni necessarie a sciogliere la precipitazione e a evitare il ricongelamento. Non sono però un semplice “cavo sotto il cemento”: potenza, stratigrafia, drenaggio, sensori, quadro elettrico e logica di comando devono funzionare come un unico impianto.

La scelta dipende dal clima del luogo, dall’esposizione al vento, dalla pendenza, dal tipo di pavimento, dalla rapidità richiesta e dalla potenza elettrica disponibile. Un impianto sottodimensionato può liberare la rampa troppo tardi; uno sempre acceso consuma inutilmente; una superficie riscaldata senza uno scarico efficiente può spostare l’acqua verso un punto in cui torna a gelare. Il progetto deve quindi partire dal percorso che persone e veicoli devono poter utilizzare in sicurezza, non dal solo numero di metri quadrati.

Advertisement - Pubblicità

Come funziona un impianto antineve sotto la pavimentazione

Nel sistema elettrico, cavi o tappeti trasformano l’energia elettrica in calore per effetto Joule. Il calore attraversa il massetto o lo strato di posa e raggiunge la superficie. L’obiettivo non è riscaldare l’ambiente esterno, ma mantenere una sottile fascia di pavimentazione abbastanza calda da impedire l’adesione del ghiaccio o fondere progressivamente la neve. La superficie resta normalmente bagnata finché l’acqua non viene evacuata.

Un impianto idronico svolge la stessa funzione facendo circolare acqua e fluido antigelo in tubazioni annegate nel pacchetto. Può essere alimentato da caldaia, pompa di calore o calore di recupero, ma richiede circolatore, scambiatore o separazione idraulica quando necessaria, regolazione e protezione dal gelo. Per una piccola rampa residenziale l’elettrico è spesso più semplice da installare; per superfici molto estese o dove esiste una fonte termica favorevole, l’idronico merita un confronto energetico ed economico.

Cavo, tappeto e tubazione: non sono la stessa cosa

Il cavo scaldante consente di seguire geometrie irregolari e di variare l’interasse entro i limiti del produttore. Il tappeto ha il cavo già disposto su rete: velocizza la posa sulle superfici regolari, ma non deve essere accorciato tagliando l’elemento riscaldante; si taglia e si ruota la sola rete secondo le istruzioni. Le tubazioni idroniche sono flessibili, ma devono formare circuiti compatibili con portata e perdita di carico. Esistono anche tappeti riscaldanti mobili per ingressi temporanei: non sostituiscono un impianto integrato su una rampa carrabile e richiedono comunque alimentazione e gestione sicure.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Soluzione Quando è interessante Vantaggio Vincolo da progettare
Cavo elettrico Rampe, scale e geometrie irregolari Layout adattabile e risposta diretta Interasse, lunghezze di circuito e potenza elettrica
Tappeto elettrico su rete Fasce e superfici regolari Posa ordinata e densità già definita Misure disponibili, curve e zone da escludere
Tubazione idronica Grandi aree o disponibilità di calore conveniente Integrazione con generatore o recupero Antigelo, inerzia, circuito, scambiatore e regolazione
Tappeto mobile Ingresso o percorso provvisorio Nessuna demolizione della pavimentazione Intralcio, fissaggio, cavi di alimentazione e uso non carrabile

Dove conviene installarlo

Le applicazioni più comuni sono rampe di autorimesse, passi carrai, corsie davanti a cancelli, scale esterne, marciapiedi, ingressi di strutture aperte al pubblico, zone di carico e percorsi accessibili. La convenienza cresce quando lo sgombero manuale è difficile, l’accesso deve rimanere operativo anche durante la precipitazione o sale e mezzi meccanici non sono una soluzione sufficiente.

Non tutte le superfici devono essere necessariamente riscaldate. In un vialetto privato si possono valutare due fasce corrispondenti alle ruote, mentre su una rampa ripida, in curva o utilizzata anche dai pedoni la copertura parziale può lasciare zone pericolose. Vanno considerate l’area di frenata, la soglia del cancello, l’eventuale pianerottolo, il tratto coperto nel quale i veicoli trascinano neve e il canale di raccolta dell’acqua.

Copertura totale o sole corsie delle ruote

Riscaldare soltanto due corsie riduce la superficie attiva e la potenza installata, ma vincola la traiettoria. Un’auto che sterza, un veicolo più largo o una persona che cammina al centro possono uscire dalle fasce libere. La copertura totale offre maggiore continuità, soprattutto davanti a curve, barriere e cancelli, ma richiede più potenza. La decisione va disegnata in pianta insieme ai movimenti reali, non presa applicando una percentuale astratta.

Scale e percorsi pedonali

Sulle scale ogni pedata deve ricevere calore uniforme fino alla zona utile, senza lasciare il bordo in condizioni diverse dal centro. Bisogna coordinare alzate, pianerottoli, giunti e passaggi delle parti fredde. Nei percorsi accessibili conta la continuità: liberare la rampa e lasciare ghiacciato il pianerottolo finale non risolve il problema. La finitura deve conservare resistenza allo scivolamento anche quando è bagnata.

Advertisement - Pubblicità

Il sopralluogo prima del dimensionamento

Il rilievo deve indicare lunghezza, larghezza, pendenza, curve, gradini, bordi, cancelli, soglie, caditoie e pozzetti. Si registrano orientamento, ore di sole, zone d’ombra, vento, accumuli portati da tetti o pendii e temperature locali. Una rampa esposta a nord tra due muri si comporta diversamente da un vialetto soleggiato; un ponte o una soletta sospesa disperde calore anche verso il basso e si raffredda più rapidamente di una superficie sul terreno.

Serve inoltre conoscere la stratigrafia esistente: spessore e stato del calcestruzzo, massetto, asfalto, pietra o masselli; presenza di impermeabilizzazione, isolamento, armatura, giunti e sottoservizi. Per un rifacimento si definiscono le quote disponibili prima di scegliere il sistema. Se la copertura sopra il cavo diventa eccessiva, la risposta rallenta; se è insufficiente, aumentano i rischi di danneggiamento e di distribuzione non uniforme.

Acqua di fusione e ricongelamento

La neve sciolta deve raggiungere uno scarico funzionante senza attraversare una zona fredda. Pendenze insufficienti, caditoie ostruite e canali non coordinati possono produrre una lastra di ghiaccio al limite dell’area riscaldata. In alcuni progetti si estende il riscaldamento fino al drenaggio o si protegge anche il canale; la necessità e il metodo dipendono dal dettaglio costruttivo e dalle istruzioni del sistema.

Una pavimentazione permeabile non elimina automaticamente il problema. L’acqua può infiltrarsi nello strato superficiale e gelare più in basso, oppure incontrare un sottofondo saturo. Drenaggio, resistenza al gelo dei materiali e smaltimento dell’acqua devono essere valutati insieme.

Potenza in W/m²: come si sceglie

La potenza superficiale è il primo dato richiesto, ma non può essere scelta con una regola universale. Le guide dei produttori riportano frequentemente valori nell’ordine di alcune centinaia di watt per metro quadrato: per esempio la guida Danfoss usa 300 W/m² per un percorso in masselli e circa 350 W/m² nell’esempio delle corsie di una rampa privata. Sono esempi progettuali, non valori obbligatori per qualsiasi clima o stratigrafia.

Il fabbisogno aumenta con temperatura esterna di progetto più bassa, vento, nevicate intense, superficie sospesa, forte dispersione verso il basso e necessità di scioglimento rapido. Diminuisce quando il clima è meno severo, l’area è protetta e si accetta un tempo di liberazione maggiore. Anche profondità del cavo, conducibilità del pacchetto e regolazione influenzano la risposta. Sottodimensionare non riduce soltanto la velocità: durante una nevicata continua il sistema può non raggiungere mai il risultato richiesto.

Formula per la potenza installata

Per una prima verifica si usa:

P = A × q

dove P è la potenza installata in watt, A l’area realmente riscaldata in metri quadrati e q la potenza specifica in W/m². Per una rampa di 24 m² progettata, a titolo esemplificativo, con 300 W/m²:

24 × 300 = 7.200 W, cioè 7,2 kW.

Il valore deve poi essere convertito in circuiti disponibili a catalogo, senza tagliare cavi a potenza costante se non espressamente previsto. Si controllano tensione, lunghezze massime, corrente, caduta di tensione, numero di zone e carico sulle fasi. Un carico resistivo da 7,2 kW assorbirebbe circa 31 A a 230 V; se alimentato in modo equilibrato a 400 V trifase, l’ordine di grandezza è circa 10,4 A per fase. Protezioni e sezioni non si ricavano da questi soli calcoli: spettano al progetto elettrico.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Fattore Effetto sul progetto Dato da raccogliere Errore frequente
Clima e vento Modificano potenza e tempo di risposta Condizioni locali e livello di servizio Usare il valore di un’altra città
Stratigrafia Determina dispersione e inerzia Materiali, spessori e supporto Considerare solo la finitura visibile
Pendenza e geometria Definiscono area, zone e drenaggio Rilievo quotato e traiettorie Misurare soltanto lunghezza per larghezza
Neve attesa Incide sulla rapidità necessaria Intensità, durata e accumuli Confondere prevenzione e recupero tardivo
Potenza disponibile Limita circuiti e contemporaneità Fornitura, quadro e altri carichi Scoprire il limite dopo la posa

Sensori e regolazione: il punto decisivo per i consumi

Un termostato che legge soltanto la temperatura può accendere l’impianto in una notte fredda ma asciutta. Un timer può invece mancare una nevicata fuori programma. La regolazione più mirata combina temperatura della pavimentazione e presenza di umidità o precipitazione: il sistema si abilita quando esistono contemporaneamente condizioni termiche e acqua che possono produrre neve o ghiaccio.

Il sensore a pavimento va collocato nell’area rappresentativa, esposto alle stesse condizioni che si vogliono controllare e distante dal cavo quanto prescritto. Non deve finire in un punto sempre allagato, sotto una copertura che non riceve neve o in una zona riscaldata in modo anomalo. Sulle superfici estese due zone con esposizioni diverse possono richiedere sensori o logiche indipendenti.

Avvio anticipato e tempo residuo

Attendere che si formi uno spesso strato di neve richiede più tempo ed energia rispetto a mantenere libera la superficie dall’inizio dell’evento. Dopo la precipitazione può essere utile un tempo residuo per asciugare il film d’acqua ed evitare il ricongelamento. Setpoint e durata non vanno però massimizzati “per sicurezza”: devono essere tarati osservando eventi reali, superficie e scarico.

Zone e priorità di carico

Quando la potenza disponibile è limitata, l’area può essere divisa in rampa, pianerottolo, scale e percorso. La logica dà priorità alle parti essenziali o alterna zone compatibili. Questo non trasforma un impianto sottodimensionato in uno completo: se durante la nevicata una zona critica rimane spenta troppo a lungo, la prestazione di sicurezza non è garantita.

Come stimare il consumo elettrico

Il consumo dipende dalle ore effettive di alimentazione, non dai mesi dell’inverno. La relazione di base è:

E = P × h

con E in kWh, P in kW e h come ore equivalenti a piena potenza. Nell’esempio da 7,2 kW, tre ore equivalenti consumano 21,6 kWh. Se un evento richiede due ore di avvio, quattro di precipitazione e un’ora residua, il massimo teorico è 50,4 kWh; la regolazione può ridurlo se interrompe o cicla il carico, ma non si deve applicare un fattore arbitrario.

Advertisement - Pubblicità

Per stimare la stagione si ricostruiscono numero e durata degli eventi, ore di standby, esposizione e strategia di comando. Il costo variabile è l’energia misurata moltiplicata per il prezzo effettivo del kWh della fornitura. Vanno valutati separatamente eventuale aumento della potenza impegnata, adeguamento del quadro e quote fisse. Un contatore di energia per zona consente di sostituire le ipotesi con dati reali già dal primo inverno.

Perché l’automazione non è un accessorio

Il comando automatico evita due sprechi opposti: accendere per giorni freddi ma asciutti e intervenire troppo tardi, quando serve più energia per recuperare. Un sistema ben regolato non promette consumi “bassi” in assoluto; usa la potenza necessaria soltanto quando le condizioni lo richiedono. Per confrontare preventivi bisogna quindi leggere insieme W/m², area, logica dei sensori, zone e ore di progetto.

Posa sotto calcestruzzo, masselli, pietra e asfalto

Ogni finitura trasmette il calore in modo diverso e impone una sequenza di cantiere specifica. Il produttore deve dichiarare che il cavo o tappeto è adatto all’applicazione e alle temperature di posa. Non è prudente usare sotto asfalto un prodotto previsto soltanto per massetto, né aggiungere isolanti, guaine o spessori senza verificare temperature, adesione e capacità portante.

Calcestruzzo e massetto

Il supporto deve essere stabile, drenato e dimensionato per i carichi. Cavi e tappeti vengono fissati affinché non galleggino o si spostino durante il getto; l’interasse rimane uniforme e gli elementi non si toccano né si sovrappongono. Le connessioni caldo-freddo e i terminali devono essere posizionati come da istruzioni. Il getto va eseguito senza colpire il cavo con attrezzi e senza creare vuoti che ostacolano lo scambio termico.

Masselli e pietra

Sotto masselli autobloccanti il cavo può essere inserito nello strato previsto dal sistema, protetto da aggregati taglienti e dalla compattazione. Lo spessore sopra l’elemento deve restare uniforme. Per lastre in pietra si coordinano letto di posa, adesivo o malta, giunti, dilatazioni e resistenza al gelo. La scelta estetica non deve ostacolare drenaggio e accessibilità.

Asfalto

La temperatura del conglomerato e le operazioni di stesa possono danneggiare un normale cavo. Servono prodotti dichiarati per asfalto e una procedura che definisca strati, temperatura massima, mezzi ammessi e protezione delle parti fredde. Prima di far transitare finitrice o rullo si controllano le istruzioni: la robustezza meccanica del sistema non autorizza lavorazioni improvvisate.

Giunti, bordi, curve e scarichi

I cavi non devono attraversare liberamente un giunto di dilatazione: il movimento della pavimentazione può sollecitarli fino alla rottura. In genere si progettano circuiti separati ai due lati o dettagli specifici ammessi dal sistema. Anche cambi di pendenza, spigoli, bordi della soletta e connessioni con parti fredde richiedono un disegno esecutivo. Il cavo non si piega sotto il raggio minimo e non viene accorciato sul posto quando il prodotto è a lunghezza fissa.

Sulle rampe curve il tracciato deve mantenere l’interasse senza convergere verso il centro. Vicino a pareti e cordoli si rispettano le distanze prescritte, evitando fasce fredde troppo ampie. Canali di drenaggio, griglie e pozzetti restano ispezionabili; se vengono riscaldati, il circuito deve essere compatibile con l’ambiente umido e con le operazioni di pulizia.

Impianto elettrico, protezioni e documenti

Una superficie da poche decine di metri quadrati può introdurre diversi kilowatt di carico. Prima della posa si verificano potenza disponibile, quadro, bilanciamento delle fasi, linee, caduta di tensione, correnti di spunto dei contattori, sezionamento e coordinamento delle protezioni. Il cavo scaldante deve essere conforme alla propria applicazione; la IEC 60800:2021 riguarda i cavi resistivi fino a 300/500 V destinati anche alla prevenzione del ghiaccio.

Advertisement - Pubblicità

Protezione differenziale, messa a terra, schermatura, grado IP di scatole e sensori e protezione meccanica delle parti accessibili vanno definiti dal progettista e dalle istruzioni del fabbricante. Anche quando una guida di prodotto propone uno schema già configurato, corrente nominale, tempi di intervento e coordinamento con le protezioni esistenti devono essere verificati sul caso reale: lo schema commerciale non sostituisce il progetto dell’impianto.

Il D.M. 37/2008 si applica agli impianti al servizio degli edifici anche nelle relative pertinenze. Installazione e modifica devono essere affidate a impresa abilitata; progetto, dichiarazione di conformità, schema realizzato, relazione sui materiali e manuali vanno consegnati secondo il caso. Per capire quando è richiesto il progetto firmato da un professionista è utile la guida al progetto dell’impianto elettrico.

Un esempio: il sistema ATH Adamello

Tra le soluzioni presenti nel catalogo Edilizia.com, ATH Adamello è un sistema elettrico con serpentine o pannelli riscaldanti su rete destinato a rampe, scale e aree esterne. La documentazione ATH prevede la posa sotto calcestruzzo, pietra o asfalto e il comando manuale oppure automatico mediante temporizzatori e sensori delle condizioni della pavimentazione.

Il prodotto rappresenta un esempio coerente quando si cerca un sistema modulare elettrico, ma la scelta non si esaurisce nel nome commerciale. Occorrono area, densità di potenza, dimensioni dei moduli, tensione, stratigrafia ammessa, schema dei circuiti, regolazione e protezioni compatibili con il progetto. Anche l’affermazione commerciale di manutenzione minima riguarda l’elemento annegato: sensori, quadro, protezioni e drenaggi devono comunque essere controllati.

Sequenza di posa e prove obbligatorie

  1. Rilievo e progetto: definire area attiva, potenza, circuiti, sensori, drenaggio, giunti e quadro.
  2. Preparazione del supporto: correggere cedimenti, quote, impermeabilizzazione e scarichi prima del cavo.
  3. Tracciamento: segnare zone escluse, interasse, curve, connessioni e posizione dei sensori.
  4. Fissaggio: bloccare cavi o tappeti senza sovrapposizioni, schiacciamenti e attraversamenti dei giunti.
  5. Misure prima della copertura: registrare resistenza del conduttore e isolamento, confrontandoli con i valori ammessi.
  6. Getto o posa della finitura: sorvegliare il cavo durante le lavorazioni e rispettare materiali e temperature.
  7. Misure durante e dopo: ripetere i controlli per individuare subito danni, quando il punto è ancora localizzabile.
  8. Avviamento: provare ogni zona, sensore, contattore, protezione e modalità manuale/automatica.
  9. Consegna: conservare planimetria dei circuiti, fotografie prima della copertura, misure, schemi e dichiarazione.

La ripetizione delle misure non è formalità. Danfoss documenta prove di resistenza alla ricezione, dopo la posa, durante il getto e alla conclusione. Se un cavo viene danneggiato mentre il massetto è ancora aperto, la riparazione è molto più semplice che dopo la finitura.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Momento Controllo Cosa documentare Problema intercettato
Alla consegna Integrità, resistenza e isolamento Codice circuito e valori iniziali Danno di trasporto o prodotto errato
Dopo il fissaggio Interasse, giunti, connessioni e misure Foto quotate e planimetria Schiacciamento, sovrapposizione o posa difforme
Durante la copertura Monitoraggio elettrico e sorveglianza Valori e fase di lavorazione Taglio o urto durante getto e stesa
A opera finita Circuiti, protezioni, sensori e assorbimenti Verbale di avviamento Errore di collegamento o regolazione
Primo evento invernale Uniformità, tempi e drenaggio Temperature, ore e kWh per zona Fasce fredde, setpoint errati o ricongelamento

Manutenzione e controlli prima dell’inverno

Il cavo annegato non ha organi in movimento e, se correttamente installato, non richiede interventi periodici sulla pavimentazione. Il sistema nel suo complesso, però, va provato prima della stagione: stato del quadro, test delle protezioni, comunicazione dei sensori, modalità automatica e manuale, assorbimento delle zone e allarmi. Griglie, canalette e pozzetti devono essere puliti.

Durante il primo evento si osservano tempi di scioglimento, bordi freddi, acqua residua e possibile ricongelamento fuori area. Dopo lavori di foratura, fissaggio di cancelli o taglio della pavimentazione bisogna consultare la planimetria dei cavi. Non si eseguono carotaggi “a memoria”: una fotografia georeferenziata o quotata della posa è parte utile del fascicolo.

Se una zona non scalda

Si controllano alimentazione, protezioni, contattore, termoregolatore e sensori prima di attribuire il guasto al cavo. Le misure elettriche possono indicare interruzione o dispersione; strumenti di localizzazione aiutano a trovare il punto senza demolire tutta la rampa. Se il sistema si accende ma la superficie resta fredda, si verificano tensione, assorbimento, potenza effettiva, profondità, umidità e condizioni meteorologiche.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Come confrontare preventivi e costi

Il costo non dipende soltanto dai metri di cavo. Pesano demolizione e ripristino, sottofondo, impermeabilizzazione, drenaggio, finitura, numero di circuiti, sensori, automazione, quadro, linee e possibile aumento di potenza. Un’offerta economica che esclude il rifacimento della rampa non è confrontabile con una soluzione chiavi in mano.

Il preventivo dovrebbe separare almeno opere edili, sistema scaldante, regolazione, impianto elettrico, collaudo e documenti. Devono risultare area riscaldata, W/m², kW installati, schema delle zone, tipo di sensore e stratigrafia. Per il costo di esercizio bisogna indicare ore equivalenti o eventi assunti: il solo dato “basso consumo” non permette alcuna verifica.

Errori da evitare

  • Accendere quando la neve è già compatta: il sistema impiega più tempo e può non recuperare durante una nevicata intensa.
  • Usare il solo sensore di temperatura: nelle giornate fredde ma asciutte si spreca energia.
  • Dimenticare lo scarico: l’acqua sciolta può congelare subito oltre la zona riscaldata.
  • Attraversare i giunti: i movimenti della pavimentazione possono danneggiare il cavo.
  • Lasciare potenza per ultima: quadro e fornitura vanno verificati prima delle opere edili.
  • Posare a profondità irregolare: si creano tempi di risposta e temperature superficiali differenti.
  • Saltare le misure intermedie: dopo il getto diventa difficile attribuire e localizzare un danno.
  • Confondere “senza manutenzione” con “senza controlli”: sensori, protezioni e drenaggi restano essenziali.

Domande frequenti

Quanti W/m² servono per una rampa antighiaccio?

Non esiste un valore unico. Le guide tecniche mostrano spesso esempi intorno a 300-350 W/m², ma clima, vento, stratigrafia, superficie sospesa, intensità della neve e tempo di risposta possono richiedere scelte diverse. Il valore va definito dal progetto e dalla documentazione del sistema.

Conviene riscaldare tutta la rampa o soltanto le ruote?

Le due corsie riducono area e potenza, ma lasciano zone non sicure per pedoni, sterzate e veicoli con carreggiata diversa. Su rampe ripide, curve o aperte al pubblico è spesso più coerente valutare la copertura completa delle zone di transito e frenata.

Il sistema deve rimanere acceso tutto l’inverno?

No. Una regolazione con temperatura e umidità attiva l’impianto quando esiste rischio di neve o ghiaccio. Può mantenere un breve funzionamento residuo per asciugare la superficie, ma non dovrebbe alimentare la rampa per intere giornate fredde e asciutte.

Quanto consuma un impianto antineve?

Si moltiplicano potenza installata e ore equivalenti di funzionamento. Un sistema da 7,2 kW acceso a piena potenza per tre ore consuma 21,6 kWh. Il consumo stagionale dipende da eventi meteorologici, esposizione, sensori, zone e taratura.

Si può installare sotto una pavimentazione esistente?

Per un sistema integrato occorre normalmente rimuovere o ricostruire almeno parte della finitura e dello strato di posa. Fresature superficiali sono ammissibili soltanto se previste da un sistema specifico e compatibili con struttura, copriferro, impermeabilizzazione e spessori.

Il cavo può essere posato sotto l’asfalto?

Sì, ma soltanto se il prodotto è dichiarato per le temperature e le lavorazioni dell’asfalto. Strati, temperatura di stesa, compattazione e mezzi di cantiere devono rispettare le istruzioni, altrimenti il cavo può essere danneggiato.

Cosa succede se si rompe un cavo sotto il cemento?

Le misure elettriche e gli strumenti di localizzazione possono individuare il guasto, consentendo una riparazione puntuale. La planimetria e le fotografie scattate prima del getto riducono demolizioni e tempi. Per questo le prove vanno ripetute durante tutte le fasi di posa.

Serve un impianto trifase?

Dipende dalla potenza e dalla fornitura. Piccole zone possono essere monofase, mentre carichi di diversi kilowatt vengono spesso distribuiti sulle tre fasi. Bilanciamento, sezioni e protezioni devono risultare dal progetto elettrico.

Serve la dichiarazione di conformità?

L’impianto elettrico al servizio dell’edificio e delle sue pertinenze rientra nel D.M. 37/2008. L’intervento va eseguito da impresa abilitata e documentato secondo il caso con progetto, dichiarazione di conformità e relativi allegati.

Il sistema sostituisce sale e sgombero neve?

Può ridurne fortemente la necessità nell’area trattata, ma non elimina il piano di gestione invernale. Nevicate oltre le condizioni di progetto, guasti, interruzioni elettriche e accumuli provenienti da zone adiacenti richiedono procedure alternative e controllo della superficie.
