La valvola a tre vie della caldaia, chiamata anche valvola deviatrice, indirizza l’acqua del circuito primario verso due percorsi alternativi. Nelle caldaie murali combinate permette normalmente di scegliere fra impianto di riscaldamento e scambiatore che produce acqua calda sanitaria. Quando si apre un rubinetto, la caldaia assegna priorità al sanitario; chiuso il prelievo, la valvola torna nella posizione prevista per i termosifoni.

Se il meccanismo resta fermo, si muove solo in parte o non riceve il comando corretto, i due servizi possono interferire: radiatori che si scaldano in estate durante la doccia, acqua sanitaria tiepida, riscaldamento assente o tempi di commutazione anomali.

Questi sintomi, però, non provano da soli che la valvola sia guasta: flussimetro, sonde, scambiatore, circolatore e scheda elettronica possono produrre effetti simili.

Che cos’è una valvola a tre vie

Una valvola a tre vie possiede tre attacchi idraulici. Uno è normalmente la via comune, spesso identificata negli schemi con AB; le altre sono A e B. La geometria interna può collegare la via comune con un ramo, con l’altro oppure, nei modelli modulanti, con entrambi in proporzioni controllate.

Non tutte le valvole a tre vie svolgono lo stesso compito. Una deviatrice riceve il flusso dalla porta comune e lo invia verso una delle due uscite; una miscelatrice combina due flussi in una sola uscita. Corpo, otturatore e indicazioni del produttore determinano quale funzione è ammessa: non si può dedurla soltanto contando gli attacchi.

Configurazione Funzione Esempio Errore da evitare
Deviatrice ON/OFF Invia la portata da AB verso A oppure B Riscaldamento o scambiatore sanitario Montare il comune sulla porta errata
Miscelatrice modulante Combina due ingressi per regolare la temperatura Circuito radiante o climatico Confonderla con la deviatrice interna della caldaia
Valvola di zona a tre vie Alimenta una zona mantenendo un percorso di by-pass Impianto multizona Attribuire alla caldaia un componente esterno
Deviatrice per bollitore Dà priorità alla serpentina dell’accumulo Caldaia solo riscaldamento con bollitore Scegliere attuatore e tempi incompatibili
Advertisement - Pubblicità

Dove si trova e che cosa contiene

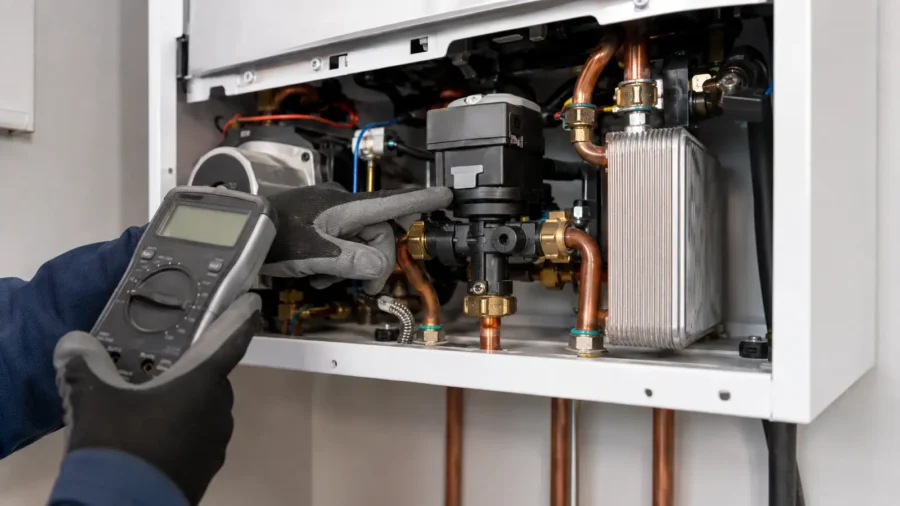

Nelle caldaie combinate moderne la valvola è spesso integrata nel gruppo idraulico, vicino a circolatore e scambiatore sanitario a piastre. Alcuni apparecchi la collocano sulla mandata, altri sul ritorno; in determinati modelli è parte di un monoblocco composito. Lo schema del costruttore, non una fotografia generica trovata online, identifica porte e percorso.

  • corpo idraulico: contiene i tre passaggi e le sedi di tenuta;
  • cartuccia o otturatore: apre un percorso mentre chiude l’altro;
  • alberino e guarnizioni: trasmettono il movimento mantenendo la tenuta;
  • molla: riporta o contrasta l’otturatore nei sistemi che la prevedono;
  • attuatore: trasforma il comando elettrico in spostamento o rotazione;
  • fine corsa o sensore di posizione: presente solo in alcune costruzioni, conferma la posizione raggiunta.

Motore e parte idraulica possono essere separabili, ma non sempre sono venduti o sostituibili singolarmente. Il codice corretto dipende da modello, matricola, anno e revisione dell’apparecchio.

Come avviene il passaggio fra riscaldamento e acqua calda

  1. aprendo il rubinetto, il sensore di flusso rileva una richiesta sanitaria;
  2. la scheda controlla le condizioni e comanda l’attuatore;
  3. l’otturatore chiude il percorso verso l’impianto e apre quello dello scambiatore sanitario;
  4. circolatore e bruciatore trasferiscono calore all’acqua del circuito primario;
  5. lo scambiatore a piastre cede quel calore all’acqua di rete senza mescolare i fluidi;
  6. terminato il prelievo, la scheda gestisce post-circolazione e ritorno alla modalità richiesta.

La priorità sanitaria spiega una breve pausa del riscaldamento durante un prelievo: di norma non è un guasto. Il funzionamento preciso e i tempi cambiano fra apparecchi. Alcune logiche muovono periodicamente la valvola anche nelle funzioni antigelo o antibloccaggio.

Sintomi più frequenti e possibili alternative

Sintomo Compatibile con la valvola Altre cause da escludere Osservazione utile
Radiatori caldi durante il solo prelievo sanitario Otturatore che non chiude completamente il ramo riscaldamento Termosifonaggio o schema esterno Verificare se accade soltanto aprendo l’ACS
Acqua calda tiepida, mentre il riscaldamento funziona Portata primaria divisa o corsa incompleta Scambiatore incrostato, portata eccessiva, sonda o combustione Annotare portata, temperatura e stabilità
ACS normale ma termosifoni freddi Valvola rimasta in posizione sanitario Termostato, pompa, aria, pressione, valvole di zona Controllare richiesta e codice display
Temperatura che alterna caldo e freddo Commutazione instabile Flussimetro intermittente, NTC, calcare o modulazione Provare un solo rubinetto a portata costante
Ronzio o colpi durante la commutazione Attuatore bloccato o ingranaggi usurati Pompa, aria o dilatazioni Registrare momento e durata senza aprire il mantello
Perdita sotto il gruppo idraulico Tenuta dell’alberino o corpo danneggiato Raccordi, scambiatore, valvola di sicurezza o condensa Spegnere in sicurezza e chiamare assistenza

Se l’apparecchio mostra un errore, bisogna distinguere i controlli consentiti all’utente dagli interventi riservati. Il codice va letto sul manuale del modello: la stessa sigla può significare cose diverse fra marche e generazioni.

Radiatori caldi in estate: quanto è indicativo?

È uno dei segnali più caratteristici quando coincide esattamente con il prelievo di acqua calda. Se il tubo di mandata e più radiatori aumentano sensibilmente di temperatura durante la doccia, parte della portata primaria potrebbe sfuggire verso l’impianto. Una lieve propagazione iniziale vicino alla caldaia, però, non basta: massa calda, post-circolazione e configurazione idraulica devono essere valutate.

Pressione alta o bassa: è colpa della tre vie?

La valvola deviatrice normalmente non regola la pressione statica dell’impianto. Variazioni importanti richiedono controlli su carico, perdite, vaso di espansione, valvola di sicurezza e, in alcuni guasti, scambiatori. Le guide sulla pressione della caldaia e sul vaso di espansione aiutano a non confondere fenomeni differenti.

Che cosa può controllare l’utente in sicurezza

  • verificare che la caldaia sia nella modalità corretta e che esista una richiesta ambiente;
  • leggere pressione e codice sul display, confrontandoli esclusivamente con il manuale;
  • provare un prelievo sanitario stabile e annotare tempo, temperatura e rumori;
  • osservare, senza smontare, se i radiatori si scaldano durante il solo prelievo ACS;
  • controllare se il problema riguarda tutti i rubinetti o uno soltanto;
  • comunicare a chi interviene modello, matricola, cronologia e operazioni recenti.

Non si deve rimuovere il mantello, introdurre utensili, alimentare direttamente il motore, forzare la leva, ponticellare sensori o scaricare il circuito senza procedura. All’interno convivono elettricità, acqua calda, pressione e apparecchiature a gas. In presenza di odore di gas si chiude, se possibile senza rischio, il dispositivo di intercettazione, si arieggia senza azionare interruttori e si contattano i servizi competenti.

Diagnosi professionale passo per passo

Un tecnico non dovrebbe sostituire la valvola soltanto in base al sintomo. La sequenza più utile separa richiesta, comando, movimento e risultato idraulico.

Fase Controllo Che cosa distingue
1. Identificazione Modello, matricola, esploso e codice ricambio Versione corretta del gruppo e dell’attuatore
2. Richiesta Stato del flussimetro, termostato e sonde Comando assente da valvola difettosa
3. Test attuatori Funzione service prevista dal costruttore Risposta elettronica e corsa comandata
4. Alimentazione Tensione, connettore e segnale secondo schema Motore guasto da scheda o cablaggio
5. Movimento Corsa dell’attuatore e resistenza della cartuccia Parte elettrica da blocco meccanico
6. Percorso termico Temperature sui rami durante ACS e riscaldamento Tenuta idraulica e deviazione incompleta
7. Collaudo Entrambe le modalità, tenuta, spurgo e codici Riparazione reale da difetto ancora presente

Alcune caldaie dispongono nel menu tecnico di un test specifico della valvola a tre vie. È una funzione riservata all’assistenza: l’esito va confrontato con posizione reale e temperature, perché sentire il motore non dimostra che l’otturatore abbia completato la corsa.

Motore, cartuccia o valvola completa?

Se arriva il comando elettrico ma l’attuatore non si muove, può bastare il motore compatibile. Se il motore funziona ma l’alberino è duro, la cartuccia può essere incrostata, deformata o usurata. Perdite, sedi danneggiate o componenti non separabili possono richiedere il gruppo completo.

La sostituzione comprende isolamento elettrico e del gas secondo procedura, raffreddamento e scarico controllato del primario, protezione dell’elettronica, rimozione del componente, guarnizioni nuove, rimontaggio alla coppia prevista, riempimento, spurgo, prova di tenuta e collaudo delle due modalità. Se si interviene su parti che incidono sulla combustione, seguono anche i controlli specifici del costruttore.

Perché la valvola si blocca

  • depositi e magnetite nel circuito di riscaldamento;
  • incrostazioni o residui su cartuccia e sedi;
  • guarnizioni gonfie, indurite o consumate;
  • inattività prolungata e movimento raro;
  • infiltrazione d’acqua nell’attuatore;
  • ingranaggi, motore, microinterruttore o cablaggio usurati;
  • comando errato dovuto a sensore o scheda.

La pulizia dell’impianto e un defangatore magnetico correttamente posizionato possono ridurre la circolazione di particelle ferromagnetiche, ma non riparano una cartuccia già danneggiata e non sostituiscono il trattamento dell’acqua previsto per l’impianto.

Quanto costa sostituire la valvola a tre vie

Il prezzo varia molto perché “valvola tre vie” può indicare il solo attuatore, la cartuccia, il corpo o un gruppo idraulico integrato. Anche accessibilità, età della caldaia e disponibilità del ricambio incidono. Le fasce sono ordini di grandezza editoriali 2026, IVA e condizioni locali da verificare.

Voce Fascia indicativa Nota
Diagnosi e uscita 70-140 € Può essere assorbita nel lavoro secondo preventivo
Attuatore o motore 55-160 € Solo se separabile e compatibile
Cartuccia e tenute 35-110 € Disponibilità molto legata al modello
Valvola o gruppo completo 100-300 € Più alto per monoblocchi idraulici
Manodopera di sostituzione e collaudo 90-220 € Scarico, accesso e spurgo cambiano i tempi
Totale frequente 160-450 € Può salire con ricambi costosi o altri guasti

Il preventivo dovrebbe indicare codice ricambio, componente sostituito, manodopera, guarnizioni, riempimento, collaudo e garanzia. Su una caldaia molto vecchia il confronto deve includere disponibilità futura dei ricambi, stato dello scambiatore e costi prevedibili, non soltanto il rapporto fra riparazione e prezzo di una nuova macchina. La guida all’acquisto della caldaia aiuta a confrontare le alternative tecniche.

Manutenzione e documentazione dell’intervento

La valvola non richiede normalmente una sostituzione periodica preventiva: durante la manutenzione si valuta il funzionamento secondo il manuale dell’apparecchio. Il DPR 74/2013 stabilisce il quadro per esercizio, controllo e manutenzione degli impianti termici; il DM 37/2008 disciplina le imprese abilitate e la documentazione per installazione e trasformazione degli impianti.

Riparazione del componente e controllo di efficienza energetica non sono automaticamente la stessa operazione. La guida sulla manutenzione della caldaia distingue frequenze, rapporto di controllo e libretto. Conservare fattura con codice del ricambio e rapporto tecnico facilita garanzia e diagnosi future.

Advertisement - Pubblicità

Caso pratico: radiatori caldi durante un prelievo sanitario

Si consideri una caldaia combinata con pressione stabile a 1,2 bar, riscaldamento disattivato e acqua sanitaria regolare nei primi minuti. Durante una doccia, il tubo di mandata e i primi radiatori diventano progressivamente caldi, mentre la temperatura al rubinetto scende. Il comportamento è compatibile con una deviazione incompleta, ma non autorizza a ordinare subito la valvola: occorre separare la semplice propagazione iniziale da una portata continua verso l’impianto.

  1. si ripete la prova con un solo rubinetto e portata costante, annotando tempi e temperature;
  2. il tecnico controlla che la scheda riconosca la richiesta sanitaria e comandi l’attuatore;
  3. si confrontano corsa meccanica e temperature dei due rami, senza affidarsi al solo rumore del motore;
  4. si escludono flussimetro intermittente, scambiatore a piastre ostruito e circolazioni parassite esterne alla caldaia.

Se il comando arriva e il motore compie la corsa, ma il ramo riscaldamento continua a ricevere calore, l’indizio si sposta verso cartuccia, otturatore o sede. Se il comando manca, invece, sostituire la parte idraulica non risolve il difetto. Questa sequenza evita sia un ricambio inutile sia un collaudo limitato alla sola produzione di acqua calda.

Come confrontare due preventivi

Il confronto va fatto sullo stesso perimetro. Un’offerta per il solo attuatore non è equivalente a una per il gruppo idraulico completo; allo stesso modo, un prezzo del ricambio privo di scarico, riempimento e prova finale non rappresenta il costo dell’intervento. Prima di autorizzare il lavoro conviene verificare che siano indicati:

  • modello e matricola della caldaia, codice del componente e natura originale o equivalente del ricambio;
  • diagnosi eseguita e motivo per cui sono esclusi sensori, scheda, scambiatore e circolatore;
  • guarnizioni, materiali di consumo, eventuale trattamento o pulizia del circuito;
  • manodopera, diritto di chiamata, IVA, collaudo in sanitario e riscaldamento;
  • garanzia sul ricambio e sul lavoro, con condizioni per un eventuale secondo intervento.

Per esempio, 90 euro di diagnosi, 145 euro di componente e 130 euro di manodopera producono un totale di 365 euro prima di eventuali voci aggiuntive. Un secondo preventivo da 320 euro per un gruppo diverso può sembrare più conveniente, ma va confrontato soltanto dopo avere verificato compatibilità, operazioni incluse e garanzia. Il criterio corretto è il costo della soluzione collaudata, non il prezzo isolato del pezzo.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti

A cosa serve la valvola a tre vie della caldaia?

Devia l’acqua del circuito primario verso il riscaldamento oppure verso lo scambiatore o il bollitore che produce acqua calda sanitaria.

Perché i termosifoni si scaldano quando apro l’acqua calda?

La valvola potrebbe non chiudere completamente il ramo riscaldamento, ma vanno esclusi propagazione termica e particolarità dello schema prima di sostituirla.

Acqua tiepida significa valvola guasta?

No. Possono essere coinvolti scambiatore incrostato, portata eccessiva, flussimetro, sonde, circolatore o modulazione della caldaia.

Si può sbloccare manualmente?

Non dall’utente. L’eventuale comando manuale e la posizione centrale descritti in alcuni manuali servono a procedure tecniche specifiche, con apparecchio messo in sicurezza.

La valvola a tre vie controlla la pressione?

Non normalmente. Pressione alta o bassa richiedono verifiche su carico, perdite, vaso di espansione, sicurezza e scambiatori.

Come si capisce se è rotto il motore o la cartuccia?

Il tecnico verifica segnale elettrico, movimento dell’attuatore e resistenza meccanica della cartuccia, quindi controlla se il flusso è davvero deviato.

Si sostituisce solo l’attuatore?

In alcuni modelli sì. In altri motore, cartuccia o gruppo idraulico hanno codici e disponibilità differenti; decide l’esploso del modello esatto.

Quanto dura una valvola a tre vie?

Non esiste una durata fissa. Qualità dell’acqua tecnica, numero di cicli, inattività, temperatura, tenute e progetto del componente incidono sull’usura.

Il defangatore impedisce il guasto?

Può trattenere particelle magnetiche e proteggere il circuito, ma non elimina tutte le impurità e non previene guasti elettrici o usura delle tenute.

Quanto costa cambiarla?

Un intervento completo ricade spesso fra 160 e 450 euro, ma codice del ricambio, gruppo integrato, accessibilità e altri difetti possono cambiare molto il totale.

Conviene riparare una caldaia vecchia?

Dipende da età, stato complessivo, disponibilità dei ricambi, altri guasti prevedibili e alternativa impiantistica. Il solo prezzo della valvola non basta.

Posso aprire il mantello per guardare la valvola?

No. Diagnosi e sostituzione interessano componenti idraulici ed elettrici dentro un apparecchio a gas e devono essere svolte da personale qualificato.

Fonti tecniche e normative

Guida aggiornata al 2026. Architettura idraulica, codici ricambio, procedure e valori elettrici dipendono dal modello: diagnosi e intervento devono seguire la documentazione del costruttore e le regole applicabili.
