Nodo di posa del serramento: nastri, sigillanti, fissaggi e verifica

Una finestra può avere un’ottima trasmittanza dichiarata e lasciare comunque entrare aria, acqua o rumore. Spesso il difetto non nasce dal vetro o dalle guarnizioni dell’anta, ma dal punto in cui il telaio incontra parete, controtelaio, spallette e davanzale. Il nodo di posa del serramento è questa interfaccia costruita in cantiere: deve trasferire i carichi, conservare le prestazioni del prodotto e impedire percorsi incontrollati ad aria e pioggia. Un cordone di silicone visibile non basta a descriverla.

Questa guida mostra come leggere e progettare il nodo di una finestra o portafinestra: quali funzioni spettano ai fissaggi e ai materiali di tenuta, come scegliere nastri e sigillanti in base al giunto, dove cambiano le regole alla soglia e al davanzale e come verificare il lavoro prima che venga coperto dagli intonaci. La posa del solo controtelaio è un passaggio distinto; qui interessa la continuità dell’insieme dal muro al telaio finito. Misure, distanze delle viti e prodotti si definiscono sul progetto e sulle istruzioni dei sistemi impiegati, non con una ricetta valida per ogni edificio.

Che cosa comprende il nodo finestra-parete

Nel nuovo edificio il serramento può essere fissato a un controtelaio o direttamente al supporto previsto dal progetto. Nella sostituzione può restare parte del vecchio telaio, se una verifica lo consente, oppure il vano viene liberato e ripristinato. In entrambi i casi bisogna distinguere giunto primario, tra muratura e controtelaio quando presente, e giunto secondario, tra controtelaio e telaio. Un giunto secondario ben sigillato non recupera un primario aperto dietro l’intonaco; una parete asciutta non rende automaticamente corretto il fissaggio della nuova finestra.

La UNI 11673-1:2017, indicata da UNI come in vigore, riguarda la progettazione esecutiva della posa e i metodi di verifica delle prestazioni dei giunti rispetto a quelle del serramento. La UNI 11673-4:2021 affronta invece la verifica dell’esecuzione, con approcci documentali, analitici e sperimentali. Non significano che basti scrivere «posa a norma» in preventivo: occorre un dettaglio applicabile al vano reale, materiali identificati, posa eseguita correttamente e controlli pertinenti.

Le funzioni sono separate, anche quando un prodotto multifunzione ne svolge più di una. La documentazione illbruck sui nastri per finestre distingue tenuta interna, isolamento centrale e protezione esterna; descrive anche nastri impregnati e prodotti multifunzione, ciascuno con campi d’impiego. Questo non autorizza a sostituire il disegno del nodo con il nome di un nastro: geometria, compressione, supporto e raccordi determinano se quel prodotto lavora come previsto.

Il rilievo che precede la scelta dei materiali

Si misura il vano grezzo in più punti, verificando piombo, livello, diagonali, larghezza delle spallette e quote della soglia. Si individua la muratura portante reale: mattone pieno, forato, calcestruzzo, calcestruzzo cellulare e vecchi rappezzi offrono condizioni di ancoraggio diverse. Si rilevano posizione del cappotto, eventuale vecchio controtelaio, stato degli intonaci, cassonetto, davanzale interno ed esterno e punti di possibile ingresso d’acqua. Senza questo rilievo, la luce libera può essere corretta sulla carta ma lasciare un giunto troppo stretto per il nastro scelto o un supporto insufficiente per il fissaggio.

Posizione del telaio e continuità termica

La collocazione del serramento nella profondità del muro cambia imbotti, ponte termico e raccordo con l’isolamento. Non esiste un «sempre al filo esterno» valido per muratura monostrato, parete isolata internamente e cappotto esterno. Si disegna la sezione con spallette e davanzale e si valutano le condizioni termo-igrometriche; la guida alla trasmittanza termica di pareti e infissi chiarisce perché il valore Uw della finestra non è la prestazione automatica del nodo installato. Se è previsto un isolamento interno, il raccordo della tenuta all’aria e la verifica della condensa diventano particolarmente delicati.

Un controtelaio metallico non isolato o una soglia passante possono collegare ambiente interno ed esterno con un ponte termico che il nastro non cancella. Anche una spalletta con cappotto interrotto all’imbotte può restare fredda. Il progetto deve indicare come proseguono gli strati: non basta riempire il vuoto con schiuma se l’isolante e la tenuta si interrompono agli angoli. La posizione scelta va verificata anche rispetto ad apertura dell’anta, zanzariera, oscurante e futura manutenzione.

Fissaggi: il carico va alla struttura, non al sigillante

Il telaio deve trasmettere peso proprio, azioni di apertura e chiusura e sollecitazioni previste al supporto idoneo. Si scelgono viti, tasselli o staffe in funzione di profilo, dimensioni, peso, materiale della parete, profondità di ancoraggio, distanze dal bordo e istruzioni del produttore. La scheda Rawlplug di una vite per telai mostra proprio una sequenza di foratura, pulizia del foro e serraggio controllato su supporti compatibili: è un esempio di documentazione del fissaggio, non un invito a usare quella vite in ogni parete.

I tasselli non si dispongono con un numero universale «per finestra»: lo schema dipende da lunghezza dei lati, zone vicine a cerniere e chiusure, sistema di profilo e azioni di progetto. Un mattone forato può richiedere tipo di fissaggio e foratura diversi da un supporto pieno; un vecchio intonaco friabile non è un supporto resistente. Gli spessori di appoggio e i blocchetti devono essere previsti e posizionati dove trasferiscono i carichi senza deformare il telaio. La schiuma poliuretanica usata per riempire e isolare un giunto non sostituisce il fissaggio meccanico progettato.

Come riconoscere un fissaggio che sta deformando il serramento

Il posatore controlla quote e diagonali prima e dopo il serraggio; l’anta viene provata senza che il telaio si incurvi verso il punto di ancoraggio. Se la maniglia diventa dura o l’anta sfrega subito dopo l’installazione, il problema può essere un telaio tirato dalle viti, non soltanto la ferramenta da regolare. Un sigillante applicato dopo nasconde il giunto ma non riallinea il profilo. Si corregge la causa meccanica prima di chiudere le finiture, conservando una documentazione delle posizioni di fissaggio.

Tre zone del giunto: aria, isolamento e pioggia

Il lato interno deve avere una linea di tenuta all’aria continua, collegata allo strato di tenuta della parete. La parte centrale del giunto accoglie il materiale di riempimento e isolamento, senza cavità passanti. All’esterno il raccordo deve resistere alle azioni meteoriche previste e gestire l’acqua senza intrappolarla. La scelta del controllo del vapore non si riduce allo slogan «dentro chiuso, fuori aperto»: materiali, clima, stratigrafia e dettaglio vanno verificati per evitare accumuli di umidità. Il modello a tre funzioni aiuta a non dimenticare una prestazione, ma il progetto definisce prodotti e continuità.

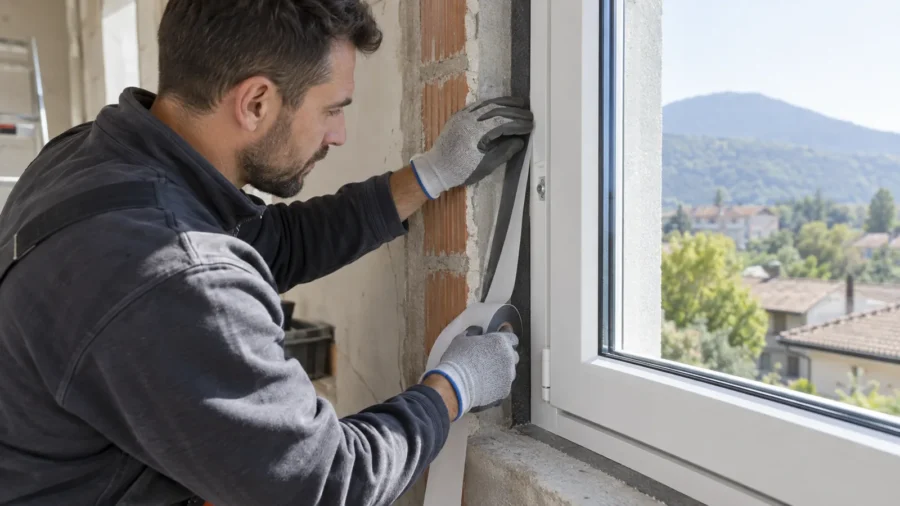

Nastri e membrane: adesione, compressione e angoli

Un nastro adesivo funziona sul supporto per cui è dichiarato, preparato e, se necessario, trattato con primer. Polvere di cantiere, intonaco inconsistente, umidità, temperatura di posa e angoli piegati senza sovrapposizione possono far perdere continuità. Un nastro autoespandente richiede una larghezza di giunto compatibile con il suo campo di lavoro: se il giunto è più largo dell’escursione prevista, il nastro non è una guarnizione universale; se è troppo compresso, può non comportarsi come dichiarato. Si leggono classe d’impiego, tenuta alla pioggia battente quando richiesta, resistenza agli UV nel periodo di esposizione e istruzioni per i raccordi.

Nel vano reale il nastro gira attorno a spigoli, incontra spallette irregolari e termina sotto il bancale. Questi punti vanno disegnati e realizzati con pezzi, sovrapposizioni e raccordi previsti dal sistema. Una linea perfetta sul lato verticale non vale se l’angolo inferiore è aperto. È utile fotografare i raccordi prima della copertura, non come prova assoluta di tenuta ma come documento di ciò che è stato installato.

Sigillanti elastici: movimento, fondo giunto e supporto

Un sigillante può essere appropriato su una superficie compatibile e un giunto dimensionato, ma un cordone troppo sottile, profondo o aderente su tre lati può fessurarsi o staccarsi. La scheda applicativa Sika di un sigillante elastico richiede supporto sano, pulito e asciutto e menziona il fondo giunto: questi principi spiegano perché il «silicone a vista» non è un rimedio indifferenziato. Non ogni prodotto siliconico, ibrido o acrilico è idoneo per PVC, alluminio verniciato, pietra naturale, intonaco e specifica esposizione.

Il sigillante non deve occludere fori di drenaggio del serramento. Su vecchi giunti contaminati serve rimuovere materiale incompatibile e preparare le superfici: aggiungere un cordone nuovo sopra uno staccato raramente restituisce una tenuta durevole. Nei nodi accessibili si può prevedere una linea manutenzionabile; nei nodi poi nascosti si privilegia una soluzione documentata per quella stratigrafia e installata correttamente prima della finitura.

Schiuma: riempimento, non progetto del nodo

La schiuma può isolare la zona mediana se il prodotto è adatto, la quantità non deforma il telaio e il materiale viene protetto secondo le istruzioni. Ma non è da sola il fissaggio strutturale né una garanzia di tenuta all’acqua o all’aria lungo l’intero perimetro. Tagliare l’eccesso e lasciarlo esposto a umidità e luce non equivale a un dettaglio esterno finito. In un giunto molto largo o irregolare potrebbe essere necessario ripristinare il supporto o modificare il progetto, non riempire un volume indefinito con più schiuma.

Il punto più difficile: soglia, davanzale e portafinestra

Il lato basso concentra acqua, peso e passaggi fra materiali. Il davanzale esterno deve allontanare l’acqua con pendenza, testate e gocciolatoio coerenti; il raccordo al telaio non deve affidarsi a un solo cordone esterno. Le geometrie del davanzale, richiamate nella card iniziale, vanno collegate alla linea di tenuta laterale e inferiore del nodo di posa. Se l’acqua entra dietro il bancale, sigillare la fessura visibile all’interno può nascondere il danno invece di risolverlo.

Nelle portefinestre a quota pavimento la soglia incontra pavimento interno, impermeabilizzazione esterna, terrazzo o balcone. Le quote di accessibilità non autorizzano a cancellare risvolti e smaltimento dell’acqua: quando la soglia è bassa serve un dettaglio progettato con drenaggio, protezione e raccordo all’impermeabilizzazione. Anche il carico del passaggio deve raggiungere un appoggio idoneo, non comprimere il materiale isolante del giunto. La soluzione cambia fra balcone esposto, loggia protetta e piano terra; chiedere una sezione quotata è più utile di una promessa generica di «posa impermeabile».

Sostituire una finestra: posa sul vecchio telaio o rimozione totale?

Conservare il vecchio telaio può ridurre demolizioni e tempi, ma riduce la luce utile e lascia in opera un elemento il cui stato, fissaggio e continuità termica vanno verificati. Se il vecchio telaio è marcio, instabile, deformato o causa un ponte termico importante, rivestirlo con il nuovo non risolve il problema. La rimozione totale consente di ispezionare il primario e ricostruire il nodo, ma richiede ripristini di spallette e finiture e una protezione temporanea del vano. Il preventivo deve esplicitare la scelta e mostrare come verranno trattati giunto interno, esterno e davanzale in entrambi gli scenari.

Una finestra in alluminio a taglio termico o in altro materiale conserva le sue prestazioni dichiarate solo se il sistema installato mantiene gli obiettivi richiesti. Sostituire il prodotto senza progettare l’imbotte può far apparire muffa su una superficie prima asciutta: la nuova finestra riduce gli spifferi, ma sposta la condensa sulla parte più fredda del nodo. Prima di attribuire il problema al materiale del serramento si controllano ventilazione, ponte termico e continuità della tenuta.

Verifica in cantiere: tre momenti, non una foto finale

Prima di chiudere il giunto

Si controllano supporto e ripristini, quote, posizione del telaio, appoggi, tipo e posizione dei fissaggi, continuità dei nastri e preparazione dei supporti. Si verifica che la schiuma o il riempimento non abbiano spinto il profilo fuori linea. La prova di apertura e chiusura va fatta prima di coprifili e rasature; un’anta che sfrega è un segnale da risolvere, non da nascondere sotto la regolazione finale della ferramenta. Fotografie con riferimento al vano e alle fasi possono documentare elementi che poi spariranno.

Dopo la posa e nelle prime piogge

Si esaminano raccordi esterni, testate del davanzale, drenaggi, finitura degli imbotti e eventuali fessure. Si controlla la manovra delle ante e la continuità delle guarnizioni della finestra, distinguendo il giunto muro-telaio dal giunto anta-telaio. Una prova strumentale o in opera può essere prevista quando servono evidenze superiori al controllo visivo. UNI descrive per la parte 4 metodi documentali, analitici e sperimentali; non ogni cantiere deve fare la stessa prova, ma il tipo di verifica va definito prima, insieme a criteri e responsabilità.

Se compare infiltrazione, si parte dal percorso dell’acqua e dalle condizioni in cui si manifesta: pioggia battente da una direzione, acqua che scende dalla facciata, vento, ristagno sul davanzale o condensa interna. Una prova con acqua improvvisata senza controllare quantità e direzione può dare falsi risultati e danneggiare il vano. La diagnosi può richiedere osservazione durante l’evento, ispezione del dettaglio e test controllato, non un getto ad alta pressione sulla guarnizione.

Preventivo e documenti: rendere confrontabili due proposte

Una riga «posa infissi compresa» non consente di valutare il nodo. Il preventivo dovrebbe indicare rilievo, eventuale demolizione del vecchio telaio, ripristino del vano, posizione di posa, supporti, schema dei fissaggi, materiali per tenuta interna/centrale/esterna, gestione di davanzale e soglia, finiture, smaltimento, controlli e garanzia dell’intervento. Vanno chiarite le esclusioni: ponteggio, cassonetto, zanzariera, oscurante, opere murarie, ripristino di umidità preesistente. La UNI 10818:2023 riguarda i ruoli e le responsabilità degli operatori nella fornitura in opera dei serramenti: sapere chi progetta, chi posa e chi verifica evita che il nodo rimanga «di competenza di qualcun altro».

Non esiste un prezzo credibile del nodo espresso solo «a finestra» senza dimensioni, supporto, accesso e tipo di sostituzione. Una posa su vano regolare con dettagli già progettati è diversa da una ristrutturazione con intonaco degradato, vecchio telaio da rimuovere e davanzale da rifare. Per confrontare due offerte, si chiedono almeno sezione quotata del nodo o descrizione tecnica equivalente, nomi dei sistemi e prestazioni pertinenti, trattamento del primario e del secondario, modalità di fissaggio e verifiche comprese. La differenza di costo va letta insieme a ciò che ciascuna proposta effettivamente realizza.

Domande frequenti sul nodo di posa del serramento

Fonti tecniche e normative

• UNI 11673-1:2017: progettazione e verifica dei giunti di posa.
• UNI, presentazione della UNI 11673-4:2021: criteri di verifica dell’esecuzione.
• UNI 10818:2023: ruoli e responsabilità nella fornitura in opera.
• illbruck, nastri in schiuma per finestre: funzioni e campi di lavoro del giunto.
• Rawlplug, vite per fissaggio di telai: esempio di scheda e sequenza di posa del fissaggio.
• Sika, scheda applicativa di un sigillante elastico: supporto e fondo giunto.
