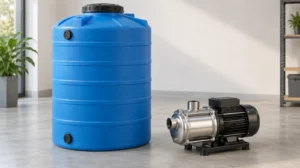

Autoclave con serbatoio di accumulo: schema, volumi e gestione igienica

Quando l’acqua arriva a intermittenza o non basta nelle ore di punta, una vasca più grande sembra la risposta immediata. Ma un’autoclave con serbatoio di accumulo funziona bene soltanto se la riserva viene riempita, utilizzata e ricostituita con una logica coerente. La pompa può mantenere una buona pressione mentre il livello scende fino all’arresto; viceversa, una vasca piena non garantisce che il gruppo riesca a servire tutti i rubinetti aperti.

Questa guida riguarda l’accumulo atmosferico di acqua fredda a monte di un gruppo di rilancio domestico o condominiale. Il centro del problema è il rapporto tra domanda, reintegro, livelli e gestione dell’acqua, non la scelta del solo contenitore. Sono esclusi il dimensionamento di riserve antincendio, l’accumulo di acqua calda e la potabilizzazione di acqua di pozzo o di pioggia: richiedono valutazioni differenti.

Prima dell’acquisto conviene ottenere due risposte separate: quanta acqua deve poter mancare in una determinata sequenza di utilizzo e come verrà mantenuta la qualità dell’acqua durante l’esercizio. I calcoli didattici qui proposti aiutano a leggere un preventivo; non determinano una taglia da installare senza sopralluogo e progetto.

Quando l’accumulo risolve il problema e quando lo rinvia

Pressione insufficiente, portata insufficiente e interruzione della fornitura

Se la rete fornisce acqua con continuità ma a pressione insufficiente, si valuta un sistema di pressurizzazione nello schema ammesso dal gestore. Se invece, per una parte della giornata, la portata disponibile è inferiore alla domanda, l’accumulo può compensare il deficit e riempirsi nei periodi favorevoli. Durante una vera interruzione, la riserva deve coprire il consumo scelto per quel periodo, con le condizioni di servizio dichiarate.

La prima indagine consiste quindi nel misurare ingresso e utilizzo nel tempo, non nel contare soltanto gli appartamenti. Una portata ridotta da un filtro intasato o da una valvola difettosa va distinta dalla capacità della fornitura. Il percorso di misura è approfondito nella guida alla pressione dell’acqua in casa e alla differenza fra pressione statica e dinamica.

Il caso in cui un serbatoio più grande non basta

Se, sull’intero periodo di riferimento, entra meno acqua di quella consumata, il livello non recupera stabilmente. Aumentare i litri prolunga il tempo prima dell’esaurimento, ma non elimina lo squilibrio. È diverso da un picco breve compensato da un reintegro sufficiente nelle ore successive. Questa distinzione evita di acquistare una scorta più ingombrante senza risolvere il servizio.

Il gestore deve confermare condizioni di alimentazione e vincoli di collegamento. Non presumere che una pompa possa aspirare direttamente dall’acquedotto o che un bypass sia sempre consentito. La soluzione proposta deve chiarire anche cosa succede quando manca corrente: una vasca piena a livello del locale tecnico non dà automaticamente pressione alle utenze superiori senza rilancio.

Accumulo atmosferico e vaso pressurizzato: due riserve diverse

La vasca a monte raccoglie acqua, non la pressione dei rubinetti

Nel serbatoio atmosferico l’acqua resta nelle condizioni previste per un contenitore non pressurizzato; la pompa fornisce la prevalenza necessaria a valle. Le FAQ Cordivari, per esempio, distinguono i serbatoi di prima raccolta dai recipienti in pressione e indicano per i propri contenitori PE acqua a temperatura ambiente e pressione atmosferica. Il dato del produttore non autorizza a mettere in pressione un altro modello.

Un coperchio chiuso protegge il contenuto, ma non trasforma la vasca in un recipiente pressurizzato. Lo scambio d’aria richiesto durante riempimento e prelievo deve essere assicurato dallo sfiato progettato. Non collegare aria compressa, non tappare lo sfiato per eliminare un rumore e non usare una normale vasca di prima raccolta come sostituto del vaso dell’autoclave.

Il vaso a membrana lavora sui cicli della pompa

Il vaso a valle contiene acqua e gas separati dalla membrana e rende disponibile una quantità d’acqua fra due soglie di pressione. La sua riserva utile dipende dalle pressioni e non coincide con i litri nominali. Serve a gestire piccoli prelievi e avviamenti; non equivale alla scorta necessaria per un’interruzione prolungata. Dimensionare i due componenti con la stessa formula sarebbe un errore.

Leggere lo schema dal punto di consegna alle utenze

Uno schema funzionale può essere descritto così: fornitura e misura → protezione dal riflusso e reintegro → accumulo atmosferico → aspirazione o pompa immersa → gruppo di rilancio e controllo → distribuzione. È un percorso di funzioni, non un ordine di montaggio valido per qualsiasi edificio. Il progettista identifica dispositivi, quote, valvole, strumenti e modalità di isolamento del sistema effettivo.

Una vasca non è automaticamente un dispositivo di disconnessione

La UNI EN 1717:2026, nel sommario ufficiale, tratta l’analisi del rischio di riflusso e la scelta delle protezioni. Caleffi distingue esplicitamente, in un esempio tecnico, un semplice accumulo da una vasca di disconnessione conforme alla specifica funzione. Non basta quindi vedere un galleggiante o un tratto di tubo sopra l’acqua per dichiarare protetta la rete potabile.

Nel capitolato chiedere come è realizzata la separazione, quale rischio è stato valutato e quale documentazione sostiene la soluzione. Non prescrivere un disconnettore BA o un’intercapedine di misura arbitraria per tutti i casi. Anche una valvola di non ritorno svolge un compito specifico: non è una protezione universale per ogni possibile contaminazione.

Ingresso, sfiato, troppo pieno e svuotamento hanno compiti distinti

Il reintegro deve arrestarsi al livello previsto; il troppo pieno gestisce una condizione anomala e non deve diventare lo scarico normale di un galleggiante guasto. Lo sfiato rende possibile lo scambio d’aria senza lasciare aperta la bocca d’ispezione. Lo svuotamento consente manutenzione e rimozione dei residui. Il disegno deve rendere riconoscibili le quattro funzioni e la destinazione degli scarichi.

Il manuale Rototec richiama il rischio di depressione del contenitore quando la pompa preleva senza sfiato adeguato, oltre al sostegno delle tubazioni e alla disponibilità degli accessi. Sono verifiche del sistema, non dettagli da completare dopo aver nascosto la vasca in un mobile. Se il progetto prevede un accumulo interrato, la guida alla cisterna interrata e alla sua ispezione affronta i problemi di posa che qui non vengono dimensionati.

Quanti litri sono davvero disponibili fra i livelli di esercizio?

Capacità del contenitore, livello massimo e soglia di arresto

Il volume nominale non coincide necessariamente con la quantità utilizzabile dalla pompa. Bisogna conoscere il livello al quale termina il riempimento e quello sotto il quale il prelievo deve fermarsi. Posizione dell’aspirazione, protezioni, geometria e volume residuo entrano nella scelta. Se il reintegro non parte subito dopo ogni prelievo, conta anche il livello effettivo all’inizio del picco.

In un esempio puramente ipotetico, il limite superiore di esercizio corrisponde a 900 litri e la soglia inferiore a 100 litri: l’intervallo massimo prelevabile vale 800 litri. Se il picco inizia con 800 litri presenti, ne restano 700 sopra la soglia. Quel giorno il calcolo parte da 700, non da 800 e nemmeno dalla capacità commerciale della vasca. Le quote devono essere convertite in volumi secondo la geometria reale, non con una proporzione lineare universale.

Riserva, volume di compenso e margine non si sommano alla cieca

La riserva per un’interruzione e il volume che compensa un picco possono interessare gli stessi litri in momenti diversi. Si definisce lo scenario da garantire: picco ordinario, assenza di reintegro oppure picco che precede un’interruzione. Sommare due massimi indipendenti senza una sequenza motivata può sovradimensionare; considerare soltanto il caso più favorevole può lasciare senza servizio.

Il margine si motiva su incertezza delle misure, livelli di controllo e continuità richiesta. Non adottare una percentuale fissa come presunta norma. Nel preventivo chiedere sia la capacità del codice proposto sia il volume utilizzabile nelle condizioni di progetto e il livello iniziale assunto per la verifica.

Bilancio domanda-reintegro: un esempio a intervalli

Per un intervallo in cui le portate si considerano costanti, la variazione di volume è ΔV = (Q ingresso − Q uscita) × Δt. Con portate in litri/minuto e durata in minuti, il risultato è in litri. Il volume successivo è quello iniziale più ΔV, rispettando limite superiore e soglia inferiore. Il modello non descrive da solo il funzionamento del galleggiante: l’ingresso assunto deve essere quello realmente disponibile e attivo.

Seguire la sequenza invece di usare il solo consumo giornaliero

Riprendiamo i 700 litri prelevabili sopra la soglia. Tutti i numeri della tabella sono inventati per spiegare il metodo, non sono dati di una casa o prestazioni di una pompa. Supponiamo che il reintegro sia attivo ai valori indicati e che non intervenga lo sfioro. Su mobile la tabella si può scorrere lateralmente.

Il massimo abbassamento rispetto all’inizio è 620 litri. I 700 iniziali lasciano 80 litri sopra la soglia nella situazione peggiore; non è una dimostrazione che il margine sia sufficiente. Con 500 litri iniziali utili la sequenza raggiungerebbe la soglia prima della fine del secondo picco. Occorre poi verificare condizioni più sfavorevoli, ritardi dei controlli e dati reali.

Il recupero deve avvenire prima della richiesta successiva

Dopo un deficit di 620 litri, un ingresso di 12 l/min con consumo di 4 l/min rende disponibili 8 l/min netti. Per recuperare quel volume occorrono teoricamente 620 ÷ 8 = 77,5 minuti, finché tali condizioni restano valide. Se il successivo picco arriva prima, la riserva non riparte dal livello iniziale. La tabella mostra un altro recupero possibile, con domanda che cambia: non vanno mescolati i due scenari.

Per un reintegro disponibile soltanto otto ore a 6 l/min, entrano al massimo 2.880 litri nel giorno, sotto quelle ipotesi. Se la domanda giornaliera è 3.600 litri, mancano 720 litri ogni giorno: una vasca maggiore non corregge il deficit permanente. Il tecnico deve verificare fornitura, consumi e servizio richiesto, anziché limitarsi ad aggiungere capacità.

Livelli e comando: cosa deve fare il sistema quando l’acqua manca

Il galleggiante di riempimento non sostituisce la protezione della pompa

Un dispositivo che comanda l’ingresso e uno che impedisce il prelievo sotto il minimo rispondono a eventi diversi. Il controllo deve rendere chiaro chi arresta il riempimento, chi segnala un livello anomalo e chi ferma il rilancio. Un normale pressostato dell’autoclave legge la pressione: non basta da solo a garantire presenza d’acqua nell’accumulo.

Nella prova funzionale si verificano le soglie e il comportamento previsto in caso di guasto o segnale mancante, seguendo le procedure del costruttore. L’utente non deve ponticellare un consenso per ottenere «ancora qualche litro». Anche il riavvio dopo mancanza d’acqua deve rispettare condizioni e adescamento prescritti; un serbatoio nuovamente pieno non prova che ogni causa del precedente arresto sia risolta.

La pompa deve essere verificata al livello minimo

Una riserva numericamente sufficiente non dice se l’aspirazione resta corretta fino alla soglia scelta. Il progettista controlla configurazione, perdite, ingresso d’aria e campo della pompa nella condizione sfavorevole. Per il gruppo nel suo insieme, compresa portata alle utenze e continuità, il riferimento è la guida specifica seguente.

Se il sistema diventa rumoroso mentre il livello cala, non attribuire subito il disturbo al motore. La guida sulla pompa per autoclave silenziosa e sulle vibrazioni distingue sorgenti e condizioni d’aspirazione. Rumore, volume disponibile e qualità dell’acqua sono controlli complementari, non intercambiabili.

Ricambio e igiene: i litri di autonomia non sono giorni di potabilità

Il rapporto fra volume presente e consumo medio può segnalare un ricambio lento, ma non certifica la durata sanitaria di conservazione. Cambiano alimentazione, temperatura, accessori e utilizzo. Una casa abitata ogni giorno e una usata solo nei fine settimana possono avere la stessa domanda al picco ma richiedere valutazioni di gestione diverse.

Separare i fattori di rischio dal calendario delle operazioni

La AUSL di Modena richiama ristagno, temperatura, biofilm, depositi e caratteristiche della rete tra i fattori di rischio per Legionella. Precisa che le misure preventive riducono il rischio senza garantire l’assenza del batterio; la trasmissione riguarda l’inalazione di aerosol contaminato. Un’acqua apparentemente limpida non dimostra quindi la sicurezza dell’impianto.

Il manutentore deve definire un programma coerente con manuali, uso e valutazione sanitaria applicabile. Chiedere quali parametri controllare, chi li registra e quali eventi anticipano l’intervento: il numero di litri non stabilisce da solo né cadenze né analisi. Le frequenze consigliate in una pagina divulgativa non devono essere trasformate in una scadenza legale identica per qualsiasi edificio.

Non usare collegamenti alternativi per recuperare la riserva

Pioggia, pozzo e acquedotto non vanno mescolati con una connessione improvvisata quando il livello è basso. Origine e destinazione dell’acqua devono restare identificate nello schema. Per un sistema dedicato agli usi non potabili, la guida al recupero dell’acqua piovana e alla separazione dei circuiti affronta un progetto diverso: non rende la pioggia una fonte potabile sostitutiva.

Nel fascicolo dell’impianto inserire anche i periodi di assenza previsti e il referente per la riapertura. L’obiettivo non è creare una procedura chimica domestica, ma sapere chi valuta l’impianto quando cambia l’utilizzo. Evitare dosi universali di cloro, trattamenti termici improvvisati e assaggi dell’acqua per decidere se è sicura.

Messa in servizio, manutenzione e ritorno dopo un’inattività

La consegna deve includere una prova del sistema completo

Prima del servizio, chiedere documenti del modello e degli accessori, schema aggiornato, livelli verificati, prove di reintegro e arresto e istruzioni di gestione. Il manuale Rototec avverte che il contenitore è consegnato non lavato: il primo riempimento non va confuso con la preparazione prevista. Le istruzioni specifiche prevalgono su una sequenza generica trovata online.

La prova dovrebbe rendere misurabili volume iniziale, ingresso, prelievo e risposta dei controlli, senza avvicinarsi a parti elettriche o organi in movimento. Le simulazioni di guasto vengono organizzate dall’installatore secondo la procedura ammessa. Conservare valori e condizioni consente di confrontare un successivo problema con la situazione consegnata, anziché discutere soltanto se «la pompa sembra andare».

Pulizia della vasca e ripristino dell’acqua non sono la stessa verifica

Il programma distingue ispezione, rimozione dei sedimenti, lavaggio, eventuale disinfezione e condizioni di rimessa in servizio. Gruppo CAP sottolinea pianificazione della manutenzione e documentazione degli interventi. Chiedere al tecnico che cosa attestano il rapporto di pulizia e gli eventuali controlli dell’acqua: uno non sostituisce automaticamente l’altro.

L’accesso deve restare libero e le apparecchiature isolate contro riavvii accidentali durante i lavori. INAIL include serbatoi e autoclavi tra gli esempi di ambienti confinati o sospetti di inquinamento: non entrare nella vasca come pulizia fai-da-te e non improvvisare soccorsi. Il metodo va organizzato dall’esterno quando possibile; un eventuale ingresso richiede personale e procedure specifici.

Dopo una lunga assenza o un evento anomalo

Il piano deve indicare a chi rivolgersi dopo inattività, lavori, allagamento, ingresso di corpi estranei o anomalia dell’acqua. Non esiste qui un numero di giorni che autorizzi automaticamente la riapertura. Se si sospetta una contaminazione, evitare l’uso alimentare e chiedere indicazioni al servizio sanitario competente, usando una fonte sicura alternativa; la gestione degli altri usi, compresi quelli che generano aerosol, va valutata nel caso concreto.

Diagnosi: annotare livello e orario prima di cambiare componenti

Una registrazione utile associa sintomo, livello, stato del reintegro e della pompa, consumi recenti e interventi eseguiti. Leggere soltanto il manometro può nascondere una riserva in esaurimento. La tabella propone domande iniziali, non diagnosi certe; su mobile si può scorrere lateralmente.

Non chiudere sfiato o troppo pieno per correggere i primi segnali e non abbassare arbitrariamente la protezione di minimo per sfruttare il residuo. Un controllo intervenuto può aver evitato un danno: prima si ricostruisce l’evento, poi si decide se il componente è guasto o se il progetto non copre più la domanda reale.

Preventivo e fascicolo: comprare una riserva gestibile

Il prezzo della vasca è soltanto una voce. Il confronto deve separare rilievo e calcolo, contenitore, reintegro e protezioni, strumenti di livello, gruppo di rilancio, collegamenti, appoggio e opere del locale, gestione degli scarichi, prove e manutenzione. Una sostituzione sugli attacchi corretti è diversa dalla realizzazione di un nuovo sistema; senza configurazione non è attendibile un prezzo medio al litro.

Prima di approvare chiedere che l’offerta risponda ai seguenti punti, senza pretendere che il committente dimensioni da solo l’impianto:

• Servizio promesso: quali utenze, quali picchi e quale interruzione sono stati considerati.
• Dati misurati: domanda e ingresso con orari, non soltanto numero di persone o appartamenti.
• Volumi: capacità del codice, livelli, quantità utile e condizione iniziale della verifica.
• Recupero: tempo previsto per ricostituire la riserva prima della richiesta successiva.
• Protezione e gestione: schema ammesso, controllo minimo, accessi e piano per l’acqua.
• Consegna: documenti applicabili, verbali delle prove, manuali e referenti degli interventi.

Il controllo conclusivo è concreto: il sistema deve coprire lo scenario previsto senza nascondere uno squilibrio permanente, essere controllabile quando un dispositivo si guasta e rimanere gestibile durante assenze e manutenzione. Se una proposta descrive soltanto «autoclave con serbatoio da 1.000 litri», manca ancora la parte che rende quei litri utili.

Domande frequenti sull’autoclave con accumulo

Serve sempre un serbatoio a monte della pompa?

Non si decide in astratto. Contano condizioni e regole della fornitura, protezione dal riflusso, domanda e continuità richiesta. Lo schema va verificato con il gestore e il tecnico.

Un serbatoio da 1.000 litri offre 1.000 litri di riserva?

Non necessariamente: il volume utilizzabile dipende dai livelli di esercizio e dalla soglia minima di prelievo. Conta inoltre quanto è pieno all’inizio dell’evento da coprire.

Come capisco se la riserva è sufficiente per il picco?

Si confrontano domanda e reintegro nel tempo e si verifica il massimo deficit cumulato, il livello iniziale e il recupero prima della domanda successiva. Il consumo medio giornaliero da solo non descrive questa sequenza.

Una vasca maggiore risolve una fornitura sempre insufficiente?

Può ritardare l’esaurimento, ma non risolve un ingresso complessivo inferiore al consumo nel periodo di riferimento. Occorre affrontare lo squilibrio e definire il servizio realmente garantibile.

Se manca corrente continuo ad avere acqua?

Non automaticamente. La riserva resta disponibile nel contenitore, ma l’erogazione dipende da quote e sistema di rilancio. L’eventuale servizio in assenza di corrente deve essere previsto e verificato nel progetto.

Posso mettere in pressione una vasca in polietilene?

Non un normale contenitore atmosferico. Servono un prodotto e una configurazione dichiarati per l’esercizio in pressione; chiudere il coperchio o lo sfiato non li rende idonei.

Quanti giorni può restare l’acqua nel serbatoio?

Il calcolo dell’autonomia non dà una durata sanitaria di conservazione. Origine dell’acqua, utilizzo, temperatura e impianto richiedono una valutazione e un programma di gestione specifici.

Il galleggiante basta a proteggere la pompa?

Bisogna conoscere la sua funzione. Il comando di riempimento non equivale necessariamente alla protezione di minimo; soglie, arresti e riavvio devono essere coordinati nello schema del sistema.

Fonti e riferimenti tecnici

Fonti primarie consultate il 4 ottobre 2026. UNI: letto il sommario ufficiale, non il testo normativo integrale. Caleffi 2020 e INAIL 2017 sono usati per le distinzioni tecniche e di sicurezza, non per presentare come attuali tutte le indicazioni storiche. Il manuale Rototec è revisione maggio 2023, benché il percorso del file riporti 2025; le indicazioni sono riferite ai prodotti trattati. Nessuna frequenza divulgativa è trasformata qui in un obbligo identico per ogni edificio.

• Cordivari — FAQ sui serbatoi di prima raccolta, uso potabile e condizioni atmosferiche dei contenitori PE.
• Rototec — manuale Divisione Acqua, revisione maggio 2023: accessi, sfiato, pompe e manutenzione.
• UNI — sommario UNI EN 1717:2026, analisi del rischio e protezione dal riflusso.
• Caleffi — webinar 2020: distinzione tra accumulo e disconnessione e analisi dei punti a rischio.
• AUSL Modena — legionellosi: fattori di rischio, prevenzione e limiti delle misure.
• Gruppo CAP — manutenzione dell’autoclave, 2 aprile 2026: pianificazione e documentazione degli interventi.
• INAIL — sicurezza negli ambienti confinati: serbatoi, cisterne e autoclavi.

Bilancio a intervalli, scenari numerici e traccia di confronto sono elaborazioni editoriali ipotetiche. Non sostituiscono progetto, condizioni del gestore, istruzioni del codice acquistato o valutazione sanitaria dell’impianto.
