CSP nodi di fondazione prefabbricati: bicchieri e plinti

Proposto da CSP Prefabbricati Ghisalba (Bergamo)

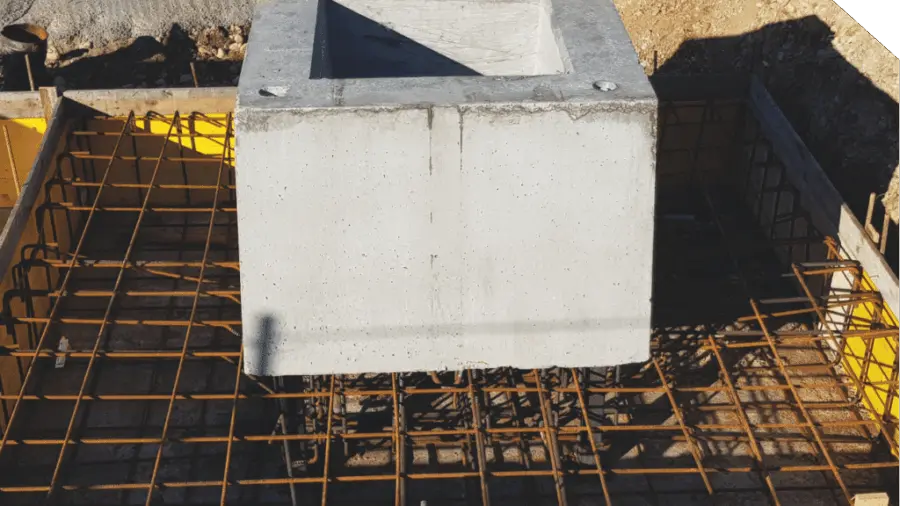

I nodi di fondazione prefabbricati CSP comprendono bicchieri e plinti destinati a ricevere i pilastri del sistema strutturale. Sono elementi di raccordo fra prefabbricazione fuori opera, opere di fondazione e caratteristiche del terreno.

Funzione del bicchiere

Il vano del bicchiere consente l’inserimento e il posizionamento del pilastro prefabbricato. Geometria, profondità, giochi di montaggio e materiali di riempimento devono essere definiti insieme al dettaglio del pilastro e alle tolleranze previste.

Coordinamento con il progetto geotecnico

La prefabbricazione del nodo non sostituisce la verifica della fondazione. Dimensioni del plinto, pressioni sul terreno, cedimenti, falda, azioni orizzontali e collegamenti devono essere calcolati per il sito e per la struttura.

Controlli prima della posa

  • quote di scavo e piano di appoggio;
  • assi, orientamento e tolleranze del bicchiere;
  • peso degli elementi e mezzi di sollevamento;
  • stabilità temporanea del pilastro durante il montaggio;
  • drenaggio, getti di completamento e riempimenti;
  • tracciabilità e documentazione degli elementi.

La famiglia è presentata nella pagina ufficiale CSP dei nodi di fondazione.
